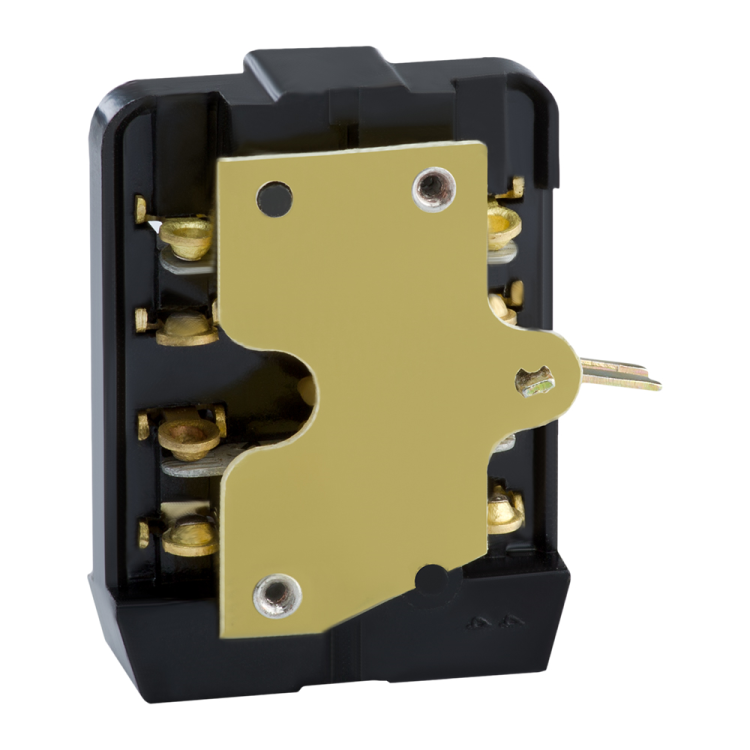

Контакт вспомогательный 2П-АП50Б-У3 | 110352 КЭАЗ

Блок-контакт вспомогательный 2 полюса для АП50Б У3 - это компактный модульный элемент, предназначенный для передачи сигналов в цепях управления автоматических выключателей серии АП50Б. Произведённый КЭАЗ, артикул 110352, обеспечивает надёжную коммутацию слаботочных цепей при работе основного аппарата.

Назначение и область применения

Блок-контакт вспомогательный 2 полюса для АП50Б У3 используется для передачи информации о состоянии основного выключателя - например, о положении «вкл./выкл». Он подключается к цепям управления, сигнализации, блокировкам и автоматике. Применяется совместно с автоматическими выключателями АП50Б в распределительных щитах, на станках, конвейерах и других объектах промышленной автоматизации.

Технические характеристики

• Тип изделия: контакт дополнительный
• Количество переключающих контактов: 2
• Номинальный рабочий ток: 16 А
• Род тока: переменный
• Климатическое исполнение: У3 (для умеренного климата, температурный диапазон –25…+40 C)
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и влаги)
• Модель/исполнение: монтаж сверху, интегрированный
• Нормативный документ: ТУ16-522.139-78

Совместимость и монтаж

Блок-контакт вспомогательный 2 полюса для АП50Б У3 предназначен исключительно для установки на автоматические выключатели серии АП50Б. Монтаж выполняется сверху корпуса выключателя - контакт фиксируется на специальных направляющих без инструментов. Подключение проводов осуществляется через винтовые зажимы. Для правильной работы необходимо соблюдать ориентацию: контакты должны соответствовать положению главных полюсов выключателя. Артикул 110352 не совместим с другими сериями (например, ВА04, ВА51, ВА57) - они требуют своих собственных аксессуаров.

Безопасность и стандарты

Изделие соответствует требованиям ТУ16-522.139-78. Степень защиты IP20 допускает использование только внутри закрытых щитов, защищённых от попадания пыли и влаги. Напряжение питания не указано - блок работает в цепях управления, где напряжение определяется внешней схемой (обычно до 250 В переменного тока). Не предназначен для коммутации силовых цепей.

Преимущества

• Интегрированная конструкция позволяет легко заменить или добавить контакт без демонтажа всего выключателя
• Винтовое подключение обеспечивает надёжный контакт даже при вибрациях
• Высокая механическая износостойкость благодаря проверенной конструкции КЭАЗ
• Поддержка двух независимых контактов - удобно для реализации схем с обратной связью и блокировками

Ограничения применения

• Не применяется вне щитов - IP20 не защищает от пыли, влаги и брызг
• Не совместим с выключателями других серий, кроме АП50Б
• Не предназначен для коммутации нагрузок выше 16 А - только управляющие цепи
• Требует точного совмещения с местом установки на выключателе; неверный монтаж может повредить механизм

Примеры использования

• Сигнализация состояния «включен» на панели управления станка
• Блокировка запуска другого оборудования, пока АП50Б находится в положении «выкл»
• Подключение к реле времени или PLC для контроля циклов работы
• Формирование сигнала аварии при отключении автомата

Практические советы

• Перед монтажом убедитесь, что выключатель АП50Б полностью отключён и обесточен
• При подключении проводов используйте жилы сечением до 2,5 мм2 - более толстые могут не войти в зажим
• Не затягивайте винты слишком сильно - это повредит пластиковую часть контакта
• Проверьте работу контактов после установки: перемещайте рычаг выключателя вручную и контролируйте замыкание/размыкание мультиметром
• Запасной блок-контакт 110352 рекомендуется хранить на случай выхода из строя - он не продается отдельно в большинстве торговых сетей
