Выключатель автоматический 20А 400Im ВА57-31-341810 УХЛ3 690В AC НР=230В AC/220В DC КЭАЗ 108478

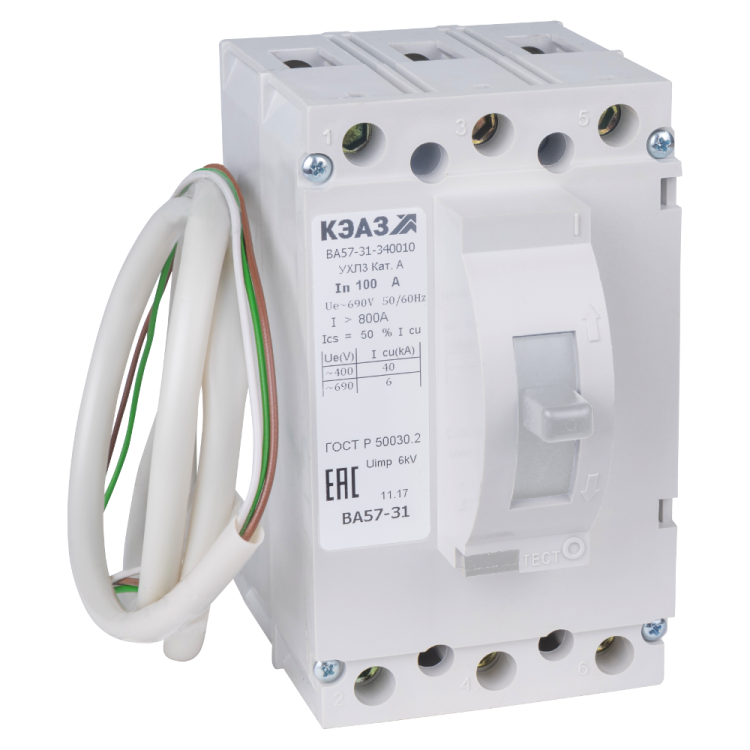

Автоматический выключатель ВА57-31-341810 от КЭАЗ - трёхполюсный аппарат в литом корпусе для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в промышленных щитах, работает при напряжении до 690 В переменного и 220 В постоянного тока. Артикул 108478 соответствует модели с независимым расцепителем и климатическим исполнением УХЛ3.

Назначение и область применения

Выключатель ВА57-31-341810 предназначен для защиты электрических цепей от сверхтоков: перегрузок и коротких замыканий. Также обеспечивает безопасное включение и отключение нагрузки при необходимости - например, при обслуживании оборудования. Применяется в силовых цепях с переменным током до 690 В и постоянным до 220 В, частотой 50–60 Гц. Подходит для промышленных объектов: станков, конвейеров, систем вентиляции, распределительных щитов. Благодаря независимому расцепителю (НР) позволяет удалённо отключить устройство по сигналу от внешней системы - например, от аварийной кнопки или контроллера.

Технические характеристики

• Номинальный ток: 20 А - максимальный длительно допустимый ток без срабатывания защиты.
• Номинальное напряжение: до 690 В AC / 220 В DC - работает в сетях с таким уровнем напряжения.
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А.
• Защита от перегрузки: тепловой расцепитель с уставкой 20 А - срабатывает при длительном превышении тока.
• Защита от КЗ: электромагнитный расцепитель с уставкой 400 А - моментально отключает при скачках тока выше этого значения.
• Дополнительный расцепитель: независимый (НР), питание 230 В AC / 220 В DC - позволяет дистанционно отключить выключатель командой извне.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Максимальное сечение кабеля: 50 мм2 - можно подключать мощные провода.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого шкафа.
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температурах от -60 C до +40 C, подходит для холодных помещений и неотапливаемых зданий.
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира.
• Количество вспомогательных контактов: 3 - используются для сигнализации состояния (вкл./выкл.) или подключения к системам контроля.
• Тип подключения: винтовые зажимы - надёжное механическое соединение, требует периодической проверки затяжки.
• Способ монтажа: на DIN-рейку - стандартный метод для промышленных щитов.

Совместимость и монтаж

Выключатель ВА57-31-341810 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используйте винтовые зажимы - предварительно зачистите жилы кабеля на 10–12 мм, плотно затяните болты, чтобы избежать нагрева. Максимальное сечение кабеля - 50 мм2, что позволяет использовать его даже в цепях большой мощности. Вспомогательные контакты (3 шт.) подключаются к цепям управления или сигнализации: они передают информацию о положении контактов (замкнут/разомкнут). Независимый расцепитель (НР) подключается параллельно к источнику питания 230 В AC или 220 В DC - при подаче напряжения на него выключатель немедленно отключится, даже если рычаг находится в положении «включено». Обязательно соблюдайте полярность при подключении к постоянному току.

Безопасность и стандарты

Выключатель ВА57-31-341810 соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-037-05758109-2011. Соответствие этим нормам гарантирует соответствие международным стандартам IEC 60947-2. Конструкция имеет дугогасительную камеру, обеспечивающую безопасное гашение электрической дуги при отключении под нагрузкой. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-2510/20). Установка возможна только в помещениях с доступом ограниченного уровня - из-за степени защиты IP20 запрещено использование вне герметичных шкафов.

Преимущества

• Высокая коммутационная способность (6 кА) - надёжно отключает даже серьёзные КЗ.
• Независимый расцепитель - даёт возможность интеграции в автоматизированные системы безопасности.
• Широкий диапазон рабочих температур (-60…+40 C) - подходит для суровых условий эксплуатации.
• Трёхполюсная конструкция - равномерное отключение всех фаз, исключает риск работы на двух фазах.
• Простая и проверенная конструкция - долгий срок службы при правильной эксплуатации.

Ограничения применения

• Не применяется во взрывоопасных средах - отсутствует взрывозащита.
• IP20 не защищает от пыли и влаги - нельзя устанавливать на открытых площадках или в сырых помещениях без корпуса.
• Не предназначен для частого включения/отключения - рекомендовано не более 10–15 операций в час.
• Напряжение независимого расцепителя строго 230 В AC или 220 В DC - подключение к другим напряжениям повредит механизм.
• Не используется в цепях с высокими импульсными нагрузками - например, частотными преобразователями без дополнительной фильтрации.

Примеры использования

• Щитовая автоматизации производства: управление двигателем насоса через независимый расцепитель по сигналу от датчика давления.
• Цеховые распределительные щиты: защита трёхфазных станков с током потребления до 20 А.
• Объекты с низкотемпературным режимом: склады, холодильные камеры, где требуется надёжная работа при -40 C.
• Системы энергообеспечения: резервные цепи с постоянным током 220 В (например, от батарей или выпрямителей).

Практические советы

• Проверяйте затяжку винтов подключения каждые 6–12 месяцев - особенно после первых нескольких включений, когда происходит “усадка” проводника.
• Используйте вспомогательные контакты для индикации состояния аппарата - например, подключите к световому индикатору в щите.
• При использовании независимого расцепителя убедитесь, что источник питания (230 В AC / 220 В DC) стабилен - колебания напряжения могут вызывать ложные срабатывания.
• Не заменяйте выключатель ВА57-31-341810 на аналоги с меньшей отключающей способностью - даже если ток нагрузки ниже 20 А, КЗ в сети может достигнуть 6 кА.
• Для удобства монтажа в уже установленных щитах - отключите питание, снимите крышку, затем открутите крепёжные винты и выньте аппарат из рейки.
