Выключатель автоматический 16А 400Im ВА57-31-331810 УХЛ3 690В AC НР=230В AC/220В DC КЭАЗ 108419

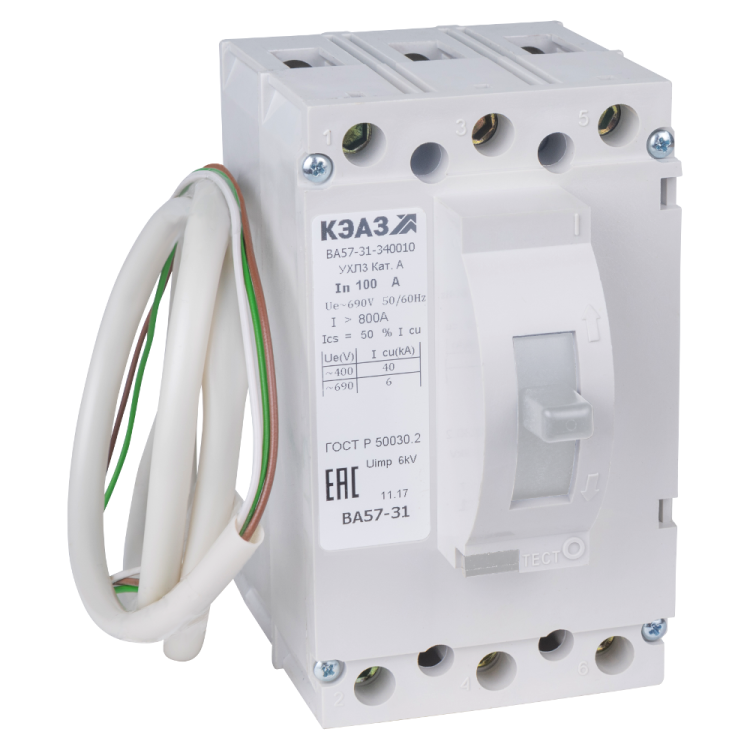

Автоматический выключатель ВА57-31-331810 от КЭАЗ - трёхполюсный аппарат в литом корпусе для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в промышленных щитах, рассчитан на работу в суровых условиях при температурах от -60 до +40 C. Артикул 108419 соответствует модели ВА57-31-331810.

Назначение и область применения

Выключатель ВА57-31-331810 предназначен для защиты электрических цепей переменного тока до 690 В и постоянного тока до 220 В от перегрузок и коротких замыканий. Также обеспечивает коммутацию нагрузки при нечастых включениях и отключениях. Применяется в силовых щитах промышленного оборудования: станках, конвейерах, системах вентиляции, насосных станциях и других объектах с высокими требованиями к надёжности.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 690 В AC / 220 В DC
• Количество полюсов: 3
• Номинальная отключающая способность: 40 кА
• Тип расцепителя: электромагнитный, уставка срабатывания при КЗ - 400 А
• Защита от перегрузки: фиксированная уставка 16 А (не регулируемая)
• Частота: 50/60 Гц
• Дополнительный расцепитель: независимый, 230 В AC / 220 В DC
• Вспомогательные контакты: 3 шт. (НО+НЗ+НО)
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - работает при низких температурах до -60 C и повышенной влажности
• Максимальное сечение кабеля: 50 мм2
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату (фиксация через отверстия в основании)
• Тип управления: рычажковый переключатель
• Дугогасительная камера: 3 (по числу полюсов)

Совместимость и монтаж

Выключатель ВА57-31-331810 не монтируется на DIN-рейку - он имеет стационарное исполнение и крепится болтами к монтажной плате или панели. Для правильной установки необходимо соблюдать посадочные габариты, указанные в чертежах производителя. Подключение проводов выполняется через винтовые зажимы; максимальное сечение жил - 50 мм2. Дополнительный расцепитель (НР) требует внешнего источника питания 230 В AC или 220 В DC для дистанционного отключения. Вспомогательные контакты используются для сигнализации состояния аппарата (вкл./выкл.) в системах управления.

Безопасность и стандарты

Выключатель ВА57-31-331810 соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-037-05758109-2011. Сертифицирован в Реестре электротехнической продукции (РЭ-2510/20). Конструкция обеспечивает безопасную работу благодаря изолирующему литому корпусу и трёхкамерной дугогасительной системе, предотвращающей распространение дуги при отключении больших токов.

Преимущества

• Высокая отключающая способность (40 кА) позволяет защищать цепи даже при серьёзных аварийных токах.
• Климатическое исполнение УХЛ3 делает аппарат пригодным для работы в холодных помещениях, на открытых площадках и в неотапливаемых цехах.
• Наличие независимого расцепителя и трёх вспомогательных контактов даёт возможность интеграции в системы автоматизации и удалённого управления.
• Фиксированный порог срабатывания по перегрузке (16 А) исключает случайную настройку, что повышает надёжность в промышленных условиях.

Ограничения применения

• Не предназначен для частых операций включения/отключения - применяется только при нечастых коммутациях (до 10–15 раз в день).
• Степень защиты IP20 не допускает использование во влажных, запылённых или наружных условиях без дополнительной защиты (например, в герметичных боксах).
• Отсутствие возможности регулировки тока перегрузки - нельзя адаптировать под другие значения, кроме 16 А.
• Монтаж только на монтажную плату - не совместим с типовыми DIN-рейками, что усложняет замену в существующих щитах.

Примеры использования

• Щитовая автоматика на заводе: защита двигателя конвейера мощностью до 11 кВт (при 380 В).
• Система освещения на складе с дистанционным отключением через сигнал от ПЛК (через НР).
• Цепи управления насосными станциями в условиях зимней эксплуатации (температура ниже -40 C).
• Интеграция в системы безопасности: при срабатывании расцепителя - сигнал на пульт диспетчера через вспомогательные контакты.

Практические советы

• При монтаже проверьте соответствие сечения кабеля (не более 50 мм2) и плотность затяжки винтов - недостаточно затянутые контакты вызывают нагрев.
• Для работы с независимым расцепителем используйте источник питания с напряжением +-10% от заявленного (230 В AC / 220 В DC); не подключайте к импульсным или нестабилизированным источникам.
• Если требуется замена на DIN-рейку - выбирайте другую серию (например, ВА57-35), так как ВА57-31-331810 не имеет крепления на рейку.
• Проверяйте наличие дубликата артикула 108419 в каталоге КЭАЗ перед закупкой - возможны аналоги с другими контактами или расцепителями.
• При хранении в условиях УХЛ3 - сохраняйте изделие в оригинальной упаковке, чтобы избежать конденсации влаги внутри корпуса.
