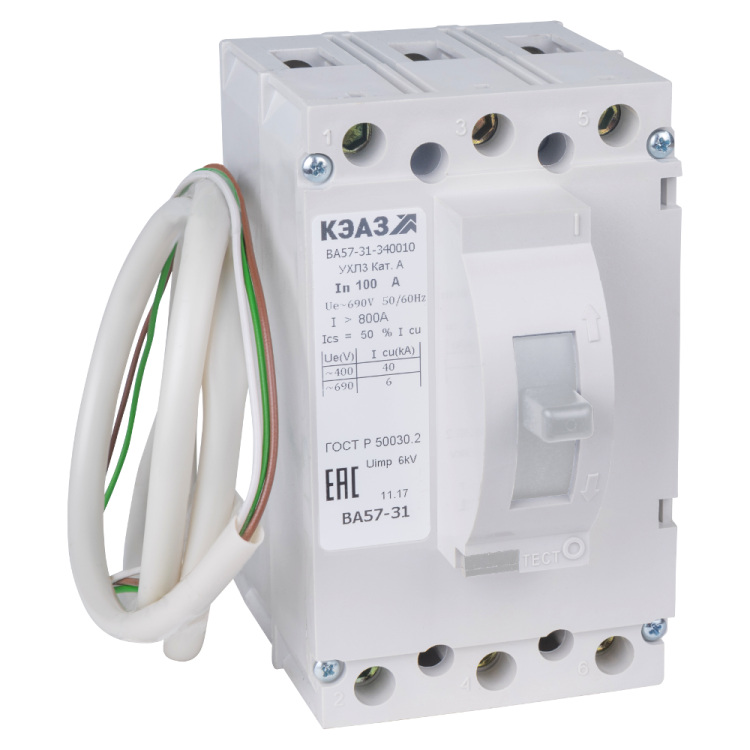

Выключатель автоматический 25А 400Im ВА57-31-341110 УХЛ3 690В AC КЭАЗ 108447

Автоматический выключатель ВА57-31-341110-25А-400-690AC-УХЛ3 от КЭАЗ - трёхполюсный прибор в литом корпусе для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в промышленных щитах, рассчитан на работу в суровых климатических условиях. Артикул 108447 соответствует серийному решению ВА57.

Назначение и область применения

Выключатель ВА57-31-341110-25А-400-690AC-УХЛ3 предназначен для защиты электрических цепей переменного тока с напряжением до 690 В и частотой 50/60 Гц. Он обеспечивает безопасную коммутацию нагрузки, предотвращает повреждение оборудования из-за перегрузок и коротких замыканий, а также позволяет вручную включать и отключать цепь при необходимости. Применяется в силовых щитах промышленных объектов: на станках, конвейерах, насосных станциях, системах вентиляции и других устройствах с высокими требованиями к надёжности.

Технические характеристики

• Номинальный ток: 25 А - максимальный длительно допустимый ток без срабатывания защиты
• Номинальное напряжение: 690 В AC - работает в сетях до этого значения
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 25 кА - способен безопасно отключить ток короткого замыкания до этой величины
• Тип расцепителя: электромагнитный и тепловой - двойная защита от КЗ и перегрузки
• Уставка магнитного расцепления: 400 А - срабатывает при внезапном скачке тока выше этого порога
• Диапазон настройки тепловой защиты: 25 А - фиксированная уставка, не регулируемая
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 C до +40 C, подходит для холодных помещений и открытых площадок
• Подключение: винтовые зажимы - совместим с кабелями до 50 мм2
• Вспомогательные контакты: 4 шт. - используются для сигнализации состояния (вкл./выкл.) или подключения внешних устройств
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира
• Способ монтажа: на DIN-рейку - стандартная установка в распределительных щитах
• Дугогасительная камера: 3 - одна на каждый полюс, гасит дугу при отключении под нагрузкой

Совместимость и монтаж

Выключатель ВА57-31-341110-25А-400-690AC-УХЛ3 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используйте винтовые зажимы - затягивайте провода усилием, достаточным для плотного контакта, но без перекоса жил. Максимальное сечение кабеля - 50 мм2; более толстые провода не войдут. Убедитесь, что место установки имеет доступ для обслуживания и не закрыто герметичными крышками, так как степень защиты IP20 не предусматривает защиту от влаги. Нельзя использовать в помещениях с повышенной запылённостью или сыростью без дополнительной защиты в виде бокса или кожуха.

Безопасность и стандарты

Автоматический выключатель ВА57-31-341110-25А-400-690AC-УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-037-05758109-2011. Произведён на КЭАЗ - заводе с сертифицированной системой качества. Соответствует классу безопасности II (двойная изоляция). Внесён в реестр радиоэлектронной продукции под кодом РЭ-2510/20.

Преимущества

• Высокая отключающая способность (25 кА) - надёжно справляется с аварийными токами даже в мощных промышленных сетях
• Фиксированные уставки - исключают случайную настройку, снижают риск ошибок при монтаже
• Климатическое исполнение УХЛ3 - работает в экстремальных температурах, включая зимние условия на открытых площадках
• 4 вспомогательных контакта - позволяют легко интегрировать сигналы в системы контроля и автоматизации
• Литой корпус - прочный, устойчив к механическим воздействиям, не требует дополнительного корпуса

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока (AC)
• Степень защиты IP20 не допускает использование во влажных, пыльных или наружных условиях без дополнительной защиты
• Нет возможности регулировать ток срабатывания тепловой защиты - уставка фиксирована на 25 А
• Не предназначен для частых операций включения/отключения - рекомендовано не более нескольких десятков раз в день
• Не используется в качестве главного рубильника - только как средство защиты, не для ручного управления всей системой

Примеры использования

• Защита трёхфазного двигателя 15–18 кВт на производстве
• Щитовая защита конвейерной линии в пищевой промышленности
• Распределительный щит на холодильной установке в логистическом центре
• Автоматическая защита насосной группы в системе водоснабжения
• Вводной аппарат в щите наружного освещения в регионах с суровым климатом

Практические советы

• При выборе аналога проверьте соответствие уставок: 25 А и 400 А - это не универсальные параметры, они должны точно совпадать с нагрузкой
• Используйте вспомогательные контакты для передачи сигнала “отключен” в SCADA-систему - это упростит диагностику
• Проверяйте момент затяжки винтов: недостаточно - контакт нагревается, слишком сильно - можно повредить пластиковые детали
• Для работы при температурах ниже -40 C убедитесь, что окружающее оборудование не создаёт конденсат - он может попасть внутрь через щели
• Не заменяйте этот выключатель на менее мощный - 25 кА - это критически важный показатель для промышленных сетей
