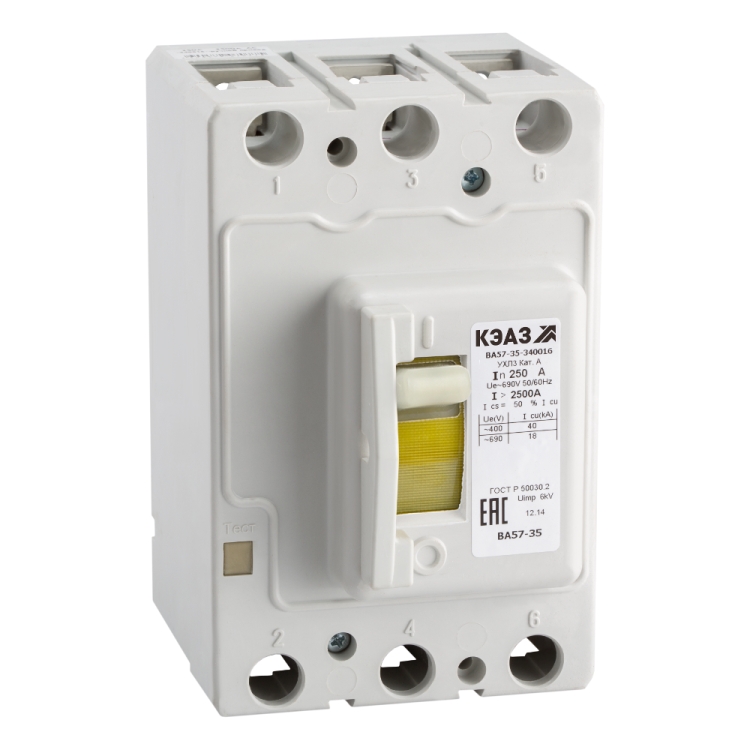

Автоматический выключатель ВА57-35-340016 25А 250-690AC УХЛ3 КЭАЗ 10кА 0НЗ 0НО IP20 - трёхполюсный коммутационный аппарат в литом корпусе для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленного оборудования, где требуется надёжная защита при напряжении до 690 В.

Назначение и область применения

Выключатель ВА57-35-340016 25А 250-690AC УХЛ3 КЭАЗ предназначен для ручного включения и отключения электрических цепей переменного тока, а также для автоматического отключения при аварийных ситуациях - перегрузках и коротких замыканиях. Применяется в промышленных системах: на станках, конвейерах, насосных группах, вентиляционных установках и других устройствах с мощностью до 17 кВт при 380 В.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может проводить без срабатывания защиты;
• Количество полюсов: 3 - защищает все три фазы трёхфазной сети;
• Номинальное напряжение: до 690 В AC - работает в сетях с напряжением от 250 до 690 В;
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь при токе короткого замыкания до 10 000 А;
• Тип расцепителя: электромагнитный + тепловой - обеспечивает быстрое отключение при КЗ и задержанное - при длительной перегрузке;
• Диапазон настройки защиты от перегрузки: фиксированный 25 А - настройка не регулируемая;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и от предметов более 12 мм, но не защищён от пыли и воды;
• Монтаж: на винты - устанавливается на DIN-рейку или жёстко крепится болтами к панели;
• Привод: ручной рычажковый - управление осуществляется вручную через рычаг;
• Подключение: винтовые зажимы - для подвода кабеля сечением до 25 мм2;
• Вспомогательные контакты: отсутствуют - нельзя подключить сигнализацию или удалённое управление;
• Исполнение: УХЛ3 - рассчитан на работу в условиях умеренного и холодного климата при температуре от −40 C до +40 C.

Совместимость и монтаж

Выключатель ВА57-35-340016 25А 250-690AC УХЛ3 КЭАЗ монтируется на плоской поверхности с помощью четырёх винтовых отверстий. Для правильной установки необходимо соблюдать момент затяжки винтов - не более 1,5 Нм, чтобы не повредить изоляцию корпуса. Подключение силовых проводов выполняется в верхние и нижние винтовые клеммы - полярность не имеет значения. Поскольку устройство не имеет вспомогательных контактов, его невозможно использовать в системах дистанционного контроля или интерлоков. Совместим с DIN-рейкой типа C, но требует дополнительного крепления, так как не оснащён штангой для защёлкивания.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2–2010 (IEC 60947-2) и внесён в Реестр промышленной продукции России (№ 10385149). Обеспечивает класс защиты от поражения током - IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от внешних воздействий. Работает в соответствии с нормами безопасности для промышленных объектов, не требует специального обслуживания при условии соблюдения режимов нагрузки.

Преимущества

• Устойчивость к высоким токам КЗ - 10 кА обеспечивают надёжность даже в сетях с большой мощностью;
• Двойная защита - сочетание теплового и электромагнитного расцепителей даёт точное реагирование на перегрузки и КЗ;
• Прочная литая конструкция - корпус не деформируется при механическом воздействии и долговечен в агрессивной среде;
• Климатическое исполнение УХЛ3 - позволяет применять в неотапливаемых помещениях, на открытых площадках и в суровых регионах;
• Простота монтажа - винтовое крепление и подключение доступны даже при ограниченном доступе.

Ограничения применения

• Не подходит для помещений с повышенной запылённостью или влажностью - IP20 не обеспечивает защиту от пыли и брызг;
• Нельзя использовать в системах с дистанционным управлением - отсутствие вспомогательных контактов исключает возможность подключения сигналов;
• Фиксированная настройка тока срабатывания - нельзя изменить порог защиты, что ограничивает гибкость при модификации цепей;
• Не рекомендован для частого включения/выключения - предназначенный для редких операций, не является аппаратом для частого переключения.

Примеры использования

• Защита трёхфазного двигателя 15 кВт на конвейере;
• Отключение питания группы сварочных аппаратов в цехе;
• Коммутация и защита системы вентиляции в холодном складском помещении;
• Распределительный щит на производстве с напряжением 400 В и 690 В.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - для 25 А оптимально 4–6 мм2 медного провода; для больших сечений используйте наконечники;
• Не допускайте перегрева аппарата - обеспечьте достаточное пространство вокруг него для теплоотвода;
• Если требуется защита от пыли и влаги - выберите модель с IP65 или выше, поскольку этот выключатель не герметичен;
• При замене старого автомата совпадайте типоразмер и количество полюсов - ВА57-35-340016 25А 250-690AC УХЛ3 КЭАЗ имеет фиксированный размер и не взаимозаменяем с другими сериями без адаптеров;
• Обязательно отключите питание перед работой - хотя рычаг удобен, он не создаёт видимого разрыва, как рубильник.
