Выключатель автоматический ВА57-35-390010-250А-690AC-УХЛ3| 293548 | КЭАЗ

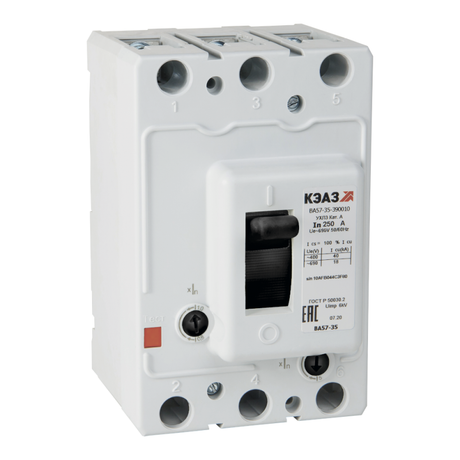

Автоматический выключатель ВА57-35-390010 250А 690В УХЛ3 от КЭАЗ — трёхполюсный силовой аппарат с номинальным током 250 А и напряжением до 690 В, предназначен для защиты электрических цепей от перегрузок, коротких замыканий и аварийного падения напряжения. Применяется в промышленных установках с высокими требованиями к надёжности и устойчивости к внешним воздействиям.

Назначение и область применения

Автоматический выключатель ВА57-35-390010 250А 690В УХЛ3 используется для защиты электрических сетей переменного тока с напряжением до 690 В и частотой 50–60 Гц, а также постоянного тока до 440 В. Он обеспечивает защиту от токов перегрузки и короткого замыкания, а также предотвращает работу оборудования при недопустимо низком напряжении. Кроме того, устройство допускает редкие оперативные включения и отключения нагрузки.

Подходит для установки в распределительных щитах промышленных объектов: на станках, конвейерах, насосных станциях, системах вентиляции и других мощных потребителях энергии.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока, 440 В постоянного тока
• Номинальный ток: 250 А
• Количество полюсов: 3
• Номинальная отключающая способность: 44 кА — способен безопасно отключить максимальную токовую нагрузку при коротком замыкании
• Диапазон настройки теплового расцепителя (перегрузка): 200–250 А — позволяет точно адаптировать порог срабатывания под реальную нагрузку
• Диапазон настройки электромагнитного расцепителя (короткое замыкание): 1250–2500 А — защищает от импульсных токов, превышающих норму в 5–10 раз
• Степень защиты IP20 — защита от доступа пальцев и предметов более 12 мм, но не герметична; не предназначена для работы во влажной среде или на улице
• Конструкция: стационарная — фиксируется на монтажной плате, не съёмная
• Привод: ручной — управление осуществляется рычагом
• Способ монтажа: на монтажную плиту — требует жесткой фиксации через отверстия в основании
• Тип подключения: винтовые зажимы — подходят для медных проводников сечением до 70 мм²
• Вспомогательные контакты: отсутствуют — нельзя подключить сигнализацию или удалённое управление

Совместимость и монтаж

Автоматический выключатель ВА57-35-390010 250А 690В УХЛ3 монтируется исключительно на монтажную плату с помощью болтов. Для правильной установки необходимо соблюдать рекомендованное усилие затяжки винтов (не указано в данных, но следует руководствоваться инструкцией КЭАЗ). Подключение силовых проводов выполняется только с использованием медных жил, зачищенных и оснащённых наконечниками. Отсутствие вспомогательных контактов ограничивает возможность интеграции в системы автоматизации — для таких задач требуется другая модификация.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Сертифицирован для применения в условиях класса исполнения УХЛ3 — работает при температуре от −40 °C до +40 °C и относительной влажности до 90 % при 25 °C. Конструкция выполнена из самозатухающего компаунда, что повышает пожаробезопасность.

Преимущества

• Высокая отключающая способность (44 кА) обеспечивает надёжную защиту даже в сетях с большими токами КЗ
• Широкий диапазон настройки расцепителей позволяет точнее подстраивать защиту под конкретную нагрузку
• Устойчивость к колебаниям температуры и влажности делает его пригодным для использования в неотапливаемых помещениях
• Жёсткая стационарная конструкция минимизирует риск случайного отключения при вибрациях
• Известный бренд КЭАЗ гарантирует качество сборки и долгий срок службы

Ограничения применения

• Не применяется в открытых или влажных местах — степень защиты IP20 не защищает от воды и пыли
• Нельзя использовать в системах с необходимостью дистанционного управления или сигнализации — отсутствуют вспомогательные контакты
• Не подходит для частых операций включения/отключения — рассчитан на редкое использование в качестве коммутационного аппарата
• Требуется жёсткий монтаж на металлическую плату — не предусматривает крепление на DIN-рейку

Примеры использования

• Защита главного входа на промышленном станке с двигателем мощностью до 110 кВт
• Щитовая распределения питания на конвейерной линии с несколькими двигателями
• Обеспечение безопасности в системе водоснабжения с крупными насосами
• Распределительный щит в цехе с напряжением 660 В, где требуется надёжная защита от КЗ

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата — для 250 А используйте провода сечением 70–95 мм²
• При настройке расцепителя убедитесь, что рабочий ток нагрузки находится в середине диапазона 200–250 А — так обеспечивается оптимальная чувствительность
• Не устанавливайте ВА57-35-390010 250А 690В УХЛ3 рядом с источниками тепла — перегрев влияет на точность срабатывания терморасцепителя
• Если нужна функция дистанционного контроля — выбирайте аналогичную модель с вспомогательными контактами, например, ВА57-35 с индексом “+А”
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев — ослабление контакта вызывает нагрев и выход из строя
