Выключатель автоматический ВА57-35-391110-250А-690AC-УХЛ3| 295616 | КЭАЗ

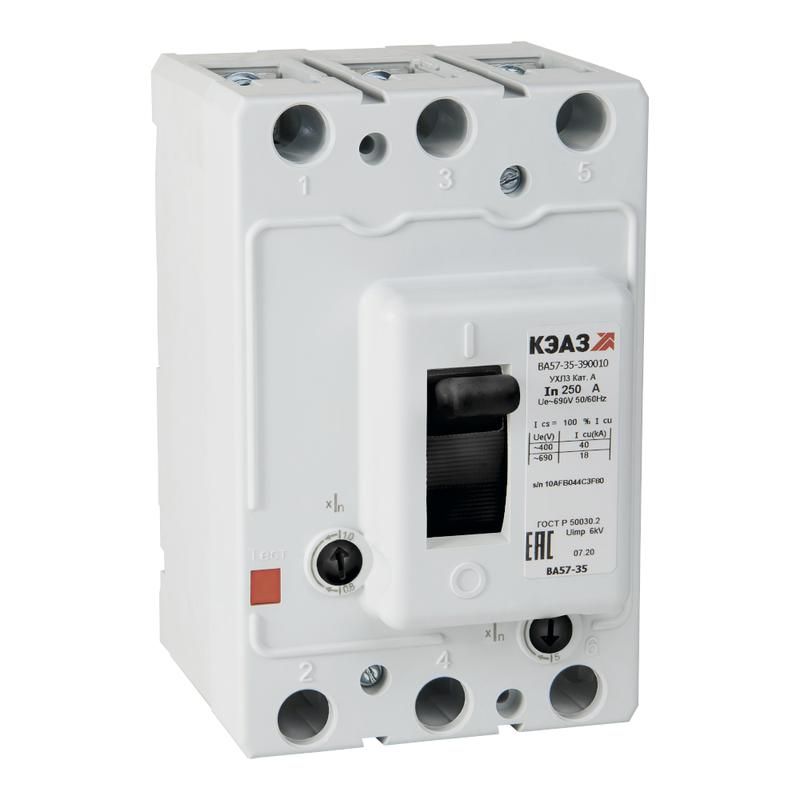

Автоматический выключатель ВА57-35-391110 250А 690AC УХЛ3 от КЭАЗ - трёхполюсный силовой аппарат с номинальным током 250 А и отключающей способностью до 44 кА, предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Монтаж осуществляется на плату, что делает его подходящим для сборки щитового оборудования в промышленных условиях.

Назначение и область применения

Автоматический выключатель ВА57-35-391110 250А 690AC УХЛ3 используется для защиты электрических сетей переменного тока с напряжением до 690 В (50/60 Гц) и постоянного тока до 440 В. Он защищает оборудование от токов перегрузки и короткого замыкания, а также обеспечивает редкие оперативные включения и отключения нагрузки. Применяется в промышленных распределительных устройствах, пультах управления, станках, конвейерах и других системах, где требуется надёжная защита мощных потребителей.

Технические характеристики

• Номинальный ток: 250 А
• Номинальное напряжение: 690 В переменного тока, 440 В постоянного тока
• Частота: 50–60 Гц
• Количество полюсов: 3
• Номинальная отключающая способность: 44 кА
• Тип расцепителя: комбинированный - электромагнитный (для КЗ) и тепловой (для перегрузки)
• Диапазон настройки защиты от перегрузки: 200–250 А
• Диапазон регулировки расцепителя короткого замыкания: 1250–2500 А (в 5–10 раз выше номинала)
• Способ монтажа: на монтажную плату (фиксация болтами)
• Конструкция: стационарная - несъёмная, не предусматривает шасси
• Привод: ручной рычажковый
• Подключение: винтовые зажимы для проводов
• Степень защиты IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Вспомогательные контакты: отсутствуют

Совместимость и монтаж

Автоматический выключатель ВА57-35-391110 250А 690AC УХЛ3 устанавливается на монтажную плату с помощью отверстий для крепления. Для правильного монтажа необходимо соблюдать шаг крепёжных отверстий, указанных в чертежах производителя. Подключение выполняется через винтовые зажимы - рекомендуется использовать медные жилы сечением до 70 мм2. Нельзя применять этот выключатель в качестве сменного модуля в шасси или DIN-рейке - он не совместим с этими типами креплений. Отсутствие вспомогательных контактов исключает возможность удалённого контроля состояния аппарата.

Безопасность и стандарты

Автоматический выключатель ВА57-35-391110 250А 690AC УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Сертифицирован для работы в условиях класса исполнения УХЛ3 - допускается эксплуатация при температуре от −40 C до +40 C и относительной влажности до 80 % при 25 C. Конструкция выполнена в литом изолирующем корпусе, обеспечивающем механическую прочность и электрическую безопасность.

Преимущества

• Высокая отключающая способность (44 кА) позволяет защищать цепи даже при серьёзных аварийных режимах
• Широкий диапазон настройки защиты от перегрузки (200–250 А) даёт гибкость при адаптации под конкретную нагрузку
• Устойчивость к колебаниям температуры и влажности благодаря исполнению УХЛ3
• Простая и надёжная конструкция с минимальным числом движущихся деталей повышает срок службы
• Использование винтового подключения обеспечивает долговечное и плотное соединение без необходимости специальных инструментов

Ограничения применения

• Не предназначен для частых операций включения/отключения - рассчитан на редкое управление (не более 10–15 раз в день)
• IP20 не обеспечивает защиту от пыли и брызг - нельзя использовать во влажных, пыльных или открытых помещениях без дополнительной оболочки
• Отсутствие вспомогательных контактов исключает интеграцию в системы автоматизации без внешних реле
• Фиксированная стационарная конструкция требует предварительной подготовки места установки - невозможно перемещение после монтажа
• Не поддерживает монтаж на DIN-рейку - не совместим с большинством современных щитов

Примеры использования

• Защита главного входа питания на промышленном станке с двигателем 110–130 кВт
• Распределительный щит на конвейерной линии с несколькими двигателями суммарной мощностью до 150 кВт
• Щитовая система в цехе с высоковольтными нагревательными элементами (до 690 В)
• Система управления насосной станцией с питанием от сети 690 В

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата - для 250 А используйте кабель минимум 70 мм2 меди
• Настройку тока срабатывания перегрузки (200–250 А) выполняйте только при отключенном оборудовании и с учётом реальной рабочей нагрузки
• При монтаже на плату затягивайте винты равномерно, чтобы не деформировать корпус; момент затяжки - не более 1,5 Нм
• Если нужен сигнал о срабатывании - установите внешнее реле контроля положения контактов
• Для работы в средах с повышенной запылённостью - поместите ВА57-35-391110 250А 690AC УХЛ3 в герметичный корпус с фильтрами
• Проверяйте состояние контактных групп каждые 6–12 месяцев - особенно при частых отключениях по КЗ
