Выключатель автоматический ВА57-35М-340010-32А-690АС-600А-УХЛ3 | L250-0911 Контактор (Legrand)

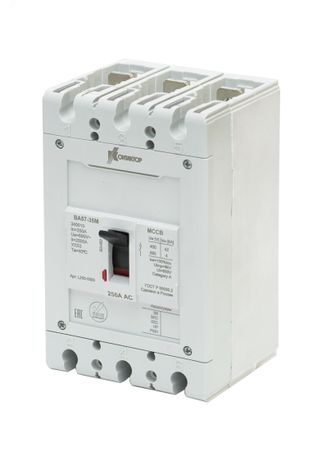

Автоматический выключатель ВА57-35М-340010-32А-600А-690АС УХЛ3 с литым корпусом от бренда Контактор Ульяновск предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат подходит для промышленных, инфраструктурных и коммерческих объектов, где требуется надёжная и долговечная защита на токах до 32 А. Благодаря литому корпусу и классу отключающей способности до 42 кА, ВА57-35М обеспечивает безопасную работу даже в условиях высоких нагрузок.

Назначение и область применения

Автоматический выключатель ВА57-35М-340010-32А-600А-690АС УХЛ3 используется для защиты силовых цепей переменного тока напряжением до 690 В. Применяется в распределительных щитах промышленных предприятий, объектах ЖКХ, агропромышленных комплексах, торговых и офисных зданиях. Также подходит для установки в системах управления оборудованием, таких как насосы, компрессоры, конвейеры и системы вентиляции. Модель рассчитана на работу в условиях повышенной влажности и колебаний температур - благодаря исполнению УХЛ3.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 690 В переменного тока
• Отключающая способность: до 42 кА
• Исполнение: УХЛ3 - для работы при температурах от −40 C до +40 C и в условиях повышенной влажности
• Конструкция: литой корпус - обеспечивает герметичность, механическую прочность и защиту внутренних элементов
• Число полюсов: 3
• Тип расцепления: тепломагнитное - сочетание теплового (для перегрузок) и магнитного (для коротких замыканий) расцепителей

Совместимость и монтаж

Выключатель ВА57-35М-340010-32А-600А-690АС УХЛ3 монтируется на DIN-рейку шириной 35 мм. Подключение проводов осуществляется через винтовые зажимы - допускается присоединение медных жил сечением до 25 мм2. Для удобства обслуживания возможна установка аксессуаров: дополнительных контактов (НР, РМН), дистанционного управления (ДК), мотор-привода и втычных модулей переднего/заднего присоединения. Все аксессуары совместимы со всей серией ВА57-35М и устанавливаются самостоятельно без необходимости замены основного аппарата.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Литой корпус обеспечивает степень защиты IP20, предотвращая случайный доступ к токоведущим частям. Конструкция исключает самопроизвольное отключение при вибрациях и ударах. Сертифицирован для использования в программах импортозамещения, так как произведён в России.

Преимущества

• Увеличенная отключающая способность (до 42 кА) - позволяет защищать цепи с высокими токами КЗ, характерными для промышленных сетей
• Литой корпус - гарантирует долгий срок службы, устойчивость к внешним воздействиям и снижает риск повреждений при монтаже
• Гибкая система доукомплектования - можно адаптировать выключатель под конкретные задачи без замены всего устройства
• Стабильная работа в суровых климатических условиях - исполнение УХЛ3 делает его пригодным для использования вне помещений и в холодных регионах
• Поддержка российского производства - упрощает закупки в рамках государственных контрактов и программ импортозамещения

Ограничения применения

• Не предназначена для работы на постоянном токе - данная модель работает только с переменным током (AC)
• Номинальный ток ограничен 32 А - для больших нагрузок (>32 А) необходимо выбирать другие модели из серии ВА57-35М
• Отсутствие регулируемых уставок - тепловой расцепитель имеет фиксированную настройку, нельзя изменить порог срабатывания по перегрузке
• Не рекомендуется для установки в местах с постоянным попаданием воды или агрессивных сред - хотя корпус литой, степень защиты IP20 не обеспечивает гидрозащиту

Примеры использования

• Защита группы мощных двигателей на производственной линии
• Распределительный щит в административном здании для групп освещения и розеток
• Щитовая на объекте ЖКХ - защита насосов водоснабжения и канализации
• Электрощит на складе с конвейерной системой и вентиляцией

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и номинала автомата - для 32 А оптимально сечение 4–6 мм2 меди
• При использовании аксессуаров (например, ДК или мотор-привода) убедитесь, что они совместимы именно с моделью ВА57-35М-340010-32А-600А-690АС УХЛ3
• Не затягивайте зажимы слишком сильно - это может повредить контактные поверхности и вызвать нагрев
• Для условий с высокой запылённостью используйте дополнительные кожухи или установите выключатель внутри закрытого шкафа
• При замене старого автомата сверьте типоразмер и положение клемм - ВА57-35М имеет стандартизированные габариты, но отличается от других серий
