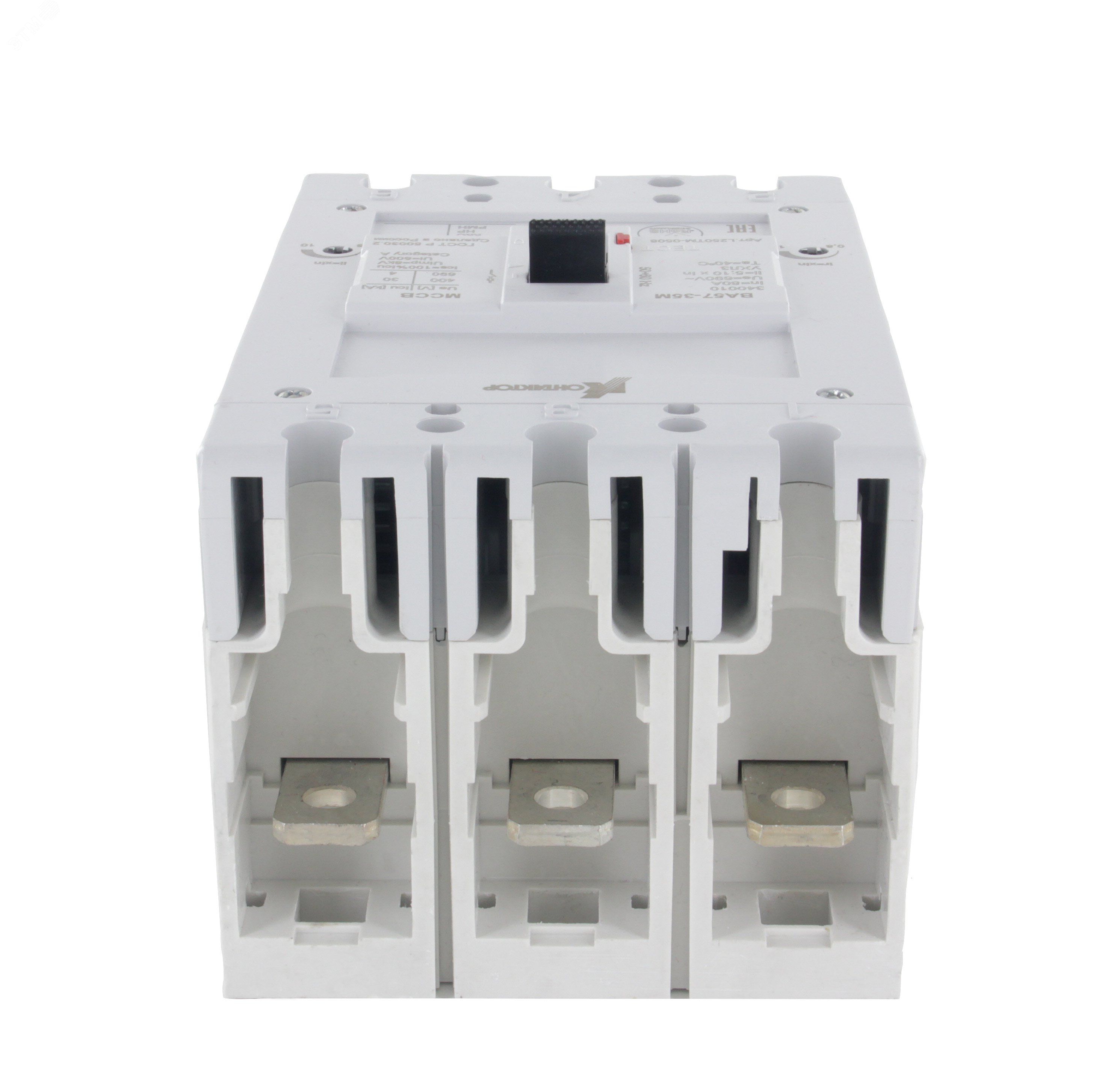

Выключатель автоматический ВА57-35М-340010-Р100А-690АС-500/1000А-УХЛ3 | L250TM-0407 Контактор (Legrand)

Автоматический выключатель ВА57-35М-340010-Р100 от бренда Контактор Ульяновск предназначен для защиты электрических цепей от перегрузок и коротких замыканий в условиях повышенной нагрузки - до 1000 А. Этот аппарат создан для промышленного и инфраструктурного использования, особенно там, где важна надёжность и совместимость с системой импортозамещения.

Назначение и область применения

ВА57-35М-340010-Р100 - это силовой автоматический выключатель, предназначенный для управления и защиты мощных электрических цепей. Он работает в сетях переменного тока напряжением до 500–1000 В. Применяется в промышленных установках, энергообъектах, объектах ЖКХ, агропромышленном секторе, а также в коммерческих зданиях. Подходит для защиты оборудования с высокими пусковыми токами: крупных двигателей, конвейеров, сварочных установок, систем освещения и HVAC.

Технические характеристики

• Номинальный ток: 1000 А
• Напряжение: до 1000 В переменного тока
• Отключающая способность: до 42 кА
• Климатическое исполнение: УХЛ3 - температурный диапазон от −40 C до +40 C, допускает повышенную влажность и запылённость
• Конструкция: литой корпус, обеспечивает механическую прочность и герметичность
• Тип аппарата: контактор с возможностью доукомплектования

Совместимость и монтаж

ВА57-35М-340010-Р100 проектировался для гибкой сборки. Может комплектоваться дополнительными модулями: расцепителями тепловыми (НР), магнитными (РМН), дифференциальными (ДК), втычными контактами переднего и заднего присоединения, мотор-приводами и поворотными рукоятками. Монтаж выполняется на DIN-рейке или жестко фиксируется в щите. Для работы требуется соблюдение требований к моменту затяжки клемм - рекомендовано использовать динамометрический ключ. Обращайте внимание на посадочные размеры шины - они должны соответствовать заявленным параметрам устройства.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Конструкция исключает самопроизвольное включение после аварийного отключения. Литой корпус предотвращает доступ к токоведущим частям при открытых крышках. Сертифицирован для эксплуатации в средах с повышенной взрывоопасностью и химической активностью благодаря классу IP20 и исполнению УХЛ3.

Преимущества

• Производство в России - позволяет использовать в программах импортозамещения
• Поддержка доукомплектации - можно адаптировать под конкретные задачи без замены всего автомата
• Высокая отключающая способность (до 42 кА) - безопасная работа даже при серьёзных КЗ
• Устойчивость к внешним воздействиям - исполнение УХЛ3 делает его пригодным для суровых условий
• Гибкая система присоединений - переднее и заднее подключение позволяют оптимизировать layout щита

Ограничения применения

• Не предназначен для работы в цепях постоянного тока - данная модель рассчитана только на переменный ток
• Не имеет встроенной регулировки уставок; для точной настройки необходимо выбирать другие варианты из серии (например, с регулируемыми расцепителями)
• Не следует использовать в помещениях с температурой ниже −40 C или выше +40 C - риск снижения надёжности
• Требуется профессиональный монтаж: неквалифицированная установка может привести к выходу из строя или возгоранию

Примеры использования

• Защита главного ввода в промышленном цехе с несколькими двигателями суммарной мощностью более 800 кВт
• Щитовая на насосной станции водоснабжения, где есть большие пусковые токи
• Энергопостановщик в агропромышленном комплексе - питание системы охлаждения и вентиляции
• Центральный распределительный щит торгового центра с высокой плотностью потребителей

Практические советы

• Перед установкой проверьте соответствие сечения провода и номинала автомата - для 1000 А обычно используется медная шина сечением ≥ 2×240 мм2
• При использовании встык с другими аппаратами - учтите свободное место вокруг для теплоотвода (минимум 50 мм с каждой стороны)
• Если нужна удалённая управляемость - используйте мотор-привод, который легко устанавливается на лицевую сторону
• Для обслуживания лучше выбрать вариант с поворотной рукояткой - удобнее работать в ограниченном пространстве
• Обязательно сохраняйте документацию завода-производителя - она содержит таблицы момента затяжки и данные по тестированию
