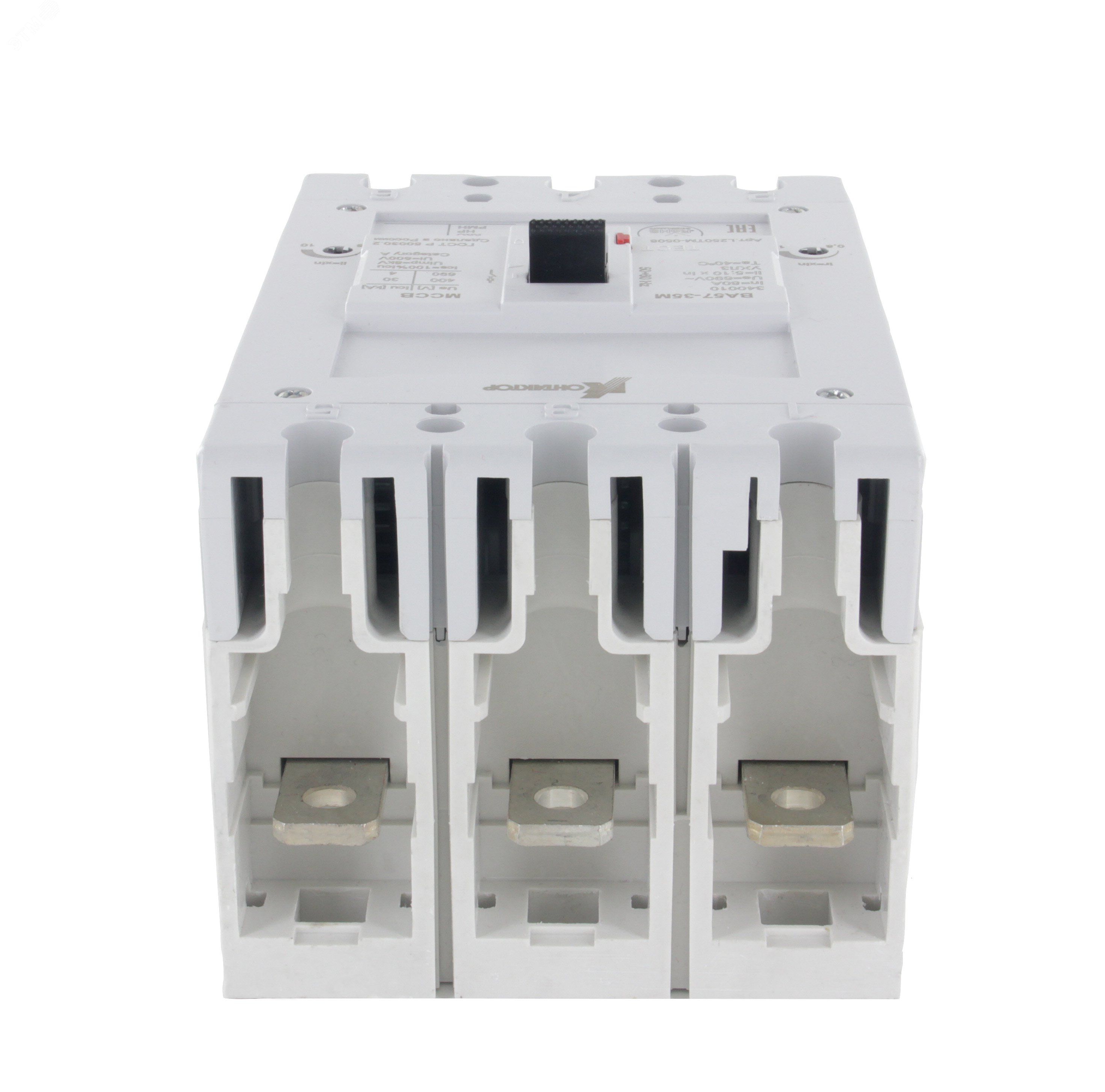

Выключатель автоматический ВА57-35М-340010-Р200А-690АС-1000/2000А-УХЛ3 | L250TM-0102 Контактор (Legrand)

Автоматический выключатель ВА57-35М-340010-Р200/Р200А-690АС-1000/2000/1000/2000А УХЛ3 от бренда Контактор Ульяновск предназначен для защиты электрических цепей от перегрузок и коротких замыканий в условиях повышенной нагрузки и агрессивной среды. Этот аппарат из серий ВА57-35М рассчитан на высокую отключающую способность и совместим с широким спектром аксессуаров, что делает его универсальным решением для промышленных и инфраструктурных объектов.

Назначение и область применения

Автоматический выключатель ВА57-35М-340010-Р200/Р200А-690АС-1000/2000/1000/2000А УХЛ3 используется для защиты силовых цепей переменного тока напряжением до 690 В. Он обеспечивает надёжную работу в условиях частых пусков, колебаний сети и воздействия внешней среды. Применяется в промышленности - на станках, конвейерах, насосных станциях; в энергетике - в распределительных щитах; в ЖКХ и агропромышленном комплексе - для питания оборудования с высокой мощностью. Также подходит для объектов коммерческого и гражданского строительства, где требуется высокая отказоустойчивость.

Технические характеристики

• Номинальный ток: 1000 / 2000 / 1000 / 2000 А - четыре полюса с возможностью установки различных уставок на каждом;
• Напряжение: до 690 В переменного тока (AC);
• Отключающая способность: до 42 кА - позволяет безопасно отключить цепь даже при крупных аварийных токах;
• Степень защиты: IP65 (по классификации UHL3 - предназначена для работы в помещениях с повышенной влажностью, запылённостью и температурными перепадами);
• Исполнение: УХЛ3 - работает при температурах от −40C до +40C, устойчив к конденсату и коррозии;
• Конструкция: литой корпус - прочная герметичная оболочка, исключающая доступ пыли и влаги внутрь механизма;
• Число полюсов: 4 - каждый полюс имеет собственные контакты и механизм отключения.

Совместимость и монтаж

Автоматический выключатель ВА57-35М-340010-Р200/Р200А-690АС-1000/2000/1000/2000А УХЛ3 проектировался для гибкой комплектации. Поддерживает модульные аксессуары:

• НР (независимый расцепитель) - удалённое отключение;
• РМН (расцепитель минимального напряжения) - защита от просадки напряжения;
• ДК (дугогасительная камера) - усиление безопасности при больших токах;
• Втычные устройства - позволяют подключать провода как спереди, так и сзади;
• Мотор-привод и поворотная рукоятка - обеспечивают дистанционное управление и удобство обслуживания.

Установка выполняется на DIN-рейку 35 мм. Для монтажа требуются инструменты с моментным усилием, соответствующим спецификациям производителя. Перед первым включением проверьте затяжку контактных зажимов - недостаточное усилие вызывает нагрев.

Безопасность и стандарты

Автоматический выключатель ВА57-35М-340010-Р200/Р200А-690АС-1000/2000/1000/2000А УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Сертифицирован для применения в системах электрооборудования, работающих в экологически сложных условиях. Конструкция исключает самопроизвольное срабатывание и гарантирует точность отключения при всех типах перегрузок.

Преимущества

• Высокая отключающая способность (до 42 кА) снижает риск возгорания при КЗ;
• Герметичный литой корпус увеличивает срок службы в пыльных и влажных средах;
• Поддержка множества аксессуаров позволяет адаптировать аппарат под конкретную задачу без замены всего устройства;
• Производится в России - соответствие требованиям программы импортозамещения, гарантированная поставка и сервис;
• Устойчивость к температурным колебаниям (-40…+40 C) делает его пригодным для холодных регионов и открытых помещений.

Ограничения применения

• Не предназначен для работы на постоянном токе - данная модель рассчитана только на переменный ток AC;
• Не рекомендован для установки внутри взрывоопасных зон без дополнительной защиты;
• Максимальный рабочий ток каждого полюса ограничен указанными значениями - нельзя превышать 2000 А на один полюс;
• При использовании аксессуаров необходимо соблюдать порядок сборки - неверная последовательность может нарушить механическую блокировку.

Примеры использования

• Защита главного входного автомата в распределительном пункте промышленного предприятия;
• Щит управления технологической линией на пищевом заводе с частыми пусками двигателей;
• Центральный автомат в распределительном шкафе тепловой станции;
• Основной выключатель в системе бесперебойного питания (UPS) на объекте ЖКХ.

Практические советы

• Перед установкой сверьте номиналы нагрузки с токовыми уставками - выбирать следует с запасом 10–15%, чтобы избежать ложных срабатываний;
• При работе в условиях сильной вибрации используйте антивибрационные прокладки под основание аппарата;
• Обязательно проверяйте состояние контактов каждые 6–12 месяцев - особенно после многократных отключений;
• Для дистанционного управления обязательно подключите НР и РМН одновременно - это повысит уровень контроля;
• При необходимости замены аксессуара - отключите питание, снимите крышку и следуйте руководству по сборке от производителя - не допускайте принудительного демонтажа.
