Выключатель автоматический воздушный NA8-1600N-1000H/3P выкат.,1000А, 65кА, тип H, AC230В (R) | 410919 CHINT

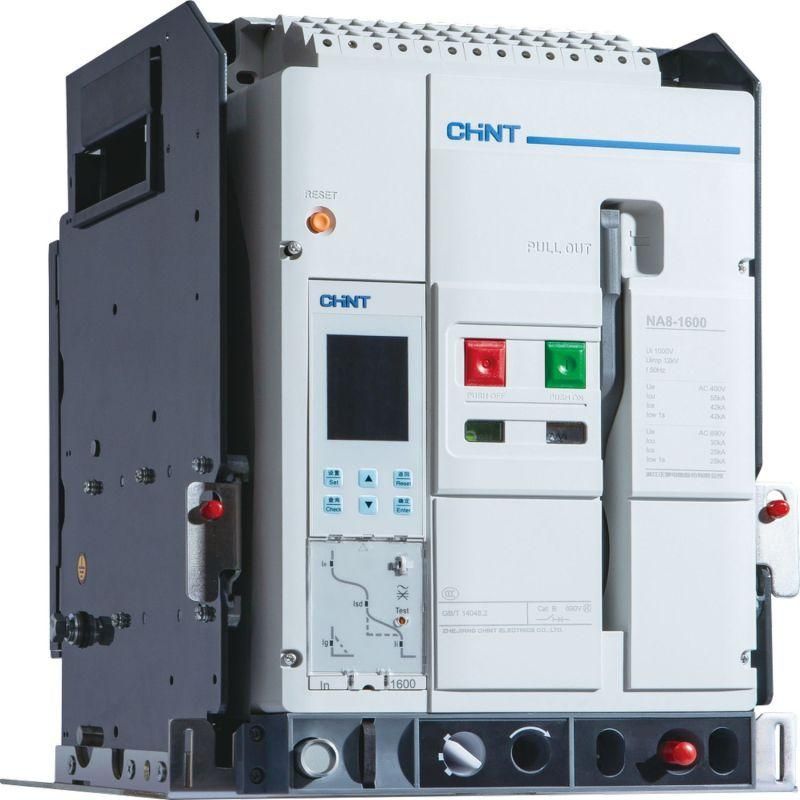

Автоматический воздушный выключатель CHINT NA8-1600N/H-1000H/3P предназначен для защиты электрических цепей до 1000 А в распределительных щитах промышленного и коммерческого назначения. Выключатель обеспечивает надёжную отсечку при перегрузках и коротких замыканиях, а его выкатная конструкция упрощает обслуживание и замену.

Назначение и область применения

CHINT NA8-1600N/H-1000H/3P используется для защиты силовых цепей в распределительных устройствах среднего и высокого уровня. Подходит для установки в главных вводах, секционных соединениях и крупных нагрузках - например, на предприятиях с мощными двигателями, системами кондиционирования, конвейерами и сварочным оборудованием. Номинальный ток 1000 А позволяет применять выключатель там, где обычные автоматы недостаточно мощны.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальный ток: 1000 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Отключающая способность (Icu): 65 кА - способен безопасно отключить цепь даже при самом большом токе КЗ в пределах заявленной категории;
• Номинальное напряжение: 415–690 В переменного тока - рассчитан на работу в трёхфазных сетях промышленного типа;
• Защита от перегрузки: регулируется в диапазоне 400–1000 А - можно точно настроить порог срабатывания под конкретную нагрузку;
• Защита от КЗ: регулируется от 2000 до 15 000 А - гибкая настройка чувствительности к аварийным токам;
• Степень защиты IP20: защищён от доступа пальцев и предметов более 12 мм, но не герметичен - требует установки в закрытый шкаф;
• Конструкция: выкатное/выдвижное исполнение - позволяет извлекать аппарат из шкафа без демонтажа проводов.

Совместимость и монтаж

CHINT NA8-1600N/H-1000H/3P совместим с шасси и направляющими, соответствующими стандарту для выкатных модулей NA8-1600N. Установка возможна только в специализированных распределительных щитах с механическими направляющими. Для монтажа требуется свободное пространство вокруг аппарата - минимум 100 мм с каждой стороны для теплоотвода и доступа к рычагу управления. Провода должны иметь сечение, соответствующее 1000 А - обычно 2×(150–240) мм2 медных жил. Обязательно соблюдать момент затяжки зажимов, указанный в руководстве производителя.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-2 для автоматических выключателей низкого напряжения. Конструкция обеспечивает электрическую изоляцию и предотвращает случайное прикосновение к токоведущим частям при закрытом корпусе. Отключение происходит с гарантированной дугогашением внутри камеры, что исключает выброс пламени наружу.

Преимущества

• Выкатная конструкция снижает время техобслуживания - достаточно выдвинуть блок, не отключая питание всей системы;
• Широкий диапазон настройки защит - позволяет адаптировать выключатель под различные типы нагрузок без замены оборудования;
• Высокая отключающая способность (65 кА) делает его подходящим для объектов с большой короткозамкнутой мощностью - например, рядом с трансформаторами;
• Универсальная совместимость с другими элементами серии NA8-1600N - легко заменить или расширить систему защиты.

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP20 не защищает от влаги, пыли и температурных колебаний;
• Требует установки в специально спроектированный шкаф с выкатной рамой - нельзя монтировать на открытых панелях;
• Не подходит для бытовых или маломощных объектов - избыточная мощность и стоимость неоправданы при токах ниже 400 А;
• Работает только с переменным током - не применяется в цепях постоянного тока.

Примеры использования

• Главный ввод в промышленном цехе с несколькими тяжёлыми станками;
• Щит питания конвейерной линии на заводе по переработке пищевых продуктов;
• Распределительный пункт на объекте с дизель-генератором и UPS-системой;
• Центральный выключатель перед группой частотных преобразователей.

Практические советы

• Перед первым запуском проверьте настройки защиты - особенно порог перегрузки, он должен быть чуть выше максимального рабочего тока нагрузки;
• Избегайте установки в местах с высокой вибрацией - это может повлиять на точность срабатывания механизма;
• При замене используйте оригинальные комплектующие - совместимость гарантируется только для изделий серии NA8-1600N;
• Обязательно проведите термографическое обследование контактов через 6–12 месяцев после ввода в эксплуатацию - выявление нагрева предотвратит отказ;
• Частые срабатывания по КЗ - сигнал к проверке сети: возможно, есть короткое замыкание или неверно выбрана отключающая способность.
