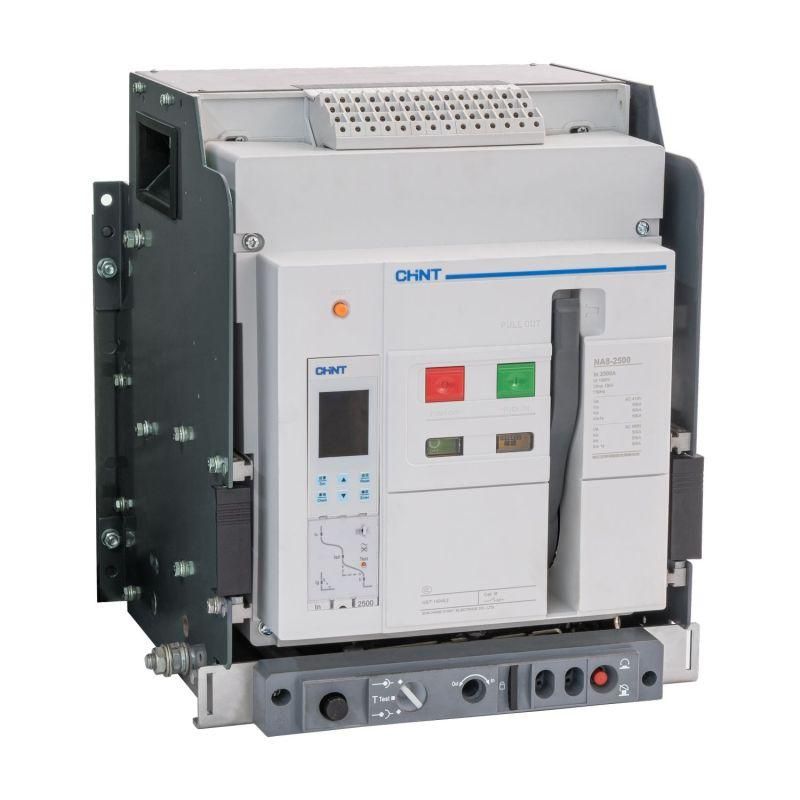

Выключатель автоматический воздушный NA8-2500H-1000H/3P выкат.,1000А, 85кА, тип H, AC230В (R) | 262489 CHINT

Автоматический воздушный выключатель CHINT NA8-2500H-1000H/3P выкат. 1000А 85кА тип H AC230В (R) предназначен для защиты распределительных сетей до 690 В от перегрузок и коротких замыканий. Выкатная конструкция позволяет легко обслуживать и менять аппарат без отключения всей системы - особенно удобно в промышленных щитах с высокой нагрузкой.

Назначение и область применения

Этот выключатель используется для коммутации и защиты мощных электрических цепей в промышленных объектах. Подходит для установки в силовые щиты на производствах, в энергообъектах, на конвейерах, насосных станциях и других системах с токами до 1000 А. Благодаря высокой отключающей способности (85 кА) надёжно защищает оборудование даже при серьёзных аварийных режимах.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1000 А
• Отключающая способность: 85 кА
• Номинальное напряжение: 415–690 В переменного тока
• Диапазон настройки защиты от перегрузки: 400–1000 А
• Диапазон регулировки защиты от короткого замыкания: 2000–15000 А
• Конструкция: выкатной (выдвижной) корпус
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги

Совместимость и монтаж

Выключатель CHINT NA8-2500H-1000H/3P выкат. 1000А 85кА тип H AC230В (R) устанавливается в специальные направляющие рамы, предназначенные для выкатных модулей. Для работы требуется предварительно смонтированная базовая платформа совместимой серии NA8. Кабельные подключения выполняются сверху и снизу - важно соблюдать момент затяжки контактов согласно руководству производителя. Монтаж допускается только в закрытых щитах с доступом спереди - задняя часть не герметична и требует изоляции от окружающих элементов.

Безопасность и стандарты

Изделие соответствует международным нормам IEC 60947-2 для автоматических выключателей. Наличие механической блокировки исключает случайное включение при вынутом блоке. Устройство имеет сертификаты на применение в промышленных электроустановках, но не рассчитано на использование вне помещений или во взрывоопасных зонах.

Преимущества

• Выкатная конструкция обеспечивает безопасный доступ к контактам без отключения питания всей сети - снижает время техобслуживания.
• Широкий диапазон настройки защит: можно точно адаптировать пороги под конкретную нагрузку, от 400 А до максимальных 1000 А.
• Высокая отключающая способность (85 кА) гарантирует работу даже при крупном КЗ - подходит для сетей с большими источниками питания.
• Универсальность: совместим с другими модулями серии NA8, что упрощает масштабирование щита.

Ограничения применения

• Не применяется в условиях повышенной влажности, запылённости или на открытом воздухе - степень защиты IP20 не обеспечивает защиту от внешней среды.
• Работает только при температуре в пределах +5C...+40C; при более низких или высоких значениях возможны сбои в работе защиты.
• Требуется жесткая фиксация в шасси - нельзя использовать как самостоятельный модуль без опорной рамы.
• Не поддерживает дистанционное управление - только ручное включение/отключение через рычаг.

Примеры использования

• Главный входной автомат в распределительном щите цеха с мощностью 600–800 кВт.
• Защита главного питателя для группы тяжёлых станков с частотными преобразователями.
• Щиты управления на заводах по переработке металла, где возможны импульсные перегрузки.

Практические советы

• Перед установкой проверьте соответствие посадочного гнезда - выкатной механизм CHINT NA8-2500H-1000H/3P выкат. 1000А 85кА тип H AC230В (R) требует точного соответствия профилю рамы серии NA8.
• Настройте защиту от перегрузки близко к реальной рабочей нагрузке, но не выше 1000 А - это продлит срок службы контактов.
• При замене устройства всегда используйте изолирующий экран и следуйте процедуре “вынуть - отключить - заменить - вставить” - так минимизируется риск травмы.
• Не забудьте отметить на схеме положение выключателя - он часто путается с обычными автоматами из-за внешнего сходства, хотя работает по другому принципу.
