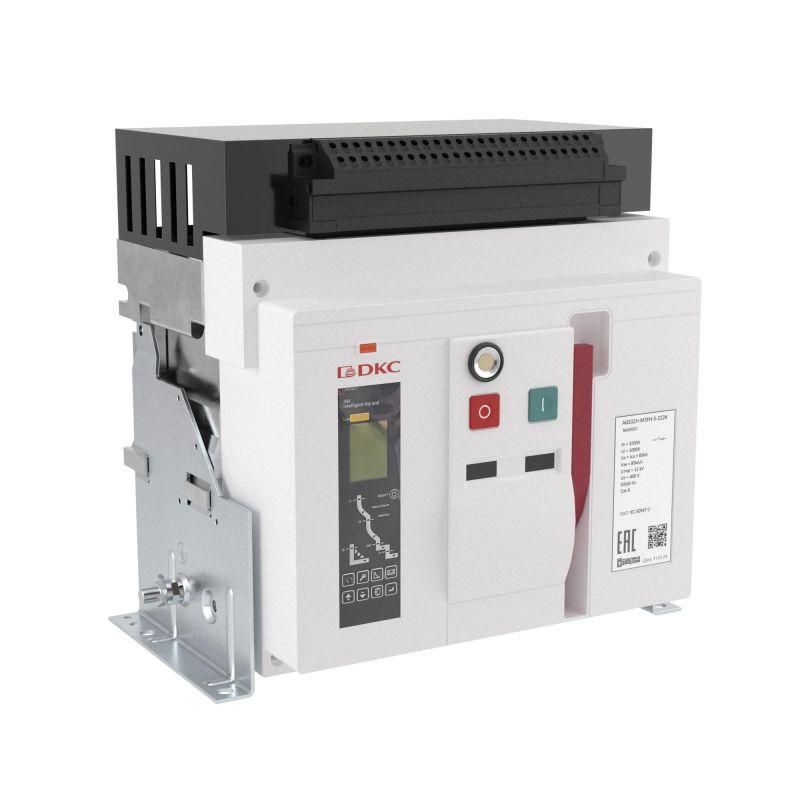

Выключатель автоматический воздушный AGS32H 3Р 3200А 85кА расцепитель 3H фиксированный управление 220В AC горизонт. подключение YON AGS32H-M3FH-6-222K ДКС

Автоматический выключатель воздушный AGS32H от бренда YON (группа DKC) - это надёжное устройство для защиты мощных электросетей до 415 В. Он обеспечивает коммутацию и защиту от перегрузок, коротких замыканий и утечек на землю при номинальном токе 3200 А и отключающей способности 85 кА. Устройство предназначено для стационарной установки в силовых щитах промышленных объектов.

Назначение и область применения

AGS32H используется для управления и защиты высокомощных электроустановок в сетях переменного тока до 415 В. Подходит для применения в распределительных устройствах крупных предприятий: заводских цехах, энергообъектах, насосных станциях, системах кондиционирования и других местах, где требуется надёжная защита нагрузок свыше 1 МВт.

Технические характеристики

• Номинальный ток: 3200 А - максимальный постоянный ток, который выключатель может проводить длительно без повреждений.
• Число полюсов: 3 - защищает все три фазы трёхфазной сети одновременно.
• Номинальная отключающая способность: 85 кА - способность безопасно прервать ток короткого замыкания величиной до 85 тысяч ампер.
• Номинальное напряжение: 380–415 В - оптимальный диапазон работы в промышленных сетях.
• Расцепитель: электронный тип 3H - позволяет точно настраивать пороги срабатывания по току перегрузки, короткому замыканию и утечке на землю.
• Диапазон регулировки КЗ: 3200–75000 А - возможность адаптировать чувствительность защиты под конкретную нагрузку.
• Управление: 220 В AC - питание механизма управления осуществляется от стандартной однофазной сети.
• Привод: моторный - обеспечивает автоматическое включение/выключение через внешний сигнал, без ручного воздействия.
• Защита от замыканий на землю: да - наличие функции защиты против утечек тока в корпус оборудования или землю.
• Дополнительный расцепитель: независимый - позволяет удалённо отключить выключатель по команде из системы управления.
• Степень защиты IP20: защита от доступа пальцев и предметов более 12 мм; не защищён от воды и пыли - требует установки внутри закрытых шкафов.
• Переключающие контакты: 6 - используются для сигнализации состояния (закрыт/открыт) и подключения внешних цепей контроля.
• Конструктивное исполнение: стационарное - выключатель жестко закрепляется в шкафу, не имеет возможности перемещения или быстрого демонтажа.
• Способ монтажа: вертикальный - установлен в шкафу строго вертикально, что важно для правильной работы механики и теплоотвода.

Совместимость и монтаж

AGS32H совместим со всеми стандартными сборками шкафов для воздушных выключателей с соответствующими габаритами. Для монтажа необходимо соблюдать требования по вертикальному положению и обеспечить свободный доступ к контактным выводам снизу и сверху. Поскольку подключение выполнено горизонтально, кабельные входы расположены слева и справа - планируйте маршруты прокладки кабелей заранее. Диаграммы подключения указаны в руководстве пользователя. Обязательно используйте подходящий по току кабель (минимум 95–120 мм2 медный для каждой фазы).

Безопасность и стандарты

AGS32H соответствует международному стандарту IEC 60947-2 для аппаратов низкого напряжения. Электронный расцепитель 3H обеспечивает точную и согласованную работу всех уровней защиты. Выключатель прошёл сертификацию на соответствие требованиям безопасности и EMC. Все материалы соответствуют нормам RoHS.

Преимущества

• Высокая отключающая способность (85 кА) делает AGS32H пригодным даже для сетей с большими источниками питания.
• Электронный расцепитель 3H позволяет детально настроить время и порог срабатывания - снижается риск ложных отключений.
• Функция защиты от замыканий на землю повышает безопасность персонала и оборудование.
• Моторный привод и независимый расцепитель обеспечивают интеграцию в системы АСУ ТП и SCADA.
• Шесть переключающих контактов позволяют легко реализовать аварийную сигнализацию и дистанционный контроль состояния.

Ограничения применения

• Не применяется вне помещений - степень защиты IP20 исключает использование на открытых площадках или во влажных средах.
• Подходит только для вертикальной установки - горизонтальная или перевёрнутая установка нарушают работу механизмов и тепловой режим.
• Не допускается работа при температуре ниже –10 C и выше +55 C без специального обогрева или охлаждения.
• Требуется стабильное питание 220 В AC для управления - при отказе сети управление становится невозможным.
• Имеет большие габариты - занимает значительное место в шкафу, требует предварительного просчёта места.

Примеры использования

• Главный ввод в распределительном пункте завода с потребляемой мощностью более 2 МВт.
• Щит главного освещения и силового оборудования в торговом комплексе.
• Линии питания компрессоров, насосов и печей в металлургических цехах.
• Централизованная система управления энергией на базе PLC с использованием независимого расцепителя для дистанционного отключения.

Практические советы

• Перед первым запуском проверьте настройки расцепителя - особенно пороги КЗ и защиту от земли - они должны соответствовать расчетным значениям вашей сети.
• Обеспечьте достаточное охлаждение вокруг AGS32H - нагрев влияет на долговечность контактов и электроники.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно после многократных отключений.
• Для обслуживания используйте только оригинальные запчасти - несовместимые элементы могут нарушить координацию защиты.
• Помните: AGS32H - это стационарный выключатель. Его нельзя использовать как частично съемный модуль - он не рассчитан на частую замену.
