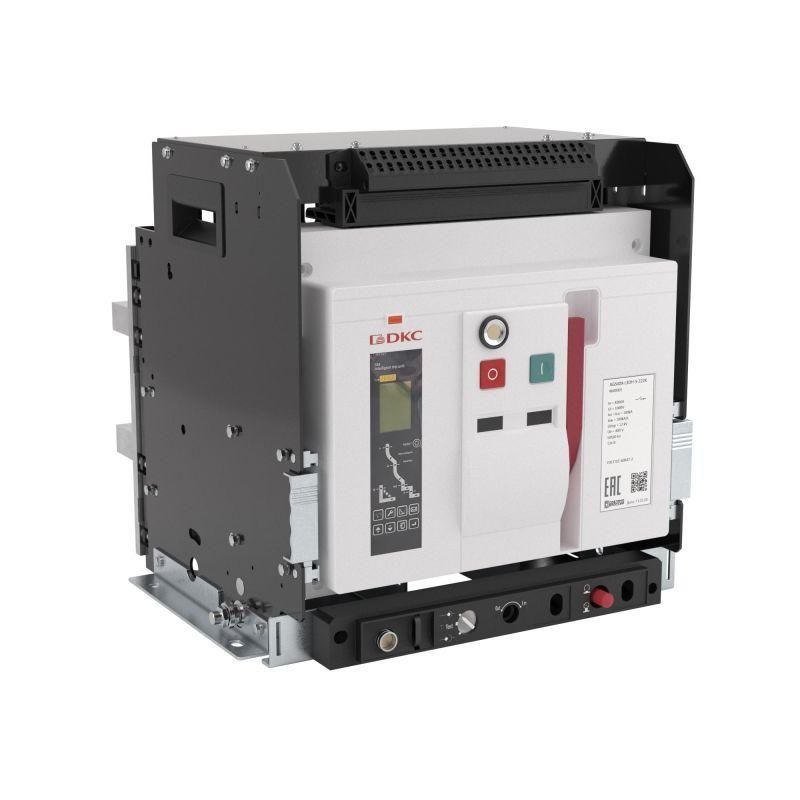

Выключатель автоматический воздушный AGS20H 3Р 2000А 85кА расцепитель 3H выкатн. управление 220В AC горизонт. подключение YON AGS20H-M3DH-6-222K ДКС

Автоматический выключатель воздушный AGS20H от бренда DKC (серии YON MAX AGS) - это надёжное устройство для защиты и управления мощными электрическими цепями до 415 В. Выкатная конструкция, высокая отключающая способность 85 кА и управление от сети 220 В AC делают AGS20H удобным решением для крупных объектов, где требуется частое обслуживание и безопасная работа при больших нагрузках.

Назначение и область применения

Автоматический выключатель воздушный AGS20H используется для коммутации и защиты электроустановок в сетях низкого напряжения до 415 В. Он обеспечивает:

• Рабочие включения и отключения нагрузки;
• Защиту от перегрузок;
• Защиту от коротких замыканий;
• Защиту от замыканий на землю (через расцепитель 3H).

Подходит для установки в распределительных щитах, подстанциях, на входе в цеховые сети, у крупного оборудования - например, приводов, печей, компрессоров, конвейеров. Часто применяется там, где нужна регулярная проверка или замена аппарата без демонтажа всей системы.

Технические характеристики

• Тип: воздушный автоматический выключатель
• Серия: YON MAX AGS
• Число полюсов: 3
• Номинальный ток: 2000 А
• Отключающая способность: 85 кА
• Расцепитель: 3H (трёхступенчатый - тепловой, магнитный, земляной)
• Управление: 220 В переменного тока (AC)
• Исполнение: выкатное - позволяет извлекать аппарат из корпуса для обслуживания без отключения питания всей шины
• Тип подключения: горизонтальное - контакты расположены по бокам, подходят для сборки в ячейках с боковым доступом
• Максимальное напряжение: 415 В

Совместимость и монтаж

Выкатное исполнение AGS20H требует специальной направляющей рамы или ячейки, совместимой с конструкцией серии YON MAX AGS. Устройство фиксируется в положении “рабочее”, “тестовое” и “отключенное”. Для монтажа необходимо:

• Обеспечить свободный доступ к передней части аппарата для выдвижения;
• Соблюсти посадочные габариты - размеры соответствуют стандартам серии YON MAX AGS;
• Подключить силовые кабели к верхним/нижним контактам согласно схеме горизонтального подключения;
• Запитать катушки управления от сети 220 В AC - не допускается использование постоянного тока.

Не рекомендуется использовать AGS20H в системах с вертикальным подключением - конструкция не предусматривает такую ориентацию.

Безопасность и стандарты

AGS20H соответствует международным требованиям к воздушным выключателям для сетей низкого напряжения. Произведён в соответствии с нормами IEC 60947-2. Расцепитель 3H обеспечивает селективную защиту, снижающую риск массового отключения. Конструкция защищает оператора от случайного прикосновения к токоведущим частям при закрытых дверцах ячейки.

Преимущества

• Выкатная система - возможность ремонта и диагностики без отключения всего щита;
• Высокая отключающая способность (85 кА) - подходит для мест с большой короткозамкнутой мощностью;
• Трёхступенчатый расцепитель 3H - комплексная защита от всех типов аварий;
• Управление 220 В AC - совместимо со стандартными системами автоматизации и кнопочными пультами;
• Горизонтальное подключение - оптимально для модульных ячеек и компактных распределительных устройств.

Ограничения применения

• Не предназначено для работы при температуре ниже -25 C или выше +60 C - требуется дополнительное тепло- или холодообеспечение;
• Не подходит для помещений с повышенной запылённостью без дополнительной герметизации - IP-защита не указана и не гарантируется;
• Требует стационарной установки в металлическом корпусе; не является портативным или мобильным оборудованием;
• Не рассчитан на частые включения/выключения более 10 раз в час - длительная цикличность может снизить срок службы механики;
• Не работает с питанием 110 В AC или DC - необходима точная подача 220 В AC.

Примеры использования

• Главный ввод в промышленном цехе с мощностью 1 МВт и более;
• Щитовая на заводе с несколькими трансформаторами 6/0,4 кВ;
• Защита главного контура конвейерной линии с двигателями суммарной мощностью свыше 500 кВт;
• Распределительный пункт в пищевой промышленности, где важна быстрая замена аппарата без остановки производства.

Практические советы

• Перед монтажом проверьте соответствие номинала AGS20H (2000 А) расчетному току нагрузки - не используйте с запасом менее 15–20 %;
• При использовании в составе системы автоматики убедитесь, что сигналы управления (220 В AC) подаются через надёжный источник, без скачков напряжения;
• При плановом обслуживании всегда отключайте питание управления, даже при выкатанном состоянии - это исключает случайное включение;
• Для долгой службы контролируйте состояние контактов каждые 6–12 месяцев - особенно при работе с высокими токами;
• Запросите схему подключения от производителя - горизонтальная схема отличается от классической вертикальной, и неверное подключение может повредить аппарат.
