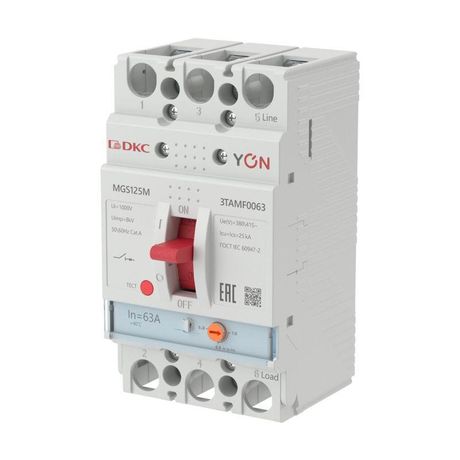

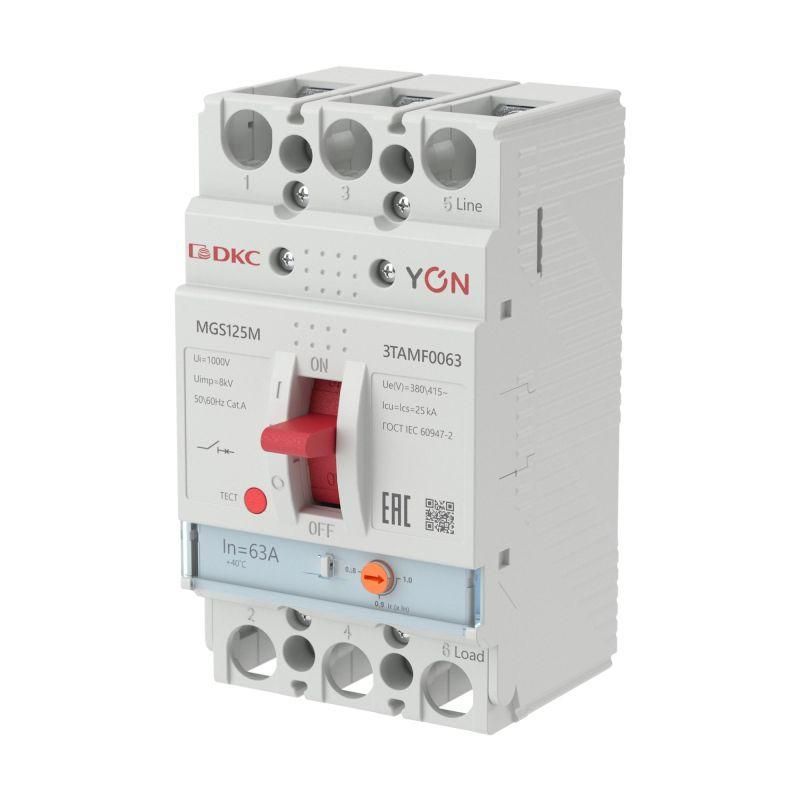

Выключатель автоматический YON MGS125 3P 50,4-63A 25kA - MGS125M-3TAMF0063 ДКС

Автоматический выключатель MGS125M-3TAMF0063 от бренда YON (группа DKC) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в сетях до 415 В. Устройство с номинальным током 63 А и отключающей способностью 25 кА обеспечивает надёжную работу в промышленных и коммерческих объектах, где требуется стационарная установка и высокая отказоустойчивость.

Назначение и область применения

Автоматический выключатель MGS125M-3TAMF0063 используется для ручного включения и отключения нагрузки, а также для автоматической защиты электрооборудования от перегрузок и коротких замыканий. Применяется в системах электроснабжения зданий с напряжением до 415 В - в том числе в многоквартирных домах, офисных центрах, больницах, школах и других объектах социальной и коммерческой инфраструктуры. Подходит для установки в щитовые помещения, распределительные пункты и шкафы управления.

Технические характеристики

• Тип: автоматический выключатель в литом корпусе
• Количество полюсов: 3
• Номинальный ток (In): 63 А
• Диапазон настройки теплового расцепления: 50,4–63 А
• Номинальная отключающая способность (Icu/Ics): 25 кА
• Номинальное напряжение: 415 В переменного тока
• Тип расцепителей: тепловой (регулируемый) + электромагнитный
• Дополнительные расцепители: независимый, расцепитель минимального напряжения
• Способ подключения: болтовое соединение (без клеммных колодок)
• Привод: ручной рычаг
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и воды)
• Конструкция: встраиваемое устройство фиксированной установки
• Монтаж: стационарный, на DIN-рейку не предусмотрен

Совместимость и монтаж

MGS125M-3TAMF0063 устанавливается исключительно в качестве стационарного аппарата. Для монтажа требуются специальные крепления в сборном шкафу - устройство не крепится на DIN-рейку. Подключение силовых проводов осуществляется через болтовые зажимы, что требует точного соблюдения момента затяжки и использования подходящих медных кабелей. Наличие независимого расцепителя позволяет удалённо отключить аппарат через внешний сигнал, что полезно для систем автоматизации. Расцепитель минимального напряжения отключает устройство при снижении напряжения ниже заданного порога - защищает оборудование от некорректной работы при просадках сети.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям международных стандартов на устройства низкого напряжения. Конструкция выполнена из самозатухающего компаунда, обеспечивающего безопасность при возникновении дуги. IP20 предполагает использование только внутри закрытых щитов - применение вне помещений или во влажных средах запрещено. Все функции расцепления сертифицированы и проверены на соответствие классу B по ГОСТ Р 50030.2.

Преимущества

• Регулируемый тепловой расцепитель позволяет точно адаптировать порог срабатывания под конкретную нагрузку - повышает точность защиты и снижает ложные срабатывания.
• Высокая отключающая способность (25 кА) обеспечивает безопасное гашение дуги даже при серьёзных КЗ в мощных сетях.
• Универсальность дополнительных расцепителей - возможность интеграции в системы АСУ ТП и аварийного отключения.
• Литой корпус обеспечивает механическую прочность и длительный срок службы без обслуживания.
• Гарантия производителя - 5 лет.

Ограничения применения

• Не предназначен для монтажа на DIN-рейку - требует специализированных шкафов с креплениями.
• IP20 не допускает эксплуатацию в условиях повышенной влажности, пыли или открытых площадках.
• Подключение только болтовое - не совместим с быстроразъёмными клеммами или кабельными наконечниками без подготовки.
• Номинальный ток 63 А и диапазон настройки 50,4–63 А делают его непригодным для защиты цепей с меньшей нагрузкой (например, освещение или розетки 16–25 А).

Примеры использования

• Защита главного входа в этажный распределительный щит многоквартирного дома.
• Отключение питания основного оборудования на производственной линии (конвейеры, насосы, компрессоры).
• Центральный выключатель в щите управления HVAC-системой торгового центра.
• Интеграция в систему бесперебойного питания с использованием независимого расцепителя для дистанционного отключения при аварии.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и момент затяжки болтов - неверный контакт вызывает нагрев и выход из строя.
• При настройке теплового расцепителя учитывайте реальную нагрузку - лучше выбирать значение ближе к верхней границе (63 А), если нагрузка постоянная и стабильная.
• Для систем с частыми отключениями рекомендуется использовать расцепитель минимального напряжения - он предотвращает самопроизвольный запуск оборудования после восстановления питания.
• Не используйте MGS125M-3TAMF0063 вместо дифференциальных автоматов - для защиты от утечек тока необходимы отдельные устройства.
• При замене старого автомата убедитесь, что новый имеет аналогичные габариты и тип крепления - MGS125M-3TAMF0063 не является универсальным “вставным” элементом.
