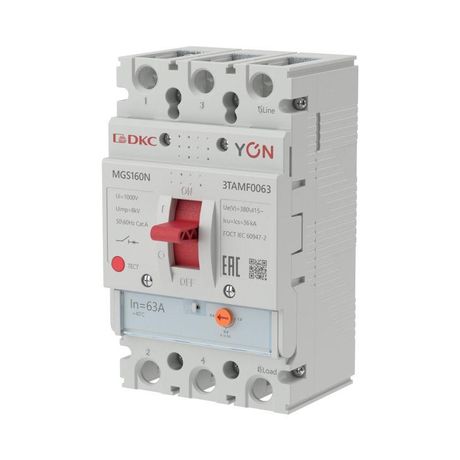

Выключатель автоматический YON MGS160 3P 50,4-63A 36kA - MGS160N-3TAMF0063 ДКС

Автоматический выключатель 3P 50,4–63 A 36 кА серии MGS160 от бренда YON (группа DKC) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в сетях до 415 В. Модель mgs160n-3tamf0063 обеспечивает надёжную коммутацию и безопасную работу в промышленных и коммунальных объектах.

Назначение и область применения

Автоматический выключатель 3P 50,4–63 A 36 кА серии MGS160 используется для ручного включения и отключения нагрузки, а также для защиты электрооборудования от сверхтоков. Применяется в системах низкого напряжения до 415 В переменного тока. Подходит для установки в распределительных щитах зданий: жилых комплексов, офисов, больниц, школ, заводов и других объектов с высокой плотностью потребления энергии.

Технические характеристики

• Номинальный ток: 63 А
• Номинальное напряжение: 415 В
• Отключающая способность: 36 кА (Icu и Ics)
• Число полюсов: 3
• Тип расцепителей: электромагнитный (для КЗ) + тепловой (для перегрузок)
• Дополнительные расцепители: независимый (для удалённого отключения) и расцепитель минимального напряжения (защита при просадках)
• Способ монтажа: стационарный (фиксация на DIN-рейке)
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Привод: ручной (ручка управления)
• Конструкция: литой корпус, компактный форм-фактор

Совместимость и монтаж

Модель mgs160n-3tamf0063 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа требуется свободное пространство вокруг аппарата для теплоотвода - минимум 10 мм с каждой стороны. Устройство совместимо с другими аппаратами серии MGS160, что позволяет собирать унифицированные щиты. Подключение проводов - до 50 мм2 (медные). Не требует специальных инструментов, кроме отвертки и изолирующих средств.

Безопасность и стандарты

Автоматический выключатель 3P 50,4–63 A 36 кА серии MGS160 соответствует международным нормам IEC/EN 60947-2. Обеспечивает классическую двухступенчатую защиту: быстрое срабатывание при КЗ за счёт электромагнитного расцепителя и медленное - при длительной перегрузке через тепловой элемент. Наличие расцепителя минимального напряжения предотвращает самопроизвольное включение после аварийного отключения.

Преимущества

• Регулируемый тепловой расцепитель - точная настройка порога срабатывания под конкретную нагрузку
• Высокая отключающая способность (36 кА) - подходит для мест с большими токами КЗ, например, рядом с трансформаторными подстанциями
• Удобный монтаж благодаря компактному литому корпусу и фиксации на рейке
• Поддержка дополнительных функций: независимый расцепитель даёт возможность дистанционного отключения через внешний сигнал
• Гарантия производителя - 5 лет

Ограничения применения

• Не предназначена для установки вне помещений - степень защиты IP20 исключает использование на улице или во влажных средах
• Не подходит для частых оперативных включений/выключений - рассчитана на рабочие циклы, а не на частые коммутации (например, как контактор)
• Требуется проверка токов КЗ в месте установки - если реальный ток КЗ превышает 36 кА, применение недопустимо
• Не имеет встроенной защиты от импульсных перенапряжений - для этого нужны дополнительные устройства (SPD)

Примеры использования

• Главный входной автомат в этажном щите многоквартирного дома
• Защита силового шкафа на производственном участке с двигателями мощностью до 30 кВт
• Щит освещения и розеток в торговом центре
• Распределительный щит больницы, где важна надёжность и наличие дистанционного отключения

Практические советы

• Перед установкой проверьте соответствие тока нагрузки номиналу 63 А - не допускайте постоянной работы на граничных значениях
• Используйте термостойкие клеммы и качественные провода - особенно важно при работе с максимальным током
• При использовании независимого расцепителя убедитесь, что источник сигнала (например, PLC) совместим по напряжению и току
• При сборке щита оставляйте место для возможной замены - модель mgs160n-3tamf0063 не является модульной, её нельзя заменить на меньший номинал без переделки
• Обязательно пометьте автомат в щите - указывайте нагрузку, которую он защищает, чтобы ускорить диагностику
