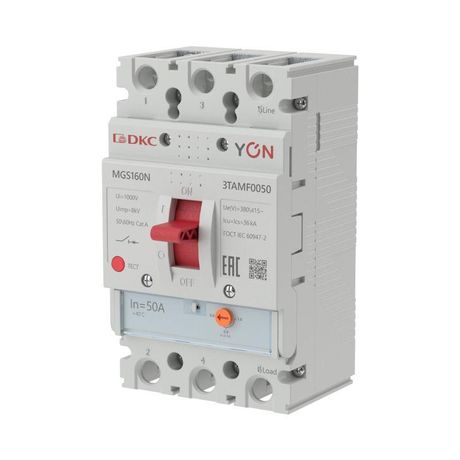

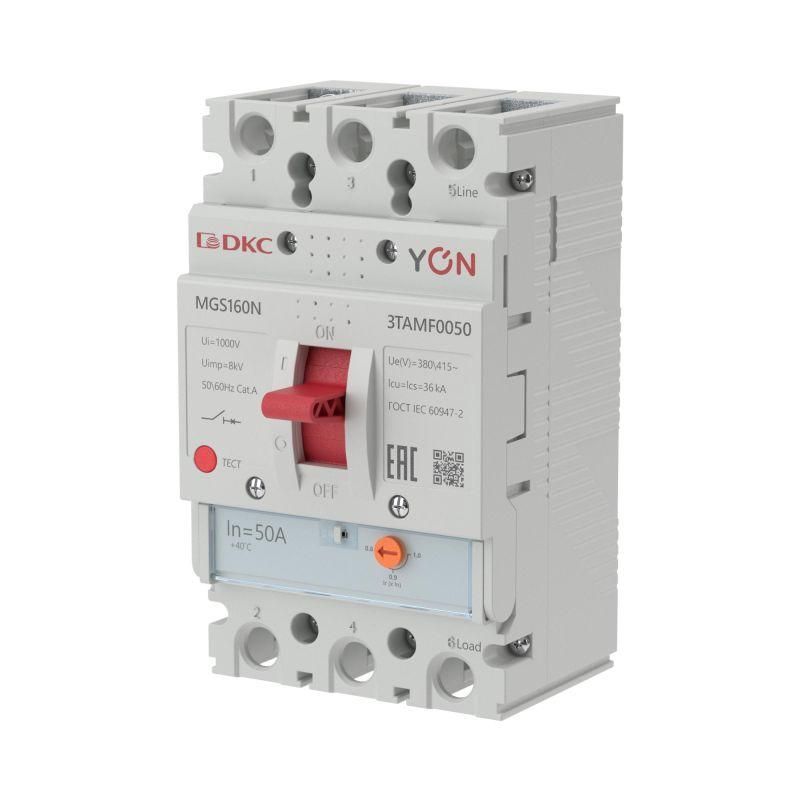

Выключатель автоматический YON MGS160 3P 40-50А 36кА DKC (ДКС) MGS160N-3TAMF0050

Автоматический выключатель MGS160 3P 40-50A 36kA - устройство в литом корпусе от бренда YON (группа DKC), предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Артикул mgs160n-3tamf0050 рассчитан на номинальный ток 50 А и отключающую способность 36 кА, что делает его подходящим для промышленных и коммерческих объектов с высокими требованиями к надежности.

Назначение и область применения

Автоматический выключатель MGS160 3P 40-50A 36kA используется для редких операций включения/отключения нагрузки и постоянной защиты электрических цепей. Применяется в сетях переменного тока до 415 В, трёхфазных системах с заземлённой нейтралью. Подходит для установки в распределительных щитах объектов: многоквартирных домов, офисных зданий, больниц, школ, торговых центров и других объектов социальной и коммерческой инфраструктуры.

Технические характеристики

• Тип: автоматический выключатель в литом корпусе
• Фазность: 3P (три полюса)
• Номинальный ток (In): 50 А
• Отключающая способность (Ics): 36 кА
• Номинальное напряжение: до 415 В AC
• Регулируемый тепловой расцепитель: да (настраивается в пределах номинала)
• Механизм отключения: электромагнитный + тепловой
• Степень защиты: IP20 (защита от доступа пальцев и предметов >12 мм)
• Гарантия производителя: 5 лет

Совместимость и монтаж

Автоматический выключатель MGS160 3P 40-50A 36kA устанавливается на DIN-рейку шириной 35 мм. Клеммы предназначены для подключения медных проводников сечением до 50 мм2. Для обеспечения плотного контакта рекомендуется использовать наконечники типа НШВИ. Монтаж допускается в вертикальном положении - фиксация осуществляется защёлкой на задней части аппарата. Установка в горизонтальном или перевёрнутом положении не предусмотрена.

Безопасность и стандарты

Автоматический выключатель соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Конструкция выполнена из самозатухающего термопластичного материала, обеспечивающего устойчивость к возгоранию. Отключение при КЗ происходит за время менее 10 мс, что снижает риск повреждения оборудования и возникновения дугового замыкания.

Преимущества

• Регулируемый тепловой расцепитель позволяет точно адаптировать порог срабатывания под конкретную нагрузку
• Высокая отключающая способность (36 кА) обеспечивает безопасную работу даже в условиях крупных промышленных сетей
• Литой корпус повышает механическую прочность и герметичность, исключая попадание пыли и влаги внутрь устройства
• Удобный визуальный индикатор состояния (положение рычага) позволяет быстро определить причину отключения
• Широкий ассортимент серий MGS позволяет унифицировать комплектацию щита - от малых токов до 160 А

Ограничения применения

• Не предназначен для частых ручных включений/отключений - для этого требуются контакторы или рубильники
• Не работает в сетях постоянного тока - только переменный ток до 415 В
• Не имеет функции дифференциального тока - для защиты от утечек требуется установка отдельного УЗО
• Не рекомендован для установки в помещениях с температурой ниже -25 C или выше +60 C

Примеры использования

• Защита главного входа в этажный распределительный щит многоквартирного дома
• Щит управления насосной станцией в ЖК
• Вводной аппарат в распределительном шкафе торгового центра
• Защита группы мощных станков на производстве

Практические советы

• Выбирая автоматический выключатель MGS160 3P 40-50A 36kA, проверьте соответствие сечения кабеля и расчетного тока нагрузки - перегрузка свыше 50 А вызовет ложное срабатывание
• Перед первым запуском убедитесь, что все клеммы затянуты моментом 1,8–2,2 Нм - недостаточно затянутые контакты нагреваются
• При проектировании системы учтите, что этот аппарат не заменяет УЗО - для защиты людей от поражения током нужна отдельная защита
• Для обслуживания щита используйте инструмент с изолированными ручками - хотя корпус защищён, работа под напряжением опасна
• Артикул mgs160n-3tamf0050 совместим с другими изделиями серии MGS - можно собирать единый щит с однотипными элементами
