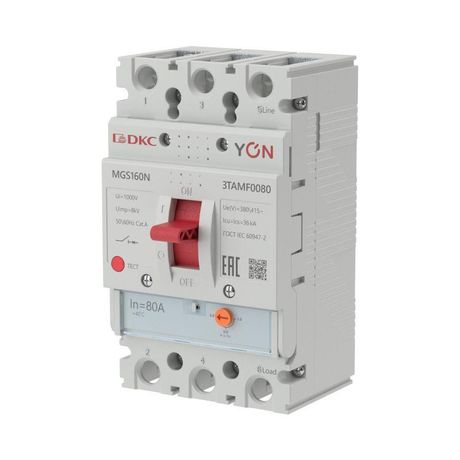

Выключатель автоматический YON MGS160 3P 64-80A 36kA - MGS160N-3TAMF0080 ДКС

Автоматический выключатель MGS160 3P 64-80A 36kA - устройство для защиты электрических цепей от перегрузок и коротких замыканий в сетях до 415 В. Произведённый компанией DKC (YON MAX), этот аппарат с номинальным током 80 А и отключающей способностью 36 кА подходит для стационарной установки в распределительных щитах коммерческих и жилых зданий.

Назначение и область применения

Автоматический выключатель MGS160 3P 64-80A 36kA предназначен для безопасного включения и отключения нагрузок, а также для защиты электрооборудования от повреждений из-за перегрузок и коротких замыканий. Применяется в системах электроснабжения с переменным током до 415 В. Подходит для установки в распределительных щитах многоквартирных домов, офисных центров, больниц, школ и других объектов социальной и коммерческой инфраструктуры.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток (In): 80 А
• Номинальное напряжение: 415 В AC
• Номинальная отключающая способность (Ics): 36 кА
• Тип расцепителя: электромагнитный + тепловой (двухступенчатая защита)
• Дополнительные расцепители: независимый (дистанционное отключение) и расцепитель минимального напряжения (защита при просадках сети)
• Конструкция: фиксированная - несъёмная, устанавливается на шины или крепится жестко
• Метод управления: ручной привод (переключение рычагом)
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды

Совместимость и монтаж

Автоматический выключатель MGS160 3P 64-80A 36kA имеет стационарную конструкцию и монтируется на DIN-рейку 35 мм. Для подключения используются болтовые зажимы - провода должны иметь сечение, соответствующее допустимому току 80 А (обычно медные жилы 16–25 мм2). Устройство совместимо с другими компонентами серии YON MAX MGS, что позволяет собирать унифицированные щитовые решения. Независимый расцепитель требует внешнего источника питания 24–240 В AC/DC для дистанционного отключения.

Безопасность и стандарты

Автоматический выключатель MGS160 3P 64-80A 36kA соответствует международным стандартам IEC 60947-2. Отключающая способность 36 кА обеспечивает надёжное гашение дуги даже при серьёзных аварийных режимах. Литой корпус из термостойкого материала предотвращает распространение пламени и механические повреждения. Гарантия производителя - 5 лет.

Преимущества

• Регулируемый тепловой расцепитель - точная настройка порога срабатывания под конкретную нагрузку
• Универсальный набор дополнительных функций - возможность дистанционного отключения и защиты от недопустимо низкого напряжения
• Высокая отключающая способность (36 кА) - подходит для мощных распределительных пунктов
• Литой корпус - прочность, герметичность и долговечность
• Широкий ассортимент серий MGS - легко найти аналоги для других токов (64 А, 100 А и выше)

Ограничения применения

• Не предназначена для установки во влажных или запылённых помещениях - степень защиты IP20 исключает использование вне закрытых щитовых комнат
• Требуется стационарная установка - нельзя использовать как переносной или мобильный аппарат
• Напряжение сети не должно превышать 415 В - применение в более высоких сетях невозможно
• Независимый расцепитель требует внешнего источника питания - без него функция дистанционного отключения не работает

Примеры использования

• Главный входной автомат в распределительном щите жилого дома
• Защита силового оборудования на производственной линии (конвейеры, насосы, компрессоры)
• Щит освещения и розеток в торговом центре
• Резервный автомат в системе бесперебойного питания (при наличии подходящего расцепителя минимального напряжения)

Практические советы

• Выбирая автоматический выключатель MGS160 3P 64-80A 36kA, проверьте соответствие сечения кабеля и расчетного тока нагрузки - перегрев возможен при недооценке потребления
• При использовании независимого расцепителя убедитесь, что источник питания (например, 24 В DC) подключен правильно и стабилен
• Избегайте установки рядом с источниками тепла - температурные колебания влияют на работу теплового расцепителя
• Для обслуживания используйте только инструменты с изолированными ручками - устройство рассчитано на работу под напряжением
• Закупайте запасные части (расцепители, контакты) заранее - они совместимы с другими моделями серии MGS, но не с другими брендами
