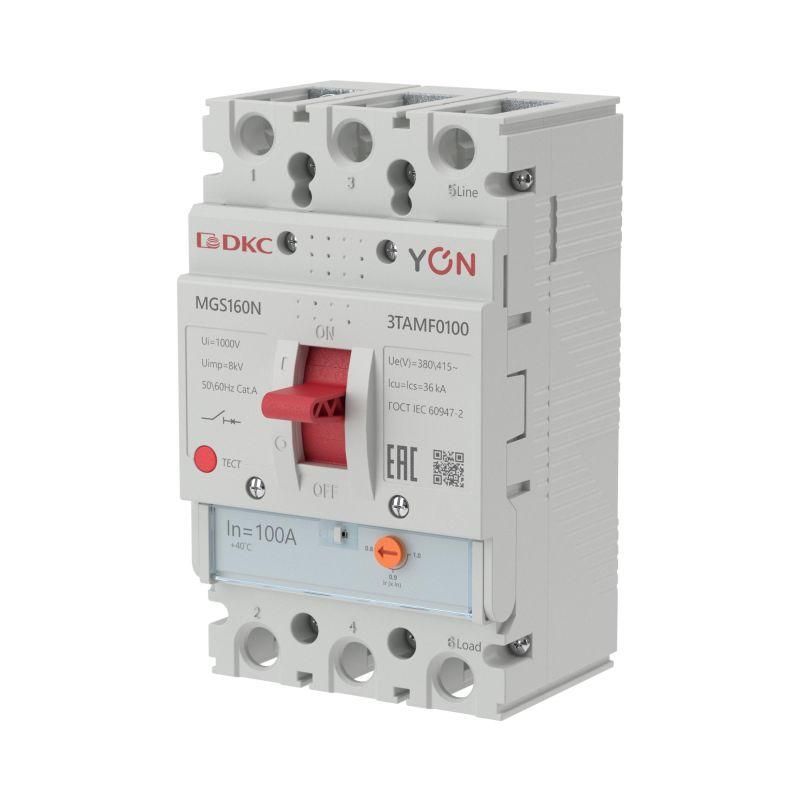

Выключатель автоматический YON MAX MGS160N 3P 80-100А 36кА YON (группа DKC) MGS160N-3TAMF0100

Автоматический выключатель MGS160 3P 80-100A 36kA - устройство для защиты электрических цепей от перегрузок и коротких замыканий в сетях до 415 В. Произведённый компанией DKC (YON MAX), артикул mgs160n-3tamf0100, предназначен для стационарной установки в распределительных щитах коммерческих и жилых зданий.

Назначение и область применения

Автоматический выключатель MGS160 3P 80-100A 36kA обеспечивает безопасное включение и отключение нагрузки, а также защищает проводку и оборудование от повреждений из-за перегрузок и аварийных токов. Применяется в системах электроснабжения зданий: торговых центрах, офисах, жилых комплексах, больницах и школах. Подходит для защиты групповых линий, силового оборудования и распределительных шин.

Технические характеристики

• Количество полюсов: 3 - позволяет контролировать три фазы одновременно
• Номинальный ток: 100 А - максимальный постоянный ток, который выдерживает аппарат без срабатывания
• Номинальное напряжение: 415 В - рассчитан на работу в трёхфазных сетях переменного тока
• Номинальная отключающая способность: 36 кА - способен безопасно прервать ток короткого замыкания до 36 тысяч ампер
• Тип расцепителя: электромагнитный + тепловой - защита от КЗ (мгновенная реакция) и перегрузок (задержка по времени)
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли; требует установки внутри закрытого щита
• Монтаж: стационарный, фиксированное исполнение - устанавливается на DIN-рейку, не снимается для обслуживания
• Дополнительные функции: независимый расцепитель и расцепитель минимального напряжения - позволяют удалённо отключить автомат при потере питания или команде с внешнего устройства
• Привод: ручной - управление осуществляется через рычаг на лицевой панели

Совместимость и монтаж

Автоматический выключатель MGS160 3P 80-100A 36kA совместим с DIN-рейкой типа 35 мм, стандартной для промышленных и бытовых щитов. Установка выполняется в закрытых распределительных щитах класса защиты не ниже IP54. Для подключения используйте кабели с площадью сечения, соответствующей номинальному току 100 А - рекомендовано сечение 25–35 мм2 медного провода. Напряжение на входе и выходе должно быть согласовано с 415 В. Дополнительные расцепители подключаются по схеме, указанной в руководстве производителя - требуется отдельное питание для независимого расцепителя.

Безопасность и стандарты

Автоматический выключатель MGS160 3P 80-100A 36kA соответствует международному стандарту IEC/EN 60947-2. Отключающая способность 36 кА проверена в соответствии с требованиями к оборудованию категории B. Сертифицирован для использования в электроустановках до 1000 В переменного тока. Гарантия производителя - 5 лет при соблюдении условий эксплуатации.

Преимущества

• Регулируемый тепловой расцепитель - можно точно настроить порог срабатывания под конкретную нагрузку
• Высокая отключающая способность - обеспечивает безопасность даже при серьёзных КЗ в мощных сетях
• Удобный ручной привод - легко визуально определить состояние (вкл./выкл.) и выполнить ручное отключение
• Литой корпус - прочный, устойчив к механическим воздействиям и химическим средам
• Гибкий ассортимент серии MGS - возможность подбора аналогичных аппаратов с другими токами и функциями для единой системы защиты

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP20 исключает использование на улице или во влажных помещениях без дополнительной герметизации
• Не имеет встроенного дифференциального тока - для защиты от утечек необходимо использовать отдельный УЗО
• Фиксированное исполнение - нельзя демонтировать без отключения всей цепи, что усложняет замену в работающих системах
• Требуется точный подбор сечения кабеля - при использовании слишком тонкого провода возможен перегрев, даже если автомат не сработает

Примеры использования

• Защита главного ввода в жилом доме с потребляемой мощностью до 70 кВт
• Отключение группы мощных насосов на водоканале
• Щитовая распределительной станции в торговом центре
• Контроль питания конвейерной линии на заводе с частыми пусками

Практические советы

• Перед установкой проверьте соответствие номинала автомата (100 А) расчетному току нагрузки - допускается запас до 20%, но не более
• Используйте дополнительные расцепители только при наличии готовой системы управления - они требуют внешнего источника питания
• При сборке щита оставляйте свободное место вокруг аппарата - для теплоотвода и удобства обслуживания
• При замене старого автомата сверьте габариты и тип крепления - MGS160 имеет компактные размеры, но отличается от других серий
• Обязательно сохраните документацию - в случае срабатывания расцепителей важно знать причину и правильно интерпретировать сигналы
