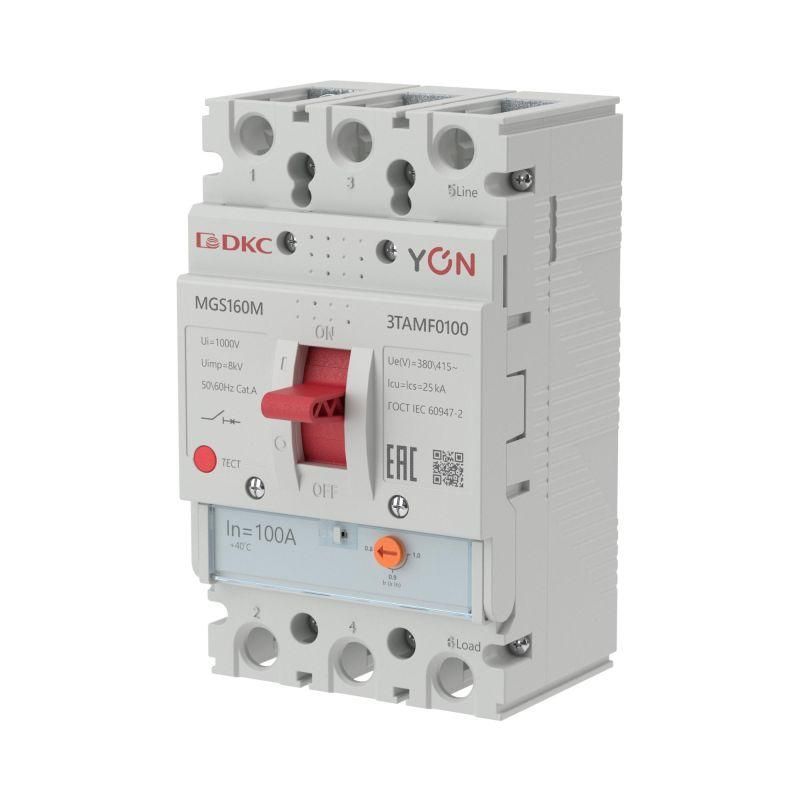

Выключатель автоматический YON MGS160 3P 80-100A 25kA - MGS160M-3TAMF0100 ДКС

Автоматический выключатель 3P 80-100A 25kA - устройство для защиты электрических цепей от перегрузок и коротких замыканий в сетях до 415 В. Модель mgs160m-3tamf0100 из серии YON MAX MGS предназначена для стационарной установки в распределительных щитах коммерческих и общественных зданий.

Назначение и область применения

Автоматический выключатель 3P 80-100A 25kA обеспечивает безопасное включение и отключение нагрузки, а также защищает оборудование от повреждений при перегрузках и аварийных токах. Применяется в системах электроснабжения зданий: торговых центрах, офисах, жилых комплексах, больницах и школах. Подходит для защиты силовых цепей, групповых линий и оборудования с высокой пусковой нагрузкой - например, насосов, компрессоров, кондиционеров.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 100 А
• Номинальное напряжение: 415 В (переменный ток)
• Отключающая способность: 25 кА - способен безопасно прервать максимальный ток короткого замыкания до этого значения
• Тип расцепителей: электромагнитный (для быстрого отключения при КЗ) + тепловой (защита от длительных перегрузок)
• Дополнительные расцепители: независимый (удалённое отключение) и расцепитель минимального напряжения (отключение при просадке напряжения ниже порога)
• Метод управления: ручной привод - включение/выключение через рычаг на лицевой панели
• Степень защиты: IP20 - защита от доступа пальцами и твердыми предметами, но не от воды и пыли
• Конструкция: литой корпус, стационарное исполнение

Совместимость и монтаж

Автоматический выключатель mgs160m-3tamf0100 устанавливается исключительно в стационарном положении на DIN-рейку 35 мм. Для подключения используются болтовые зажимы - провода фиксируются в клеммах сверху и снизу. Устройство совместимо с другими аппаратами серии YON MAX MGS, что позволяет собирать унифицированные щиты. Обязательно соблюдать рекомендованную площадь сечения кабеля: для 100 А - медный кабель 25–35 мм2. Не допускается установка в условиях повышенной влажности или открытых помещениях без дополнительной защиты корпуса.

Безопасность и стандарты

Устройство соответствует международным нормам IEC 60947-2. Наличие двух типов расцепителей обеспечивает селективную защиту: тепловой реагирует на длительные перегрузки, электромагнитный - на внезапные скачки тока. Конструкция литого корпуса предотвращает распространение дуги и снижает риск возгорания. Гарантия производителя - 5 лет при условии правильной эксплуатации.

Преимущества

• Регулируемый тепловой расцепитель - можно точно настроить порог срабатывания под конкретную нагрузку
• Поддержка внешних расцепителей - возможность удаленного отключения и защиты от недостаточного напряжения
• Высокая отключающая способность (25 кА) - подходит для мощных распределительных пунктов
• Удобный монтаж на DIN-рейку и четкая маркировка контактов
• Широкий ассортимент серий MGS - легко найти аналогичные устройства для других токов и полюсов

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли
• Не работает в качестве главного рубильника - требует наличия отдельного разъединителя при обслуживании
• Не рассчитан на частое оперативное включение/отключение - предназначен для защиты, а не для регулярного управления нагрузкой
• Требуется точный расчет сечения кабеля; использование меньшего сечения вызывает перегрев и выход из строя

Примеры использования

• Защита вводного автомата в этажном щите многоквартирного дома
• Отключение группы кондиционеров в торговом центре
• Щит питания насосной станции в системе водоснабжения
• Распределительный щит административного здания с несколькими ответвлениями

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля номинальному току 100 А - используйте минимум 25 мм2 меди
• При использовании независимого расцепителя подключите управление через кнопку или сигнал от системы безопасности
• Избегайте установки рядом с источниками тепла - температурные колебания влияют на работу теплового расцепителя
• При сборке щита сохраняйте интервал между аппаратами - это обеспечивает теплоотвод и доступ для обслуживания
• Проверяйте целостность клемм после первого включения - возможна усадка проводов при первом нагреве
