Выключатель автоматический YON MAX MGS125M 3P 80-100А 25кА YON (группа DKC) MGS125M-3TAMF0100

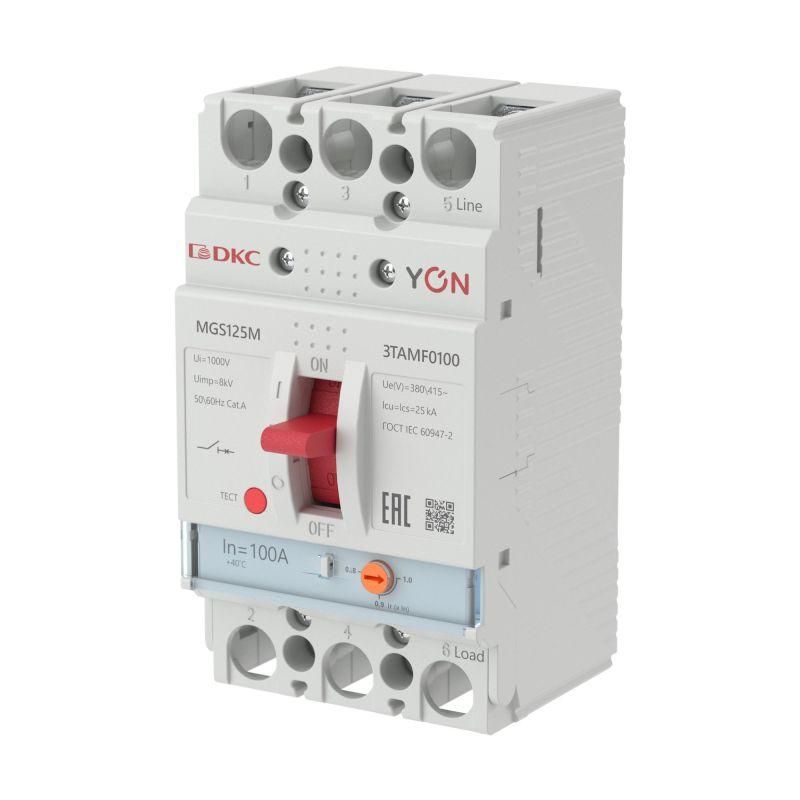

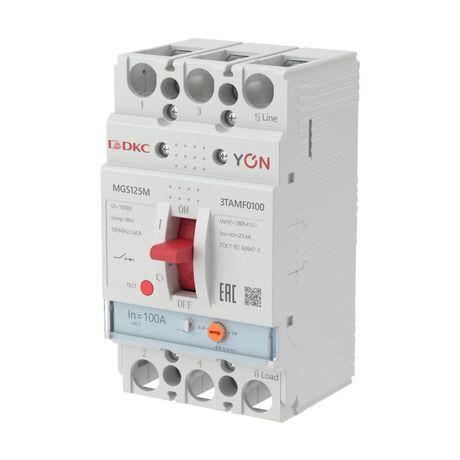

Автоматический выключатель MGS125 3P 80-100A 25kA от бренда YON (группа DKC) - это стационарный аппарат в литом корпусе, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Артикул mgs125m-3tamf0100 рассчитан на номинальный ток 100 А и отключающую способность 25 кА, что делает его подходящим для промышленных и коммерческих объектов с высокими требованиями к надежности.

Назначение и область применения

Автоматический выключатель MGS125 3P 80-100A 25kA предназначен для управления и защиты электрических цепей переменного тока напряжением до 415 В. Он обеспечивает безопасное включение и отключение нагрузки, а также защищает оборудование от повреждений из-за перегрузок и коротких замыканий. Применяется в системах электроснабжения зданий: многоквартирных домах, офисных центрах, больницах, школах и других объектах социальной и коммерческой инфраструктуры. Подходит для установки в распределительных щитах средней и большой мощности.

Технические характеристики

• Номинальное напряжение: 380–415 В - работает в трёхфазной сети с напряжением до 415 В между фазами;
• Номинальный ток: 100 А - максимальный постоянный ток, который выдерживает аппарат без срабатывания;
• Отключающая способность: 25 кА - способность безопасно прервать ток короткого замыкания до 25 тысяч ампер;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Тип конструкции: стационарный - устанавливается в щите и не предусматривает возможность быстрого демонтажа без отключения питания;
• Тип подключения: болтовое - провода крепятся винтами к контактным клеммам;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен - требует установки внутри закрытого шкафа.

Совместимость и монтаж

Автоматический выключатель MGS125 3P 80-100A 25kA совместим с шинами DIN 35 мм и монтируется в стандартные распределительные щиты. Для подключения требуется подготовить провода сечением, соответствующим току 100 А - обычно 25–35 мм2 медного провода. Болтовые клеммы обеспечивают прочное соединение, но требуют периодической проверки затяжки. Установка возможна только в сухих помещениях с температурой от -5C до +40C. Монтаж следует выполнять после полного отключения питания и с соблюдением правил безопасности.

Безопасность и стандарты

Автоматический выключатель MGS125 3P 80-100A 25kA соответствует международным стандартам IEC/EN 60947-2 для автоматических выключателей в литом корпусе. Конструкция обеспечивает предотвращение случайного контакта с токоведущими частями благодаря изоляционному литому корпусу. Наличие регулируемого теплового расцепителя позволяет точно настроить порог срабатывания при перегрузках, снижая риск ложных срабатываний.

Преимущества

• Регулируемый тепловой расцепитель - можно адаптировать чувствительность к перегрузкам под конкретную нагрузку;
• Высокая отключающая способность 25 кА - обеспечивает безопасность даже при серьёзных аварийных режимах;
• Литой корпус - повышенная механическая прочность и долговечность;
• Широкий ассортимент серии MGS - легко найти аналоги с другими значениями тока и числом полюсов для масштабирования системы;
• Гарантия 5 лет - подтверждает качество сборки и материалы.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 исключает использование во влажных, пыльных или агрессивных средах;
• Требует стационарной установки - нельзя использовать как переносной или мобильный аппарат;
• Подходит только для трёхфазных сетей - не применяется в однофазных цепях без доработки;
• Не имеет встроенного дугогашения для экстремальных условий - не рекомендован для мест с частыми импульсными перегрузками без дополнительной защиты.

Примеры использования

• Главный входной автомат в щите многоквартирного дома;
• Защита силового оборудования на производственной линии - насосы, компрессоры, конвейеры;
• Распределительный автомат для группы освещения и розеток в торговом центре;
• Щитовая защита HVAC-систем в административных зданиях.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля номинальному току 100 А - недостаточное сечение вызывает нагрев и выход из строя;
• Используйте только качественные болты и шайбы при подключении - слабый контакт увеличивает вероятность перегрева;
• Убедитесь, что щит имеет достаточные габариты для теплоотвода - перегрев снижает срок службы аппарата;
• При проектировании учтите, что MGS125 - это часть серии YON MAX; другие модели этой серии позволяют легко расширить систему без изменения принципа монтажа;
• Проверяйте состояние контактов и затяжку винтов каждые 1–2 года - особенно в условиях вибраций или высокой нагрузки.
