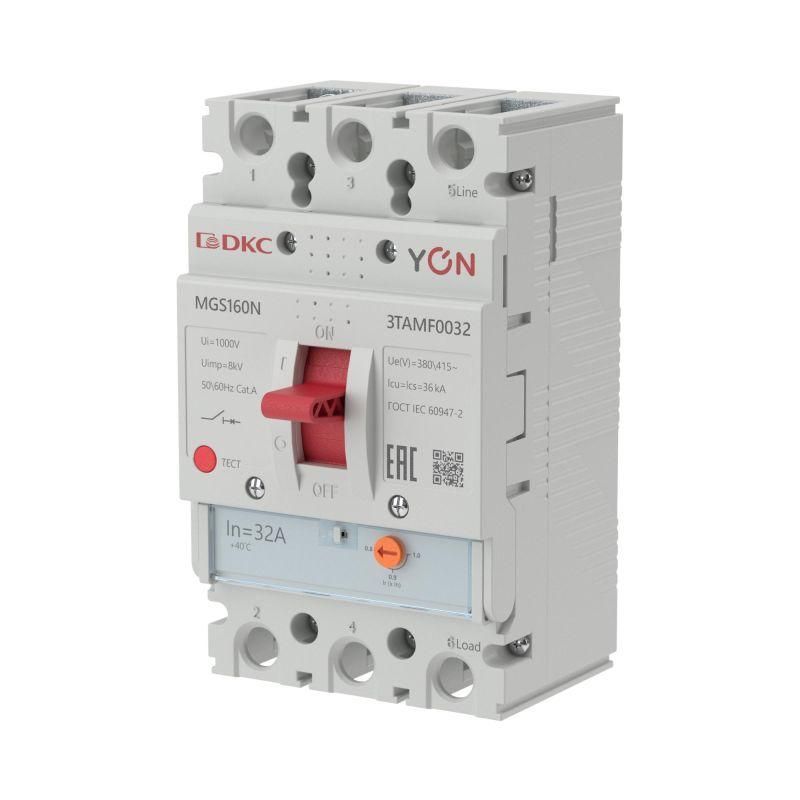

Выключатель автоматический YON MGS160 3P 25,6-32A 36kA - MGS160N-3TAMF0032 ДКС

Автоматический выключатель 3P 25,6–32 A 36 кА серии MGS160 от DKC (YON MAX) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в сетях до 415 В. Модель mgs160n-3tamf0032 обеспечивает надёжную работу в промышленных и коммерческих объектах благодаря стационарному монтажу, регулируемой защите и высокой отключающей способности.

Назначение и область применения

Автоматический выключатель 3P 25,6–32 A 36 кА серии MGS160 используется для:

• Защиты трёхфазных электрических цепей от перегрузок и коротких замыканий;
• Руководимого включения и отключения нагрузки в штатном режиме;
• Обеспечения безопасности электроустановок в зданиях с высокими требованиями к надёжности.

Подходит для установки в распределительных щитах объектов: многоквартирных домов, офисных центров, больниц, школ, заводов и других объектов социальной и коммерческой инфраструктуры.

Технические характеристики

• Количество полюсов: 3 - защита всех трёх фаз одновременно.
• Номинальный ток (In): 32 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Диапазон настройки защиты от перегрузки: 25,6–32 А - можно точно настроить порог срабатывания под конкретную нагрузку.
• Номинальная отключающая способность (Icu/Ics): 36 кА - способен безопасно отключить цепь даже при сверхтоке до 36 тысяч ампер.
• Номинальное напряжение: 415 В - рассчитан на использование в трёхфазных сетях переменного тока с линейным напряжением до 415 В.
• Тип расцепителя: электромагнитный (для КЗ) + тепловой (для перегрузки) - двойная защита с точной реакцией на разные типы аварий.
• Дополнительные расцепители: независимый (удалённое отключение) и расцепитель минимального напряжения - позволяют управлять выключателем издалека или отключать при проседании напряжения ниже допустимого уровня.
• Степень защиты IP20: защита от доступа пальцев и предметов более 12 мм, но не защищён от пыли и воды - требует установки внутри закрытого щита.
• Конструкция: встраиваемое устройство фиксированной установки - не предназначено для перемещения после монтажа.
• Способ подключения: болтовое - требуется затяжка клемм гаечными ключами, не поддерживает быстрое подключение к шинам.

Совместимость и монтаж

Автоматический выключатель 3P 25,6–32 A 36 кА серии MGS160 монтируется исключительно в стационарных распределительных щитах. Подключение силовых проводов осуществляется через болтовые клеммы - необходимо использовать подходящие наконечники и соблюдать момент затяжки, указанный в документации производителя. Устройство не совместимо с DIN-рейкой, так как имеет фиксированную конструкцию и крепится непосредственно к основанию щита. Для работы с дополнительными расцепителями требуется подводка управления (24/230 В) и правильная схема подключения согласно схеме в паспорте.

Безопасность и стандарты

Модель соответствует международным нормам для автоматических выключателей в литом корпусе. Применяется в системах, где важна отказоустойчивость и соответствие требованиям ГОСТ Р 50030.2 и IEC 60947-2. Высокая отключающая способность 36 кА позволяет гарантировать безопасность даже в условиях возможного крупного КЗ на вводе или вблизи трансформаторной подстанции.

Преимущества

• Регулируемый тепловой расцепитель - позволяет адаптировать порог срабатывания под реальные условия нагрузки, снижает риск ложных срабатываний.
• Широкий ассортимент серии MGS - возможность подобрать аналогичные модели с другими токами, количеством полюсов или функциями для единой системы защиты.
• Литой корпус повышенной прочности - устойчив к механическим воздействиям и длительной эксплуатации в сложных условиях.
• Гарантия 5 лет - подтверждает качество сборки и материалы, используемые в производстве.
• Удобный ручной привод - наглядное положение контактов (вкл./выкл.) и простое управление без специнструментов.

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от пыли и влаги.
• Фиксированный монтаж - нельзя демонтировать и переустанавливать без разборки щита.
• Требуется ручная затяжка болтов - не подходит для сред с частыми вибрациями без дополнительной фиксации проводов.
• Не имеет встроенного дистанционного управления - для удалённого отключения необходим внешний независимый расцепитель.
• Не рекомендован для использования в сетях выше 415 В - превышение напряжения выводит аппарат из гарантийных условий и создаёт риск пробоя.

Примеры использования

• Главный входной автомат в распределительном щите многоэтажного дома.
• Щит питания группы оборудования на производственной линии (конвейеры, насосы, компрессоры).
• Распределительный щит торгового центра - защита освещения, HVAC, лифтовых систем.
• Цифровая инфраструктура: серверные комнаты, ЦОД - как часть системы бесперебойного питания с контролируемым отключением.

Практические советы

• Перед монтажом проверьте, что номинальный ток нагрузки не превышает 80 % от 32 А (не более 25,6 А постоянной нагрузки) - это продлит срок службы расцепителей.
• Используйте медные провода с сечением, соответствующим току 32 А (обычно 6–10 мм2), и обязательно примените наконечники типа “штыревые” или “вилочные”.
• При использовании независимого расцепителя - подключайте его к источнику с тем же напряжением, которое указано в паспорте (например, 24 В DC / 230 В AC).
• Проверяйте момент затяжки болтов - слишком слабая затяжка вызывает перегрев, слишком сильная - повреждает контактную группу.
• Для обслуживания - всегда отключайте питание и проверяйте отсутствие напряжения перед работой; не открывайте корпус во время работы!
