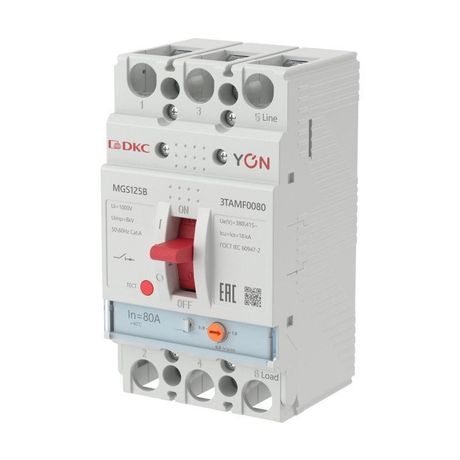

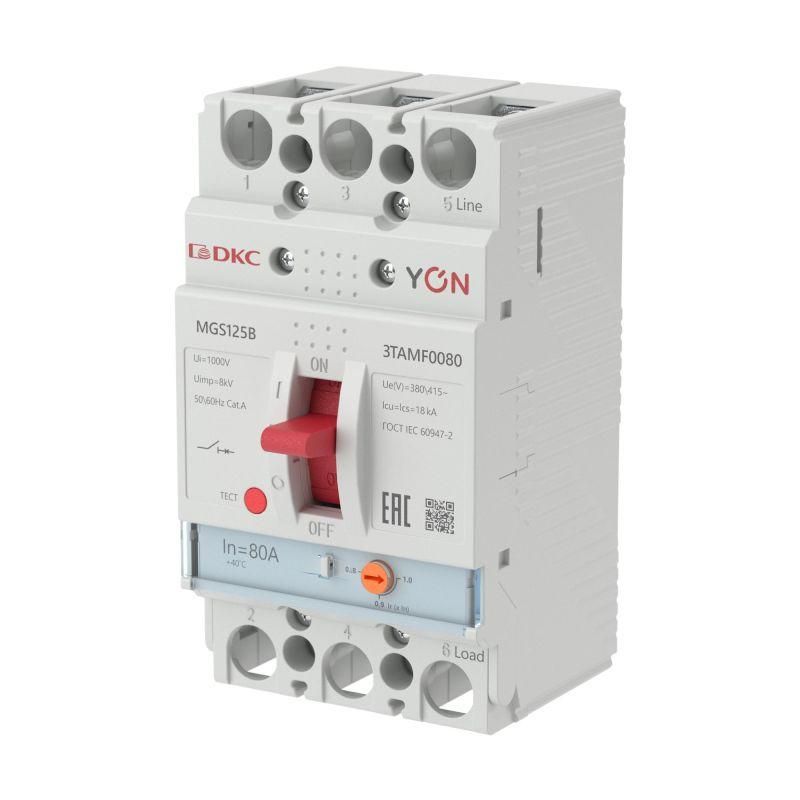

Выключатель автоматический YON MAX MGS125B 3P 64-80А 18кА YON (группа DKC) MGS125B-3TAMF0080

Автоматический выключатель MGS125 3P 64-80A 18kA - трёхполюсное устройство в литом корпусе от бренда YON (группа DKC), предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Артикул mgs125b-3tamf0080 рассчитан на номинальный ток 80 А и отключающую способность 18 кА, что делает его подходящим для стационарной установки в распределительных щитах коммерческих и промышленных объектов.

Назначение и область применения

Автоматический выключатель MGS125 3P 64-80A 18kA обеспечивает безопасное включение и отключение нагрузки, а также защищает электрооборудование от повреждений из-за перегрузок и коротких замыканий. Применяется в сетях переменного тока до 415 В. Подходит для использования в распределительных устройствах зданий: торгово-офисных центров, жилых комплексов, больниц, школ и других объектов социальной инфраструктуры. Устройство устанавливается в стационарные шкафы и щиты, где требуется надёжная и долговечная защита.

Технические характеристики

• Номинальный ток: 80 А
• Номинальное напряжение: 415 В AC
• Номинальная отключающая способность: 18 кА (по стандарту AC)
• Количество полюсов: 3
• Тип расцепителя: электромагнитный + тепловой (двухступенчатая защита)
• Дополнительный расцепитель: независимый расцепитель минимального напряжения (обеспечивает отключение при снижении напряжения ниже заданного порога)
• Конструкция: стационарная, литой корпус
• Привод: ручной (включение/отключение вручную)
• Подключение силовой цепи: болтовое (зажимы для проводов сечением до 95 мм2)
• Степень защиты IP20: защита от доступа пальцев и крупных предметов, но не от пыли и воды

Совместимость и монтаж

Автоматический выключатель MGS125 3P 64-80A 18kA монтируется исключительно в стационарном исполнении - на DIN-рейку 35 мм или в специальные рампы щита. Для подключения используйте медные провода сечением до 95 мм2. Болтовые зажимы требуют затяжки моментом, соответствующим нормам ГОСТ. Напряжение питания для независимого расцепителя должно быть согласовано с системой управления (обычно 24–240 В AC/DC). Установка возможна только в закрытых помещениях с контролируемой температурой и отсутствием агрессивных сред.

Безопасность и стандарты

Устройство соответствует международным требованиям IEC 60947-2 и российским ГОСТ Р 50030.2. Произведён в соответствии с сертифицированной системой качества ISO 9001. Наличие независимого расцепителя позволяет интегрировать аппарат в системы аварийного отключения, соответствующие требованиям пожарной безопасности и промышленной автоматизации.

Преимущества

• Регулируемый тепловой расцепитель - точная настройка порога срабатывания под конкретную нагрузку
• Высокая отключающая способность 18 кА - устойчивость к мощным КЗ даже в крупных распределительных сетях
• Литой корпус обеспечивает механическую прочность и герметичность контактов
• Гарантия производителя - 5 лет
• Широкий ассортимент серии MGS - возможность подбора аналогов по току, числу полюсов и функциям

Ограничения применения

• Не предназначена для установки на открытом воздухе - степень защиты IP20 не защищает от влаги и пыли
• Не рекомендуется использовать в условиях постоянных вибраций без дополнительной фиксации
• Нельзя применять в сетях постоянного тока - только для переменного тока 50/60 Гц
• Независимый расцепитель требует внешнего источника питания; без него функция отключения по недостатку напряжения не работает

Примеры использования

• Главный входной автомат в распределительном щите многоэтажного офисного здания
• Защита главного питателя для группы станков на производственной линии
• Щит освещения и силовых цепей в медицинском учреждении
• Резервный автомат в системе бесперебойного питания (при наличии совместимого расцепителя)

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и момента затяжки болтов - неверная затяжка вызывает нагрев и выход из строя
• Используйте пробники для проверки наличия напряжения перед обслуживанием - даже при отключенном автоматах есть опасность на выводах
• При использовании независимого расцепителя убедитесь, что источник питания настроен на напряжение, указанное в паспорте аппарата
• Для проектирования выбирайте автомат с запасом по току: если нагрузка близка к 80 А, лучше взять следующую ступень (например, 100 А), чтобы избежать ложных срабатываний
• Модель mgs125b-3tamf0080 совместима с другими автоматами серии MGS - можно собирать унифицированные щиты с одинаковым интерфейсом и креплениями
