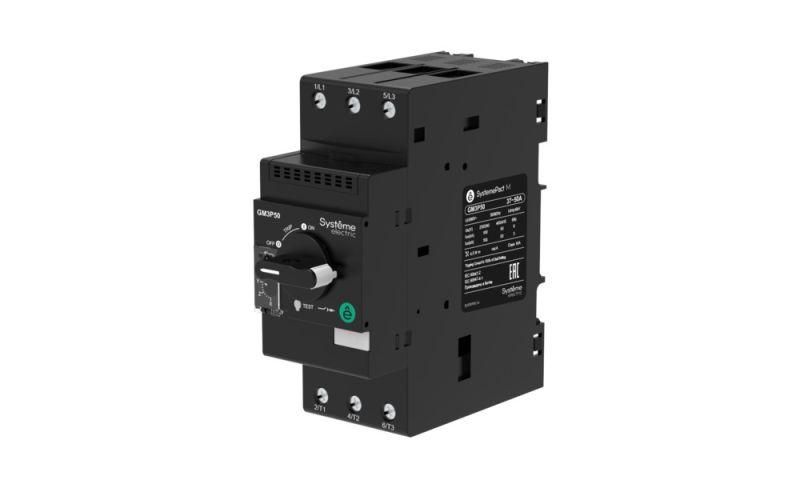

Выключатель автоматический защиты двигателя GM3P 48-65А комбинир. расцеп. поворотн. рукоят. винт. зажим SE GM3P65 APC

Автоматический выключатель защиты двигателя GM3P 48-65А (артикул gm3p65) от бренда Systeme Electric предназначен для надёжного управления и защиты электродвигателей от перегрузки и короткого замыкания. Модель с комбинированным расцепителем, поворотной рукояткой и винтовыми зажимами подходит для установки на DIN-рейку или монтажную плату в промышленных системах.

Назначение и область применения

GM3P 48-65А используется для защиты электродвигателей мощностью до 65 А в условиях постоянной нагрузки. Применяется в системах автоматизации: насосах, вентиляторах, компрессорах, конвейерах, станках и другом оборудовании, где важна точная настройка тока срабатывания. Подходит для промышленных цехов, объектов ЖКХ, логистических терминалов и строительных площадок.

Технические характеристики

• Номинальный ток: 48–65 А - регулируемый диапазон, позволяет точно адаптировать защиту под конкретный двигатель;
• Расцепитель: комбинированный - обеспечивает одновременную защиту от перегрузки и короткого замыкания;
• Управление: поворотная рукоятка - удобна для ручного включения/выключения и визуального определения состояния («ON/OFF/TRIPPED»);
• Зажимы: винтовые - обеспечивают прочное соединение с проводниками без необходимости специальных наконечников;
• Монтаж: совместим с DIN-рейкой типа TS35 и крепится винтами на монтажную плату;
• Серия: SystemePact MCP - часть линейки устройств с высокой механической износостойкостью и долгим сроком службы.

Совместимость и монтаж

GM3P 48-65А легко интегрируется в существующие системы. Устанавливается на стандартную DIN-рейку шириной 35 мм. Для фиксации на плите используются два винта, расположенные сбоку корпуса. Кабельные входы рассчитаны на медные жилы сечением до 25 мм2. Нет требований к предварительному обжиму контактов - достаточно зачистить провода и затянуть винты усилием 0,5–0,7 Нм. Рекомендуется проверять плотность соединений после первых 10–20 циклов работы.

Безопасность и стандарты

GM3P соответствует международным нормам IEC 60947-4-1 и IEC 60947-2. Обеспечивает класс защиты IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм. Сертифицирован для работы в температурном диапазоне от –25C до +60C. Не предназначен для установки во взрывоопасных средах или местах с повышенной влажностью без дополнительной защиты.

Преимущества

• Регулируемый ток срабатывания - позволяет точно настроить защиту под реальную нагрузку двигателя, исключая ложные срабатывания;
• Поворотная рукоятка - даёт четкий визуальный сигнал о состоянии устройства (включен / отключен / сработал);
• Винтовые зажимы - снижают риск плохого контакта, особенно при использовании многожильных проводов;
• Высокая механическая прочность - серия SystemePact MCP прошла испытания на 10 000 операций включения/отключения;
• Компактный размер - экономит место на щитовой панели по сравнению с аналогичными моделями других брендов.

Ограничения применения

• Не подходит для защиты двигателей с током выше 65 А - требуется выбрать модель с большим номиналом;
• Не имеет функции дистанционного управления - управление только через рукоятку;
• Не рекомендован для установки вне закрытых шкафов - отсутствует защита от воды и пыли (IP20);
• Не предназначен для частотного управления - работает только с сетевыми напряжениями 50/60 Гц;
• Требуется периодическая проверка затяжки винтов - особенно при работе с вибрационным оборудованием.

Примеры использования

• Защита асинхронного двигателя 30 кВт на конвейере в пищевой промышленности;
• Контроль тока в насосной станции водоснабжения с переменной нагрузкой;
• Стартовая защита вентилятора в HVAC-системе офисного здания;
• Подключение к пускателю в щитовой автоматизации производства.

Практические советы

• Перед установкой убедитесь, что выбранный ток срабатывания (между 48 и 65 А) соответствует номинальному току двигателя +-10%;
• Избегайте перегрева - не располагайте GM3P рядом с источниками тепла или другими нагреваемыми элементами;
• При использовании многожильных проводов используйте наконечники - они увеличат надёжность соединения, хотя и не обязательны;
• После первого срабатывания проверьте состояние контактов и затяжку зажимов - возможна микросварка при больших токах КЗ;
• Для сложных систем рекомендуется использовать в паре с тепловым реле - даже при наличии комбинированного расцепителя это повышает точность защиты.
