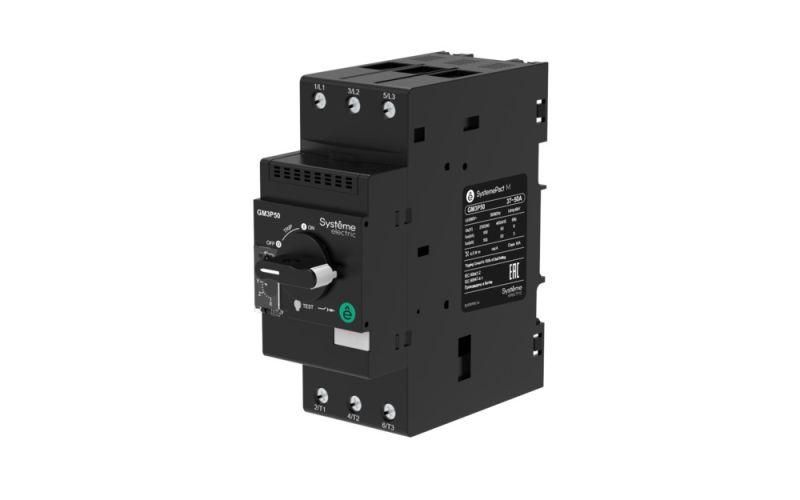

Выключатель автоматический защиты двигателя GM3P 23-32А комбинир. расцеп. поворотн. рукоят. винт. зажим SE GM3P32 APC

Автоматический выключатель защиты двигателя GM3P 23-32А комбинированный расцепитель поворотная рукоятка винтовой зажим (GV3P32) от Systeme Electric предназначен для надёжного управления и защиты электродвигателей от перегрузки и короткого замыкания. Модель GV3P32 из серии SystemePact MCP - оптимальный выбор для промышленных систем, где важна точная настройка и долгий срок службы.

Назначение и область применения

GM3P 23-32А используется для защиты электродвигателей мощностью до 15–18 кВт (в зависимости от напряжения и класса изоляции). Он обеспечивает автоматическое отключение при превышении тока нагрузки и при возникновении короткого замыкания. Подходит для установки в панелях управления станков, насосов, компрессоров, конвейеров, вентиляционных систем и других промышленных устройств. Применяется в цехах, на складах, в ЖКХ и на строительных площадках.

Технические характеристики

• Номинальный ток расцепления: 23 – 32 А (регулируемый диапазон)
• Тип расцепителя: комбинированный (тепловой + магнитный)
• Метод управления: поворотная рукоятка - позволяет визуально определить положение (вкл/выкл/триппер)
• Тип зажимов: винтовые - обеспечивают прочное соединение с проводами до 4 мм2
• Монтаж: на DIN-рейку (35 мм) или через отверстия для винтов (до 4 мм)
• Стандарт: соответствует IEC 60947-4-1 и IEC 60947-2
• Рабочее напряжение: до 690 В переменного тока (AC)
• Частота: 50/60 Гц

Совместимость и монтаж

GM3P 23-32А совместим с DIN-рейками стандарта EN 60715. Для монтажа на плату используются два фиксирующих отверстия под винты M4. Установка возможна в любом положении - горизонтальном или вертикальном. Клеммы рассчитаны на медные жилы сечением 0,5–4 мм2. Не допускается использование многожильных проводов без наконечников. Рукоятка имеет три четких положения: «I» (включено), «O» (выключено), «T» (сработало). После срабатывания необходимо вручную перевести её в положение «O», затем снова в «I».

Безопасность и стандарты

Выключатель сертифицирован по международным стандартам IEC 60947-4-1 (для двигателей) и IEC 60947-2 (для автоматических выключателей). Обеспечивает защиту от перегрева за счёт теплового расцепителя и от сверхтоков - за счёт магнитного. Соответствует требованиям безопасности для промышленного оборудования в условиях повышенной влажности и запылённости. Не содержит свинца и других опасных веществ согласно RoHS.

Преимущества

• Регулируемый тепловой расцепитель - можно точно адаптировать порог срабатывания под реальный ток двигателя
• Поворотная рукоятка - удобна для быстрого осмотра состояния устройства без вскрытия корпуса
• Винтовые зажимы - надёжнее, чем пружинные, особенно при частых вибрациях
• Универсальная система крепления - подходит как для шкафов, так и для монтажа прямо на оборудование
• Индикация срабатывания - чёткий сигнал «T» снижает время диагностики отказа

Ограничения применения

• Не предназначен для защиты цепей освещения, нагревателей или электроники - только для двигателей
• Не работает при постоянном токе (DC) - только для AC
• Запрещена установка в местах с температурой ниже -25C или выше +60C
• Не рекомендуется использовать в средах с высокой концентрацией масла, химикатов или солевых паров без дополнительной герметизации
• Не является полноценным контактором - требует внешнего пускателя для частого включения/выключения

Примеры использования

• Защита асинхронного двигателя 7,5 кВт на конвейере в пищевой промышленности
• Контроль тока насоса в системе водоснабжения здания
• Обеспечение аварийного отключения вентилятора в HVAC-системе
• Подключение к пускателю в щите управления станком ЧПУ

Практические советы

• Перед установкой проверьте номинальный ток двигателя - он должен попадать в диапазон 23–32 А. Настройте расцепитель на 10–15% выше рабочего тока двигателя для исключения ложных срабатываний.
• Используйте наконечники на многожильных проводах - они предотвращают ослабление контакта при вибрации.
• После первого включения проверьте работу рукоятки: она должна легко переходить между положениями без усилия.
• Группируйте несколько GM3P 23-32А рядом - это упрощает обслуживание и снижает риск путаницы при диагностике.
• Не закрывайте корпус полностью, если есть риск перегрева - необходим свободный доступ воздуха вокруг аппарата.
