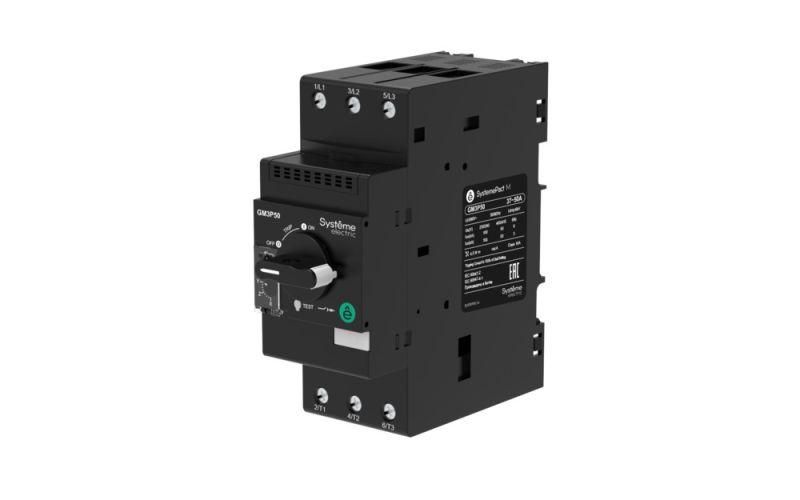

Выключатель автоматический защиты двигателя GM3P 17-25А комбинир. расцеп. поворотн. рукоят. винт. зажим SE GM3P25 APC

Автоматический выключатель защиты двигателя GV3P25 от Systeme Electric - надёжный аппарат для защиты электродвигателей от перегрузки и короткого замыкания. Устройство сочетает регулируемый тепловой и магнитный расцепители, поворотную рукоятку и винтовые зажимы, что делает его удобным для монтажа и обслуживания в промышленных системах.

Назначение и область применения

GV3P25 предназначен для защиты электродвигателей мощностью до 17–25 А в цепях переменного тока. Применяется там, где требуется точная настройка порога срабатывания и быстрое отключение при аварии. Подходит для установки на станках, насосах, компрессорах, конвейерах, вентиляционных системах и других устройствах промышленного оборудования. Также используется в объектах инфраструктуры и строительстве, где важна надёжность и долгий срок службы.

Технические характеристики

• Номинальный ток регулирования: 17 – 25 А
• Тип расцепителя: комбинированный (тепловой + магнитный)
• Управление: поворотная рукоятка (положения “I” - вкл, “O” - выкл, “T” - триппер)
• Зажимы проводов: винтовые, подходят для медных жил
• Монтаж: на DIN-рейку (35 мм) или через отверстия для винтов
• Рабочее напряжение: до 690 В AC (частота 50/60 Гц)
• Степень защиты: IP20 (защита от прикосновений и предметов >12 мм)

Совместимость и монтаж

GV3P25 совместим со всеми стандартными DIN-рейками типа EN 60715. Для монтажа на плату используются два фиксирующих отверстия под винты M4. Поворотная рукоятка обеспечивает наглядное управление: положение “I” - включено, “O” - выключено, “T” - указывает на сработавший расцепитель. Винтовые зажимы рассчитаны на провода сечением от 0,75 до 2,5 мм2. Перед подключением проверьте соответствие сечения кабеля и момент затяжки - избыточное усилие может повредить контакт.

Преимущества

• Регулируемый тепловой расцепитель позволяет точно адаптировать защиту под реальную нагрузку двигателя
• Поворотная рукоятка даёт четкую визуализацию состояния аппарата даже в условиях ограниченного доступа
• Комбинированная защита - одновременно против перегрузки (тепловой) и короткого замыкания (магнитный)
• Гибкий монтаж: можно закрепить как на рейке, так и на поверхности
• Интеграция в серию SystemePact MCP - гарантирует совместимость с другими элементами системы автоматизации

Ограничения применения

• Не предназначен для работы в средах с высокой запылённостью, влагой или химически активными газами - степень защиты IP20 не обеспечивает герметичность
• Не рекомендован для частых операций включения/выключения более 10 раз в час - это снижает срок службы контактов
• Не защищает от перекоса фаз или потери одной фазы - требует дополнительных устройств (например, реле контроля фаз)
• Не поддерживает дистанционное управление - только ручное управление через рукоятку

Примеры использования

• Защита асинхронного двигателя 3 кВт на конвейере в пищевой промышленности
• Подключение насоса для подачи воды в системе водоснабжения здания
• Контроль работы вентилятора в HVAC-системе с частотным преобразователем
• Обеспечение безопасности электропривода в станке с ЧПУ

Практические советы

• Настройте ток срабатывания теплового расцепителя близко к номинальному току двигателя - обычно 85–100 % от паспортного значения
• Перед первым включением проверьте, что рукоятка находится в положении “O”, затем переведите её в “I” - это предотвращает случайное включение
• Если GV3P25 часто срабатывает, проверьте: перегрузку двигателя, несоответствие сечения кабеля, наличие механических препятствий
• При использовании на монтажной плате используйте шайбы и правильно затягивайте винты - слабый контакт вызывает перегрев
• Для сервисного обслуживания отключите питание и убедитесь, что рукоятка в положении “O”. После срабатывания - верните рукоятку в “O”, чтобы сбросить триппер, прежде чем снова включать
