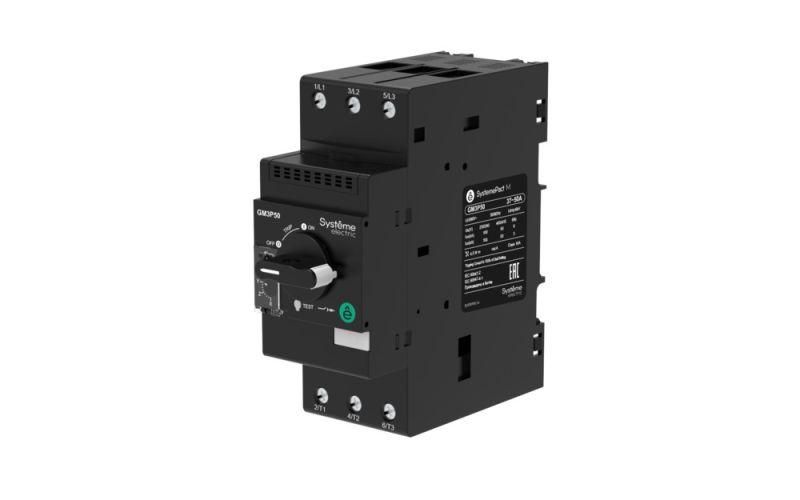

Выключатель автоматический защиты двигателя GM3P 30-40А комбинир. расцеп. поворотн. рукоят. винт. зажим SE GM3P40 APC

Автоматический выключатель защиты двигателя GM3P 30-40А комбинированный расцепитель поворотная рукоятка винтовой зажим (GV3P40) от Systeme Electric предназначен для надёжного управления и защиты электродвигателей от перегрузки и короткого замыкания. Модель GV3P40 из серии SystemePact MCP - оптимальный выбор для промышленных систем, где важна точная настройка и долгий срок службы.

Назначение и область применения

GM3P 30-40А используется для защиты электродвигателей мощностью до 18–22 кВт (в зависимости от напряжения и класса изоляции). Применяется в системах автоматизации: насосах, вентиляторах, компрессорах, конвейерах, станках с ЧПУ. Подходит для установки в щитах промышленных предприятий, ЖКХ, объектах строительства и логистических центрах.

Технические характеристики

• Номинальный ток расцепления: 30–40 А - регулируемый диапазон, позволяет точно адаптировать защиту под реальную нагрузку двигателя;
• Расцепитель: комбинированный - сочетает тепловую защиту от перегрузки и магнитную защиту от короткого замыкания;
• Метод управления: поворотная рукоятка - обеспечивает наглядное положение (вкл/выкл/трип);
• Зажимы: винтовые - подходят для проводов сечением до 16 мм2, обеспечивают прочное соединение без необходимости специальных наконечников;
• Монтаж: DIN-рейка (35 мм) или крепление через отверстия на корпусе;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12 мм, но не от пыли и брызг воды;
• Электрическая жизнь: ≥10 000 операций включения/отключения;
• Рабочее напряжение: до 690 В переменного тока (AC), частота 50/60 Гц.

Совместимость и монтаж

GM3P 30-40А совместим с другими устройствами серии SystemePact MCP: контакторами, термореле и кнопочными станциями. Для монтажа:

• На DIN-рейку: просто защёлкнуть фиксаторы снизу корпуса;
• На монтажную плату: использовать четыре винта M4, расположенные по углам корпуса;
• Подключение: провода вставляются в винтовые зажимы, затягиваются моментом 0,5–0,7 Нм - не переусердствуйте, чтобы не повредить контакт;
• Не требует внешнего питания - работает автономно за счёт энергии сети.

Безопасность и стандарты

GM3P соответствует международным нормам IEC 60947-4-1 и IEC 60947-2. Обеспечивает класс защиты от поражения током Class II (двойная изоляция). Устройство сертифицировано для работы в условиях температур от -25C до +60C и относительной влажности до 95% без конденсации.

Преимущества

• Регулируемый тепловой расцепитель - можно задать ток срабатывания в пределах 30–40 А, что исключает ложные срабатывания при пусковых токах двигателей;
• Поворотная рукоятка - удобна для быстрого визуального контроля состояния даже в плотном щите;
• Винтовые зажимы - позволяют подключать одножильные и многожильные провода без подготовки, снижают риск плохого контакта;
• Компактный размер - экономит место в шкафах по сравнению с аналогичными моделями других брендов;
• Индикация срабатывания - красный флажок на рукоятке показывает, что произошло отключение по перегрузке или КЗ.

Ограничения применения

• Не предназначен для защиты цепей освещения, нагревателей или электроники - только для электродвигателей;
• IP20 не допускает установку во влажных помещениях без дополнительной защиты (например, в герметичном кожухе);
• Не имеет функции дистанционного управления - нельзя удалённо включить/выключить без внешних контакторов;
• Не рекомендован для частых циклов включения (более 10 раз в час) - это сокращает механический ресурс.

Примеры использования

• Защита асинхронного двигателя 15 кВт на конвейере в пищевой промышленности;
• Контроль пуска насоса в системе водоснабжения высотного здания;
• Обеспечение безопасности вентилятора в HVAC-системе торгового центра;
• Установка в распределительном щите станции техобслуживания для защиты компрессора.

Практические советы

• Перед установкой проверьте номинальный ток двигателя - он должен попадать в диапазон 30–40 А. Если ниже 30 А - выбирайте меньшую модель (например, GV3P25);
• При настройке тока срабатывания используйте шкалу на корпусе: поверните регулятор так, чтобы метка совпадала с нужным значением (например, 35 А);
• После срабатывания по КЗ - всегда проверяйте двигатель и кабель на пробой перед повторным включением;
• Не закрывайте рукоятку пластиковыми крышками - это мешает визуальному контролю и затрудняет экстренное отключение;
• Группируйте несколько GM3P рядом - они одинакового форм-фактора, легко обслуживать и заменять.
