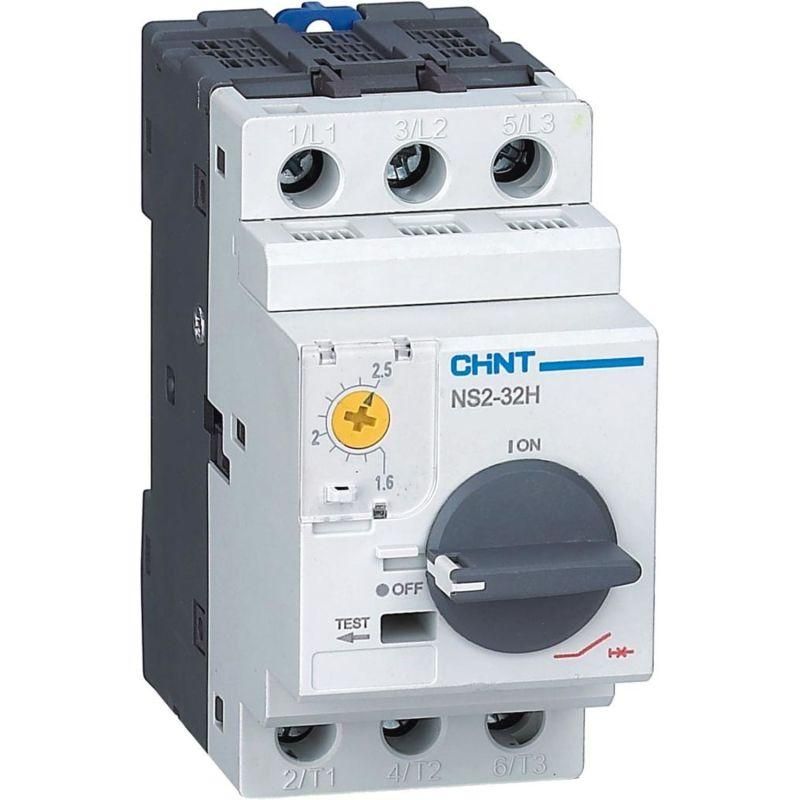

Выключатель автоматический защиты двигателя NS2-32H 2.5-4А с поворотной ручкой (R) CHINT 253599

Автоматический выключатель защиты двигателя CHINT NS2-32H 2.5–4 А с поворотной ручкой предназначен для коммутации и защиты электродвигателей от перегрузок и коротких замыканий. Этот аппарат из серии NS2(X) обеспечивает надёжную работу в промышленных условиях, где важна точная настройка и удобство управления.

Назначение и область применения

Выключатель CHINT NS2-32H 2.5–4 А используется для защиты электродвигателей мощностью до 2,2 кВт при напряжении до 690 В переменного тока. Он применяется в системах управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием с частыми пусками. Устройство сочетает функции рубильника и теплового расцепителя - позволяет вручную включать/выключать двигатель и автоматически отключать его при аварийных режимах.

Технические характеристики

• Номинальный ток: 2,5–4 А - регулируемый порог срабатывания тепловой защиты;
• Рабочее напряжение: до 690 В AC - подходит для трёхфазных сетей промышленного типа;
• Максимальная коммутационная способность: соответствует стандарту IEC 60947-4-1;
• Степень защиты: IP20 - защищён от доступа пальцами, но не от пыли и брызг воды;
• Установка: на DIN-рейку 35 мм - совместим со стандартными щитами;
• Ручка управления: поворотная, с фиксацией в положениях «ON» и «OFF» - обеспечивает наглядное состояние устройства;
• Индикация: визуальное определение состояния через положение ручки - легко отличить отключенное положение.

Совместимость и монтаж

CHINT NS2-32H 2.5–4 А устанавливается на DIN-рейку стандартного размера 35 мм. Подключение проводов осуществляется зажимами сверху и снизу - допускаются медные жилы сечением до 4 мм2. Для правильной работы важно соблюдать момент затяжки контактов - не более 0,8 Нм. Поворотная ручка требует свободного пространства вокруг аппарата для поворота на 90° - рекомендуется оставлять минимум 20 мм с каждой стороны.

Безопасность и стандарты

Выключатель соответствует международным нормам IEC 60947-4-1 и IEC 60947-2. Применяет термомагнитную защиту, что исключает случайные срабатывания при кратковременных перегрузках. Конструкция выполнена из самозатухающего полимера - снижает риск распространения пламени при внутреннем пробое.

Преимущества

• Регулируемый ток срабатывания (2,5–4 А) - можно точно адаптировать под конкретный двигатель;
• Поворотная ручка - удобнее в использовании, чем кнопочные варианты, особенно в темноте или с перчатками;
• Чёткая визуальная индикация - сразу видно, включено устройство или отключено;
• Надёжная механическая прочность - рассчитана на 10 000 циклов включения/отключения;
• Совместимость с другими элементами серии NS2(X) - можно собирать модульные решения в одном шкафе.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли;
• Не подходит для защиты двигателей выше 2,2 кВт - превышение тока вызывает ложные срабатывания или выход из строя;
• Не имеет дистанционного управления - управление только вручную через ручку;
• Не оснащён контактами сигнализации - нельзя подключить удалённую индикацию состояния.

Примеры использования

• Защита малых насосов в системах водоснабжения;
• Контроль вентиляторов в HVAC-системах;
• Управление конвейерными лентами на пищевых производствах;
• Защита компрессоров в воздушных установках;
• Подключение пускателей в панелях управления станков.

Практические советы

• Выбирая CHINT NS2-32H 2.5–4 А, проверьте номинальный ток двигателя - он должен попадать в диапазон 2,5–4 А; если ток выше - выбирайте модель с большим пределом;
• Перед первым запуском убедитесь, что ручка находится в положении OFF - так вы избежите внезапного пуска;
• При многократных срабатываниях проверьте двигатель на заклинивание или перегрев - возможно, проблема не в выключателе, а в нагрузке;
• Не используйте этот аппарат вместо контактора - он не предназначен для частой коммутации под нагрузкой больше 10 раз в час;
• Для обслуживания отключите питание и убедитесь, что ручка заблокирована в положении OFF - это правило безопасности.
