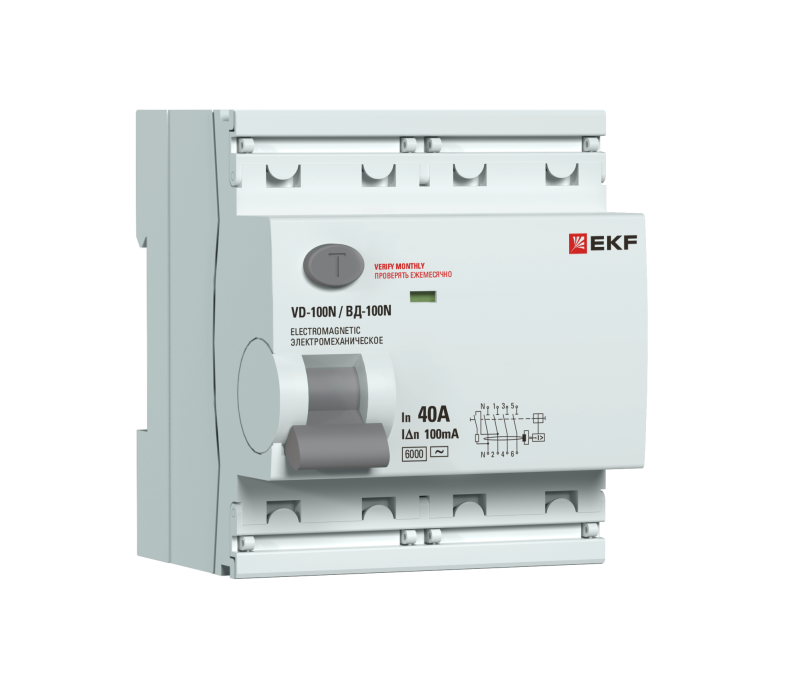

Выключатель дифференциального тока 4п 40А 100мА тип A 6кА ВД-100N электромех. PROxima EKF E1046MA40100

Выключатель дифференциального тока ВД-100N 4P 40А 100мА тип A 6кА электромеханический от бренда EKF - устройство для защиты человека и оборудования от утечек тока в сетях 400 В. Он обеспечивает надёжную работу в условиях промышленной автоматизации и жилых объектов, где важна безопасность и соответствие нормам. Артикул e1046ma40100.

Назначение и область применения

Выключатель дифференциального тока ВД-100N 4P 40А 100мА тип A 6кА электромеханический защищает людей от поражения электрическим током при контакте с повреждёнными металлическими частями оборудования. Также он предотвращает возгорания, вызванные утечками тока, замыканиями на корпус или землю, и отказами изоляции в проводах. Подходит для установки в распределительных щитах жилых домов, офисов, производственных цехов, на участках с мощными электроприборами - например, на станках, насосах, конвейерах и системах вентиляции.

Технические характеристики

• Номинальный ток: 40 А - выдерживает нагрузку до 40 ампер без перегрева.
• Номинальный ток утечки: 100 мА - срабатывает при утечке свыше 100 миллиампер, что соответствует требованиям безопасности для групповой защиты.
• Тип устройства: A - реагирует на переменный ток утечки и пульсирующий постоянный ток, включая импульсы от современной техники (частотные преобразователи, ИБП, компьютеры).
• Количество полюсов: 4 - защищает все фазы и ноль одновременно, подходит для трёхфазных сетей с нулевым проводником.
• Номинальное напряжение: 400 В - работает в сетях 230/400 В, 50 Гц.
• Импульсная устойчивость: 6 кА - способен выдерживать кратковременные скачки тока до 6 тысяч ампер, например, при КЗ.
• Напряжение изоляции: 660 В - повышенная изоляция между контактами и корпусом.
• Номинальное импульсное напряжение: 4 кВ - устойчив к высоковольтным импульсам (например, от молний или коммутационных перенапряжений).
• Степень защиты IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды. Устанавливается внутри закрытых щитов.
• Ширина: 4 модуля - занимает 72 мм по глубине, совместим со стандартными DIN-рейками.
• Сечение проводов: 1–25 мм2 - позволяет подключить медные провода любого распространённого сечения.
• Рабочий диапазон температур: –40…+50 C - можно использовать в холодных помещениях и нагретых цехах.
• Степень загрязнения 2 - рассчитан на условия с небольшим количеством пыли и нетоксичных загрязнений (типично для помещений).

Совместимость и монтаж

Выключатель дифференциального тока ВД-100N 4P 40А 100мА тип A 6кА электромеханический монтируется на DIN-рейку шириной 35 мм. Для установки требуется свободное место в щите глубиной не менее 72 мм. Все четыре полюса подключаются последовательно: L1, L2, L3, N - важно соблюсти правильную полярность нулевого провода. Монтаж выполняется без инструментов: фиксация происходит защёлкой. Обратите внимание: устройство электромеханическое - не требует внешнего питания, работает даже при отключении сети. Это делает его надёжнее в аварийных ситуациях, чем электронные аналоги.

Безопасность и стандарты

Выключатель дифференциального тока ВД-100N соответствует ГОСТ 31601.2.1 (эквивалент IEC 61008-2-1) и IEC 61008-1. Эти стандарты гарантируют точность срабатывания при утечке, долговечность и безопасность при эксплуатации. Применение устройства снижает риск травматизма и пожара, что обязательно для прохождения проверок Ростехнадзора и энергонадзора.

Преимущества

• Электромеханическая конструкция - не зависит от наличия напряжения в сети, сработает даже при полном отключении питания.
• Тип A - единственный подходящий вариант для современного оборудования с выпрямителями и частотными преобразователями.
• Высокая импульсная устойчивость (6 кА) - подходит для мест с нестабильной сетью или рядом с крупной техникой.
• Широкий температурный диапазон - допускает применение в неотапливаемых помещениях и на открытых площадках внутри щитов.
• Поддержка 4-полюсного исполнения - необходим для трёхфазных систем с общим нулём, исключает ложные срабатывания.

Ограничения применения

• Не предназначен для защиты от перегрузок и коротких замыканий - необходимо сочетать с автоматическим выключателем.
• IP20 - нельзя устанавливать во влажных или наружных условиях без дополнительной защиты (корпуса IP54/IP65).
• Не рекомендуется для однофазных бытовых цепей с током утечки ниже 30 мА - здесь лучше выбрать 30 мА, чтобы повысить чувствительность к опасным утечкам.
• Не подходит для цепей с постоянным током - только переменный ток 50 Гц.

Примеры использования

• Щитовая на этаже многоквартирного дома - защита всей группы розеток и освещения.
• Производственный цех с ЧПУ-станками - защита от утечек через частотные преобразователи.
• Котельная с насосами и системами управления - предотвращение пожара при пробое изоляции в кабеле.
• Автомобильный сервис - защита зарядных устройств и компрессоров.

Практические советы

• Перед установкой проверьте сечение кабеля - используйте провода 1–25 мм2, иначе возможен перегрев или плохой контакт.
• Обязательно подключайте ноль (N) к соответствующему выводу - неверное подключение приведёт к отказу работы.
• Проверяйте работоспособность кнопкой «Тест» ежемесячно - это обязательное правило по нормам безопасности.
• Если в щите уже установлен автомат на 40 А, этот выключатель можно монтировать перед ним - так будет обеспечена координация защиты.
• Для сложных объектов с множеством потребителей - используйте ВД-100N как групповое устройство, а не на каждый прибор отдельно - экономит место и стоимость.
