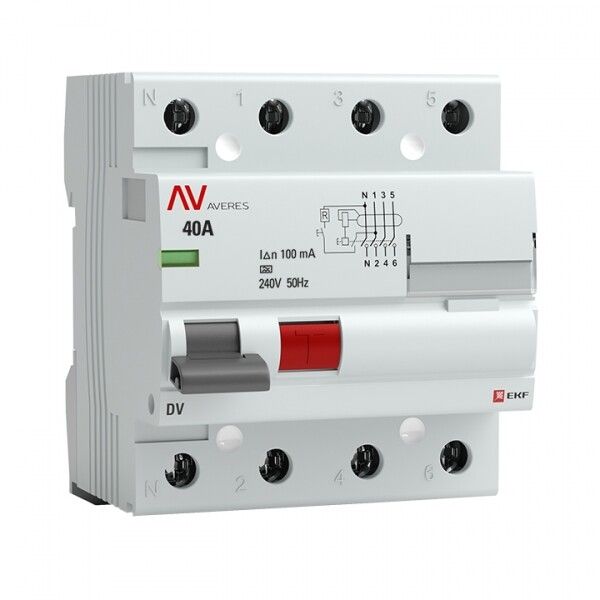

Выключатель дифференциальный (УЗО) DV 4п 40А 100мА тип A AVERES | rccb-4-40-100-a-av EKF

Выключатель дифференциальный (УЗО) 4 полюса 40 А 100 мА тип A электромеханическое от бренда EKF, серия AVERES - это надёжное устройство для защиты людей и оборудования от утечек тока в трёхфазных сетях переменного тока. Подходит для установки в распределительных щитах бытовых и промышленных объектов.

Назначение и область применения

Этот УЗО защищает от поражения электрическим током при случайном прикосновении к оголённым проводникам или оборудованию, оказавшемуся под напряжением. Также предотвращает возгорание, вызванное длительной утечкой тока, которая может привести к перегреву изоляции и КЗ. Устройство работает в паре с автоматическим выключателем - он обеспечивает защиту от перегрузок и коротких замыканий, а УЗО реагирует только на дифференциальные токи. Применяется в системах TN-S, TN-C-S, TT с напряжением до 400 В. Подходит для промышленных станков, конвейеров, насосных групп, а также для распределительных щитов жилых домов, офисов и производственных помещений.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который устройство может коммутировать без повреждений;
• Дифференциальный ток срабатывания: 100 мА - чувствительность к утечкам; сработает при превышении этого значения;
• Тип тока утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от частотных преобразователей, светодиодных драйверов);
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно;
• Номинальное напряжение: 400 В - рабочее напряжение трёхфазной сети;
• Номинальная отключающая способность: 10 кА - способность безопасно отключить цепь при аварийном токе КЗ;
• Напряжение изоляции Ui: 660 В - максимальное напряжение, которое изоляция выдерживает без пробоя;
• Импульсное выдерживаемое напряжение Uimp: 4000 кВ - устойчивость к высоковольтным импульсам (молнии, коммутационные скачки);
• Частота: 50 Гц - предназначено для сетей стандарта РФ/Европы;
• Сечение провода: 1–25 мм2 - позволяет подключать медные жилы от тонких до мощных кабелей;
• Степень защиты IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги - требует установки внутри закрытого щита;
• Рабочая температура: от -10C до +50C - допустимый диапазон для внутренних помещений;
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата с возможностью повышенной влажности;
• Ширина по модулям: 4M - занимает 4 стандартных модуля на DIN-рейке (70,5 мм);
• Глубина монтажа: 50 мм - требуется свободное пространство в щите для правильной установки;
• Род тока: AC - работает только с переменным током;
• Тип устройства: электромеханическое - не зависит от внешнего питания, срабатывает даже при отсутствии напряжения в сети;
• Гарантия: 10 лет (120 месяцев).

Совместимость и монтаж

УЗО устанавливается на DIN-рейку шириной 35 мм. Монтаж выполняется после отключения напряжения. Все клеммы имеют защитные шторки - исключают случайное прикосновение во время подключения. Подключение фаз L1–L3 и N осуществляется согласно маркировке на корпусе. Нулевой провод не должен проходить через другие УЗО или автоматы до этого устройства - иначе будет ложное срабатывание. Обязательно используйте с ним автоматический выключатель на 40 А соответствующего типа (B/C/D) для защиты от перегрузок. Совместим со всеми стандартными щитами, где есть место под 4 модуля и глубина 50 мм. Возможна дополнительная комплектация: сигнализатор положения, дистанционное управление, но они не входят в базовую поставку.

Безопасность и стандарты

Соответствует международному стандарту IEC 61008 и российскому ГОСТ Р 50030. Электромеханическая конструкция гарантирует работоспособность даже при отказе сети - важное преимущество перед электронными аналогами. Сертифицирован для использования в зонах со степенью загрязнения 2 - то есть в помещениях с нормальным уровнем пыли, без агрессивных газов и конденсата. Конструкция не содержит элементов, которые могут выйти из строя при перебоях в питании.

Преимущества

• Электромеханический принцип работы - надёжнее электронных УЗО, особенно при сбоях в сети;
• Высокая отключающая способность 10 кА - выдерживает самые серьёзные аварийные режимы;
• Защитные шторки на клеммах - снижают риск травм при обслуживании;
• Окно реального состояния контактов - показывает, отключено ли устройство механически, а не просто кнопкой “Т”;
• Литая лицевая панель - прочная, не деформируется, легко моется;
• Окно для маркировки - удобно для идентификации цепи в щите;
• Долгий срок службы - 10 лет гарантии, что говорит о качестве сборки и материалов.

Ограничения применения

• Не предназначен для защиты от перегрузок и коротких замыканий - обязательно сочетать с автоматом;
• IP20 - нельзя устанавливать вне щита, на улице или в сырых местах без дополнительной защиты;
• Работает только с переменным током - не подходит для цепей с постоянным током или смешанными источниками;
• Температурный диапазон -10…+50 C - не рекомендуется для неотапливаемых помещений зимой;
• Не защищает от двойной утечки (например, человек касается двух фаз) - только от тока утечки на землю.

Примеры использования

• Щит этажный в многоквартирном доме - защита группы розеток на кухне и в ванной;
• Производственный участок с ЧПУ-станками - защита от утечек, вызванных частотными преобразователями;
• Котельная с насосами и автоматикой - предотвращение пожара из-за старой изоляции;
• Автомобильный сервис - защита зарядных станций и диагностического оборудования;
• Складские помещения с освещением и вентиляцией - снижение риска возгорания при долгих утечках.

Практические советы

• Выбирая УЗО, проверьте, чтобы номинальный ток автомата был равен или меньше 40 А - иначе защита будет некорректной;
• При монтаже соблюдайте полярность: ноль (N) подключается строго к клемме с пометкой N, а не к любой другой;
• Не используйте этот УЗО в однофазных цепях - он слишком большой по размеру и стоимости, лучше взять 2-полюсную версию;
• Проверяйте тестовой кнопкой “T” ежемесячно - даже если устройство кажется “рабочим”, оно может потерять чувствительность;
• При установке в щит с несколькими УЗО - делайте селективную координацию: основной УЗО на 300 мА, ответвления на 100 мА - так избежите массового отключения;
• Обратите внимание на посадочный диаметр: клеммы рассчитаны на провода до 25 мм2 - не пытайтесь запихнуть более толстые жилы, даже если они подходят по площади - контакт может нагреваться.
