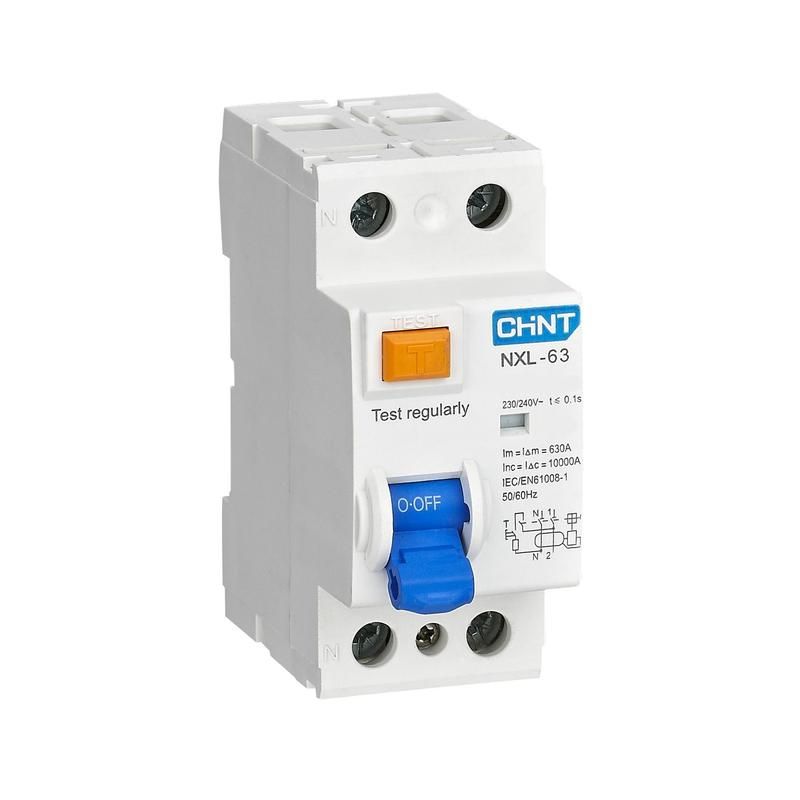

Выключатель дифференциального тока (УЗО) 2п 16А 30мА тип A NXL-63 6кА (R) CHINT 280715

Устройство защитного отключения (УЗО) NXL-63 6кА (R) — это электромеханический аппарат для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых, офисных и промышленных сетях. Номинальный ток 16 А, чувствительность 30 мА и тип A делают этот УЗО подходящим для современной техники с импульсными потребителями, таких как компьютеры, инверторы и светодиодные светильники.

Назначение и область применения

УЗО NXL-63 6кА (R) защищает человека от поражения электрическим током при косвенном прикосновении к поврежденной изоляции оборудования. Также предотвращает возгорание проводки из-за длительных утечек тока. Подходит для установки в распределительных щитах жилых домов, квартир, офисов, мастерских и производственных помещений. Особенно эффективен там, где используются устройства с выпрямителем — инверторы, зарядные станции, ЭЛТ-техника, частотные преобразователи.

Технические характеристики

• Номинальный ток: 16 А — максимальная нагрузка, которую устройство может безопасно коммутировать
• Номинальный ток утечки: 30 мА (0,03 А) — порог срабатывания, при котором УЗО отключает питание
• Тип по току утечки: A — реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от импульсных блоков питания)
• Номинальное напряжение: 230 В — рассчитано на однофазные сети 220–240 В
• Количество полюсов: 2 — защищает фазу и ноль одновременно
• Отключающая способность при КЗ: 6 кА — способен выдерживать и отключить ток короткого замыкания до 6000 А
• Напряжение изоляции: 500 В — гарантирует надежную изоляцию внутренних компонентов
• Импульсное выдерживаемое напряжение: 4 кВ — устойчив к высоковольтным скачкам (молнии, перегрузки)
• Степень защиты: IP20 — защищен от прикосновения пальцами, но не от пыли и влаги — требует установки внутри закрытого щита
• Частота: 50/60 Гц — совместим с сетями России, Европы и других стран
• Рабочий диапазон температур: от -25°C до +40°C — можно использовать в неотапливаемых помещениях, но не на улице
• Степень загрязнения: 2 — допустима пыль и небольшая влажность, характерная для внутренней электропроводки
• Электрическая износостойкость: 2000 циклов включения/выключения
• Механическая износостойкость: 20 000 циклов — долговечная механика даже при частых тестированиях

Совместимость и монтаж

УЗО NXL-63 6кА (R) монтируется на стандартную DIN-рейку шириной 35 мм. Совместим со всеми популярными сериями автоматических выключателей, которые также установлены на этой рейке. Для правильной работы требуется подключение фазы и нуля через сам УЗО — он не работает в качестве обычного автомата. Обязательно соблюдайте полярность: вход L/N — сверху, выход — снизу. Монтаж выполняется только после отключения напряжения и проверки отсутствия напряжения тестером.

Безопасность и стандарты

УЗО соответствует требованиям международных стандартов IEC 61009-1 и ГОСТ Р 51326.1. Применяется в системах TN-S и TN-C-S. Не предназначен для использования в IT-сетях. Сертифицирован для эксплуатации в условиях класса загрязнения 2 — то есть в сухих и чистых помещениях без агрессивной среды.

Преимущества

• Электромеханическая конструкция — работает без внешнего питания, сохраняет функциональность даже при обрыве нуля
• Тип A — обеспечивает защиту против утечек от современной электроники, в отличие от более старых моделей типа AC
• Индикатор положения контактов — наглядно показывает, сработало ли УЗО (окошко окрашивается красным при отключении)
• Высокая отключающая способность (6 кА) — подходит для объектов с мощными источниками тока короткого замыкания
• Широкий температурный диапазон — позволяет применять в холодных хранилищах, подвалах, технических помещениях

Ограничения применения

• Не используется в сетях с постоянным током — только переменный ток 50/60 Гц
• Не защищает от прямого прикосновения к токоведущим частям — применяется только как дополнительная защита
• IP20 — нельзя устанавливать во влажных местах (ванная, баня, уличные щитовые) без дополнительной защиты корпуса
• Не является автоматическим выключателем — обязательно нужен последовательно установленный автоматический выключатель на 16 А для защиты от перегрузки и КЗ
• Не рекомендуется для цепей с высокими емкостными утечками (например, длинные кабельные трассы > 100 м) — возможны ложные срабатывания

Примеры использования

• Защита розеточных групп в квартире — особенно в кухне, ванной, детской комнате
• Щитовая на этаже многоквартирного дома — для одной группы розеток
• Оборудование мастерской: шлифовальные машины, сварочные аппараты, насосы
• IT-оборудование: серверы, принтеры, UPS-источники бесперебойного питания
• Освещение с LED-драйверами и регуляторами яркости

Практические советы

• Перед первым запуском всегда нажмите кнопку «Тест» — УЗО должно отключиться. Проверяйте эту функцию хотя бы раз в месяц
• При установке в щитке оставьте минимум 15 мм свободного места вокруг УЗО для теплоотвода
• Не используйте УЗО без автоматического выключателя — он не защищает от перегрузки!
• Если УЗО часто срабатывает без видимой причины — проверьте изоляцию кабелей, наличие параллельных заземлений или неисправную технику
• Посадочный размер — стандартный для всех изделий серии NXL-63. Все модели этой серии взаимозаменяемы по креплению
• Артикул 280715 — это конкретная модель с типом A и 30 мА. Не путайте с аналогичными по названию, но другими типами (AC, 10 мА, 1P+N)
