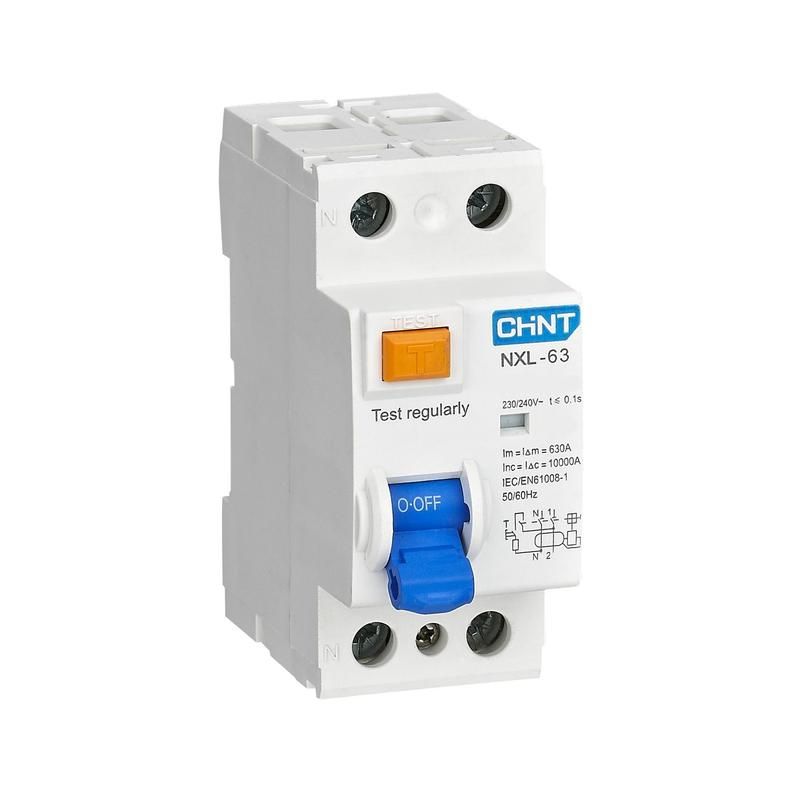

Выключатель дифференциального тока (УЗО) 2п 32А 30мА тип A NXL-63 6кА (R) CHINT 280717

Устройство защитного отключения (УЗО) NXL-63 6kA 1P+N 32A 30mA тип A (R) от бренда CHINT обеспечивает защиту людей от поражения электрическим током и предотвращает возгорания из-за утечек тока в бытовых и промышленных сетях. Этот аппарат - часть надёжной серии NXL-63, предназначенная для установки в распределительных щитах.

Назначение и область применения

УЗО NXL-63 6kA 1P+N 32A 30mA тип A (R) защищает человека от поражения электрическим током при косвенном прикосновении к повреждённому оборудованию, а также предотвращает возгорание проводки из-за утечек тока. Подходит для использования в жилых домах, офисах, производственных помещениях и других объектах с однофазными сетями 230 В. Особенно эффективно в местах с повышенной опасностью - ванные комнаты, кухни, мастерские, где используются переносные инструменты или оборудование с электроникой.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который устройство может коммутировать без повреждений;
• Номинальный ток утечки: 30 мА - чувствительность к утечкам, при которой УЗО автоматически отключится;
• Номинальное напряжение: 230 В - работает в стандартных бытовых сетях;
• Отключающая способность при КЗ: 6 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Тип тока утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных преобразователей частоты, зарядных устройств, светодиодных светильников);
• Количество полюсов: 1P+N - однополюсный с нулём, отключает фазу и ноль одновременно;
• Напряжение изоляции: 500 В - гарантирует безопасную работу при скачках напряжения;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к высоковольтным импульсам (молнии, коммутационные выбросы);
• Частота: 50/60 Гц - совместим с сетями России и большинства стран;
• Рабочий диапазон температур: от -25C до +40C - можно использовать в неотапливаемых помещениях;
• Степень защиты IP20 - защищено от прикосновения пальцами и крупными предметами, но не от пыли и влаги - требует установки внутри закрытого щита;
• Степень загрязнения: 2 - рассчитано на нормальные условия без пылевых осаждений и конденсата;
• Электрическая износостойкость: 2000 циклов включения/отключения - срок службы при частых операциях;
• Механическая износостойкость: 20 000 циклов - долговечность механической части;
• Монтаж: на DIN-рейку 35 мм - стандартная система крепления для всех щитов;
• Индикация: окно показывает положение контактов - красный цвет = отключение, зелёный = включено.

Совместимость и монтаж

УЗО NXL-63 6kA 1P+N 32A 30mA тип A (R) устанавливается на стандартную DIN-рейку 35 мм в любом распределительном щите. Для правильного подключения требуется соединить фазный провод с входом L, нулевой - с входом N. Выходные клеммы подключаются к нагрузке. Обязательно соблюдать полярность: ноль не должен проходить через другие автоматы перед УЗО. Нельзя использовать с трёхфазными системами без специальных модификаций. Совместим с любыми автоматическими выключателями серии NXL-63 и другими устройствами, соответствующими IEC 61009.

Безопасность и стандарты

УЗО NXL-63 соответствует международным стандартам IEC 61009-1 и GOST R 51326.1. Конструкция - электромеханическая, что означает: устройство будет работать даже при отсутствии напряжения питания, так как срабатывает за счёт дифференциального трансформатора. Это делает его более надёжным, чем электронные аналоги. Применение типа A обеспечивает защиту от утечек, вызванных современной техникой - инверторами, ИБП, LED-освещением и прочими источниками пульсирующего постоянного тока.

Преимущества

• Электромеханическая конструкция - работает без внешнего питания, надёжнее электронных УЗО;
• Тип A - единственная подходящая защита для оборудования с выпрямителями (стиральные машины, компьютеры, EV-зарядки);
• Яркая индикация положения контактов - легко определить причину отключения без тестера;
• Высокая отключающая способность (6 кА) - подходит для участков с большой мощностью и короткими линиями;
• Широкий температурный диапазон - допускает установку в холодных помещениях (гаражи, подвалы);
• Совместимость с сериями CHINT - позволяет компактно собрать щит из одной линейки продуктов.

Ограничения применения

• Не применяется в трёхфазных сетях - нужен 3P+N вариант;
• IP20 не защищает от влаги - нельзя устанавливать вне щита или в сырых местах без дополнительной герметизации;
• Не рекомендуется для защиты цепей с постоянной утечкой выше 10–15 мА - возможны ложные срабатывания;
• Не подходит для защиты цепей с большим количеством импульсных нагрузок, создающих фоновые утечки >30 мА (например, десятки LED-светильников на одном контуре);
• Не является заменой автоматического выключателя - необходимо сочетать с защитой от перегрузок и КЗ.

Примеры использования

• Защита розеточных групп в ванной комнате - особенно важна при наличии стиральной машинки или бойлера;
• Линия питания кухонной техники - микроволновка, кофе-машина, электрочайник;
• Цепь для инструментов в мастерской - перфораторы, шлифмашины, сварочные аппараты;
• Щит в подъезде - для защиты этажных розеток и освещения;
• Автомобильные сервисы - зарядные станции, диагностическое оборудование.

Практические советы

• Обязательно проверяйте работоспособность УЗО NXL-63 ежемесячно - нажимайте кнопку «Тест». Если не отключается - замените устройство;
• Перед установкой убедитесь, что нулевой провод не соединён с заземлением после УЗО - это вызовет ложные срабатывания;
• Если в помещении много электроники (PC, TV, Wi-Fi роутеры), используйте именно тип A - тип AC не сработает против пульсирующего тока;
• При сборке щита ставьте УЗО перед автоматами нагрузки - так обеспечивается селективность и точное определение места аварии;
• Для больших потребителей (электрокотлы, теплые полы) лучше применять УЗО с током утечки 30 мА, а не 10 мА - чтобы избежать частых отключений;
• Артикул 280717 - это конкретная модель с параметрами 32 А / 30 мА / тип A. Не путайте с другими версиями серии NXL-63 (например, 16 А, 100 мА или тип AC).
