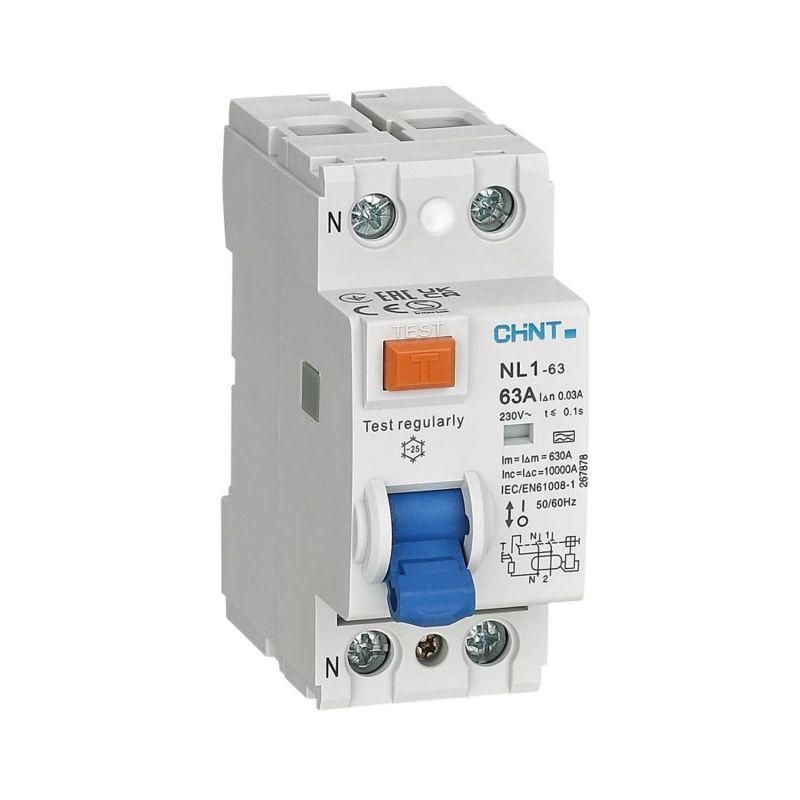

Выключатель дифференциального тока (УЗО) 2п 63А 30мА 10кА тип A NL1-63 (DB) (R) CHINT 200363

Устройство защитного отключения (УЗО) NL1-63 (DB) (R) от бренда CHINT - это надёжный двухполюсный аппарат с номинальным током 63 А и чувствительностью 30 мА, предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых и промышленных сетях. УЗО NL1-63 (DB) (R) работает в сетях 400 В, 50/60 Гц и соответствует требованиям безопасности для постоянной эксплуатации.

Назначение и область применения

УЗО NL1-63 (DB) (R) защищает человека от поражения электрическим током при косвенном прикосновении к повреждённому оборудованию - например, при пробое изоляции на корпусе стиральной машины, водонагревателя или станка. Также устройство снижает риск возгорания, вызванного утечкой тока через изношенную проводку или влагу. Применяется в распределительных щитах жилых домов, офисов, производственных помещений и объектов коммунальной инфраструктуры. Подходит для установки в групповые цепи освещения, розеток, мощных приборов.

Технические характеристики

• Номинальный ток: 63 А - максимальная нагрузка, которую аппарат может длительно выдерживать без перегрузки;
• Номинальный ток утечки: 30 мА (0,03 А) - порог срабатывания, при котором УЗО отключает питание для защиты жизни человека;
• Номинальное напряжение: 400 В - рассчитано на трёхфазные сети с нулём (380–400 В);
• Количество полюсов: 2P - отключает одновременно фазу и ноль, исключая опасный потенциал на нулевом проводе;
• Отключающая способность при КЗ: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер;
• Тип по току утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных преобразователей частоты, светодиодных драйверов, зарядных устройств);
• Напряжение изоляции Ui: 500 В - гарантирует безопасную работу при повышенных напряжениях;
• Импульсное выдерживаемое напряжение Uimp: 4 кВ - устойчив к скачкам напряжения, таким как удары молнии или коммутационные перенапряжения;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира;
• Степень защиты IP20 - защищено от прикосновения пальцами и твёрдыми предметами, но не от воды и пыли - требует установки внутри закрытого щита;
• Рабочий диапазон температур: -25…+40 C - допустимо использование в неотапливаемых помещениях, но не на улице;
• Степень загрязнения 2 - рассчитано на нормальные условия без пылевых отложений и конденсата;
• Механическая и электрическая износостойкость: 2000 циклов включения/отключения - долговечность при регулярном использовании;
• Индикация: окно показывает положение контактов - красный цвет = отключено, зелёный = включено.

Совместимость и монтаж

УЗО NL1-63 (DB) (R) монтируется на стандартную DIN-рейку шириной 35 мм. Для правильного подключения требуется соблюдать полярность: входные клеммы помечены L/N, выходные - T/L и T/N. Нельзя использовать в однофазных сетях без нуля (TN-C). Обязательно подключение к заземляющему контуру - УЗО не заменяет заземление, а дополняет его. Монтаж выполняется после автоматического выключателя по току (например, ВА47-29 или аналогичного). Не рекомендуется устанавливать последовательно более одного УЗО на одну цепь без координации - возможны ложные срабатывания.

Безопасность и стандарты

УЗО NL1-63 (DB) (R) соответствует международным стандартам IEC 61009-1 и ГОСТ Р 51326.1. Конструкция - электромеханическая, то есть работает даже при отсутствии напряжения питания, что делает её надёжнее электронных аналогов. Отключение происходит за время менее 0,3 секунды при достижении порога утечки 30 мА. Кнопка «Тест» позволяет ежемесячно проверить исправность устройства - обязательная процедура согласно ПУЭ.

Преимущества

• Электромеханическая конструкция - не зависит от внешнего питания, работает при любых условиях;
• Тип A - обеспечивает защиту против современной нагрузки (электроника, инверторы, LED-устройства);
• Высокая отключающая способность (10 кА) - подходит для мест с высокими токами КЗ, например, вблизи трансформаторных подстанций;
• Яркая индикация состояния - легко определить, почему произошло отключение;
• Совместимость со всей серией NL1 - можно сочетать с автоматами того же производителя для компактного щита.

Ограничения применения

• Не применяется в системах TN-C - требует наличия отдельного PE-проводника;
• Не защищает от прямого прикосновения к фазе - только от утечек через заземление;
• IP20 - нельзя устанавливать во влажных помещениях без дополнительной защиты (баня, подвал, уличные щиты);
• Не предназначен для частого включения/отключения - используется как защитное, а не оперативное устройство;
• Не работает при обрыве нуля - необходимо контролировать целостность нулевой шины.

Примеры использования

• Защита группы розеток в кухне - где используются микроволновки, посудомоечные машины, блендеры;
• Щит в многоквартирном доме - для отдельной линии водонагревателя или стиральной машинки;
• Производственный участок - защита станков с ЧПУ, которые имеют встроенные частотники (генерируют пульсирующий ток утечки);
• Автомобильные сервисы - защита зарядных устройств для электрокаров или диагностических комплексов.

Практические советы

• Перед установкой обязательно проверьте состояние изоляции проводки - УЗО не спасёт от старой, треснувшей проводки;
• Выбирайте УЗО NL1-63 (DB) (R) с запасом по току: если нагрузка близка к 63 А, лучше взять 80 А - чтобы избежать ложных срабатываний;
• Обязательно используйте тест-кнопку один раз в месяц - это единственный способ удостовериться, что устройство живо;
• При установке в щите оставляйте свободное место рядом - УЗО нагревается при работе, особенно при нагрузке выше 50 А;
• Не путайте с дифавтоматом - УЗО NL1-63 (DB) (R) не защищает от перегрузки и КЗ, нужен отдельный автомат на 63 А перед ним.
