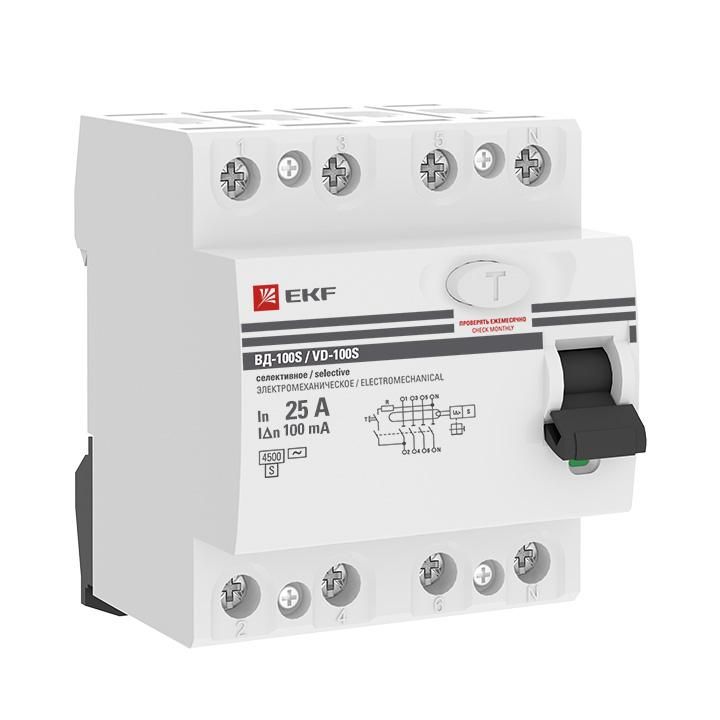

Выключатель дифференциальный (УЗО) селективное 4P 25А/100мА (электромеханическое) PROxima | elcb-4-25-100S-em-pro EKF

Устройство защитного отключения селективное 4P 25А/100мА (электромеханическое) от бренда EKF в серии PROxima предназначено для обеспечения безопасности в распределительных щитах - защищает людей от удара током и предотвращает возгорания из-за утечек. Электромеханическая конструкция гарантирует работу даже при отсутствии напряжения сети.

Назначение и область применения

Этот УЗО используется для защиты от токов утечки в сетях переменного тока 400 В. Подходит для установки в жилых, коммерческих и промышленных объектах, где требуется высокий уровень безопасности: квартиры, офисы, цеха, котельные, насосные станции. Особенно эффективно в системах с несколькими группами потребителей - благодаря селективному исполнению, оно отключает только аварийную ветвь, сохраняя питание остальных контуров.

Технические характеристики

• Тип тока утечки: переменный (AC) - реагирует на синусоидальные утечки, типичные для бытовой и промышленной нагрузки
• Номинальный ток: 25 А - допустимый постоянный ток через устройство
• Номинальный ток утечки: 100 мА - чувствительность к утечкам; срабатывает при превышении этого значения
• Напряжение: 400 В рабочее, 660 В изоляционное - безопасно работает в трёхфазных сетях
• Отключающая способность: 4,5 кА - выдерживает кратковременные скачки тока КЗ до этой величины
• Количество полюсов: 4 - защищает все фазы и ноль одновременно
• Частота: 50 Гц - оптимизировано для российских сетей
• Рабочая температура: от -25 C до +50 C - можно устанавливать в неотапливаемых помещениях, на улице внутри щита
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли; требует установки в закрытом щите
• Ширина: 4 модуля - занимает 72 мм по стандарту DIN
• Глубина монтажа: 74 мм - учтите этот размер при проектировании корпуса щита
• Сечение провода: 1–25 мм2 - подходит для медных проводов всех распространённых сечений
• Степень загрязнения: 2 - рассчитано на нормальные условия без пылевых осаждений и конденсата
• Гарантия: 84 месяца - один из самых длинных сроков в классе

Совместимость и монтаж

Устройство защитного отключения селективное 4P 25А/100мА (электромеханическое) монтируется на DIN-рейку типа 35 мм. Совместимо со всеми стандартными щитами EKF и другими производителями. Для правильной работы обязательно используйте его в паре с автоматическим выключателем на 25 А - само УЗО не защищает от перегрузок и КЗ. Подключение: входные провода - сверху, выходные - снизу. Обязательно соблюдайте полярность L/N. Максимальное сечение проводов - 25 мм2, что позволяет подключить силовые кабели для оборудования мощностью до 11 кВт.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Электромеханический принцип действия исключает зависимость от внешнего питания - срабатывает даже при обрыве нуля или отключённом напряжении. Это повышает надёжность в сравнении с электронными аналогами. Номинальное импульсное напряжение 4 кВ обеспечивает устойчивость к переходным процессам и грозовым выбросам.

Преимущества

• Селективность - отключается только аварийный участок, другие группы остаются под напряжением
• Электромеханическая конструкция - работает без электроники, не боится помех, перепадов напряжения
• Работа при низких температурах - подходит для холодных помещений и зимних условий
• Высокая долговечность - гарантированный срок службы 7 лет
• Поддержка больших сечений проводов - удобно для промышленных и крупных бытовых систем

Ограничения применения

• Не предназначен для защиты от постоянного тока - нельзя применять в DC-системах (например, солнечные станции)
• Не защищает от перегрузок и КЗ - обязательна установка автомата перед УЗО
• IP20 - запрещена установка во влажных местах без герметизации щита
• Не рекомендуется для цепей с частыми ложными срабатываниями (например, старые двигатели с повышенной утечкой)
• Не подходит для однофазных сетей 230 В - избыточен, лучше взять 2P версию

Примеры использования

• Защита всей квартиры от утечек - вместо нескольких 2P УЗО, применяется одно 4P для всего дома
• Щит на производстве: защита трёхфазного станка + освещения + розеток одной точкой селективного отключения
• Котельная: УЗО защищает насосы, контроллеры и свет, не отключая всю систему при малой утечке в одном оборудовании
• Жилой комплекс: селективное УЗО в этажном щите предотвращает массовое отключение при проблеме в одной квартире

Практические советы

• Выбирая УЗО, проверьте соответствие сечения кабеля - если провод больше 25 мм2, используйте ответвление через клеммы
• При монтаже в щит с ограниченной глубиной - убедитесь, что есть минимум 74 мм свободного места
• Обязательно тестируйте кнопкой “T” после установки и каждые 3 месяца - это проверяет работоспособность механики
• Для сложных систем с множеством потребителей - селективное УЗО снижает количество ложных отключений
• Не путайте с дифавтоматом: УЗО селективное 4P 25А/100мА (электромеханическое) EKF PROxima - это только защита от утечек, а не от перегрузок
