Выключатель дифференциального тока (УЗО) 4п 25А 300мА тип AC 6кА NL1-63 (R) CHINT 200229

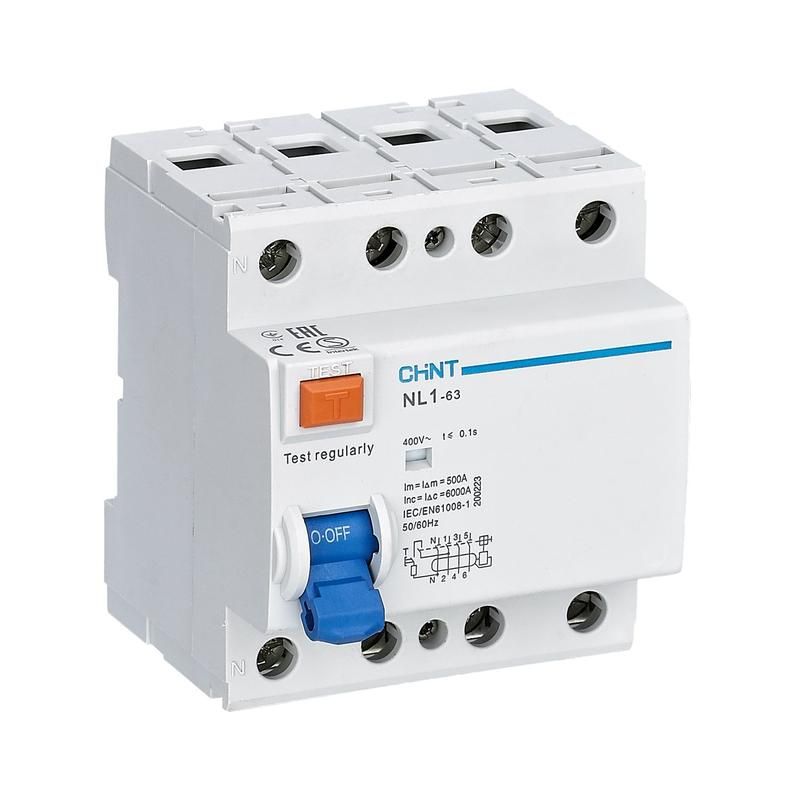

Устройство защитного отключения (УЗО) NL1-63 4П 25А 300мА тип AC 6кА (DB) (R) от бренда CHINT предназначено для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в трёхфазных сетях. Этот УЗО применяется в промышленных и коммерческих объектах, где требуется надёжная защита оборудования и персонала.

Назначение и область применения

УЗО NL1-63 4П 25А 300мА тип AC 6кА (DB) (R) защищает от опасных утечек тока в четырёхполюсных трёхфазных сетях с рабочим напряжением до 400 В. Подходит для установки в распределительных щитах жилых, офисных, производственных и общественных зданий. Особенно эффективно в местах с высокой влажностью, где риск утечек повышен — например, на кухнях, в цехах, насосных станциях, теплицах. Также используется для защиты групповых линий, подключённых к станкам, конвейерам, системам вентиляции и другому оборудованию с трёхфазными двигателями.

Технические характеристики

• Номинальный ток: 25 А — максимальный постоянный ток, который устройство может проводить без повреждений;
• Номинальный ток утечки: 300 мА — чувствительность к утечке, при которой УЗО отключится (защита от возгораний, не против ударов током);
• Тип тока утечки: AC — реагирует только на синусоидальные переменные утечки, не срабатывает на импульсные или постоянные;
• Напряжение сети: 400 В (номинальное), 500 В (изоляционное) — совместимо с трёхфазной сетью 380/220 В;
• Отключающая способность: 6 кА — способен безопасно прервать ток короткого замыкания до этой величины;
• Количество полюсов: 4 — защищает все три фазы и ноль одновременно;
• Частота: 50/60 Гц — работает в сетях России и большинства стран мира;
• Степень защиты: IP20 — защищён от прикосновения пальцами, но не от воды и пыли — требует установки внутри закрытого щита;
• Рабочая температура: от -25°C до +40°C — допустимо использование в неотапливаемых помещениях, но не на улице;
• Импульсное напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения, например, от молний;
• Конструкция: электромеханическая — работает без внешнего питания, надёжнее при авариях в сети;
• Износостойкость: 2000 циклов включения/отключения — рассчитан на длительную эксплуатацию;
• Монтаж: на DIN-рейку 35 мм — стандартный способ крепления в щитах.

Совместимость и монтаж

УЗО NL1-63 4П 25А 300мА тип AC 6кА (DB) (R) совместимо со всеми стандартными DIN-рейками 35 мм. Для правильного подключения необходимо соблюдать полярность: входные и выходные провода каждой фазы (L1–L3) и нулевой провод (N) должны быть подключены строго согласно маркировке на корпусе. Нельзя использовать его в однофазных сетях без нагрузки на все четыре полюса — это нарушит работу механизма. Монтаж выполняется только после отключения напряжения. После установки обязательно протестируйте устройство кнопкой «Тест».

Безопасность и стандарты

УЗО соответствует требованиям международных стандартов IEC 61009-1 и ГОСТ Р 51326.1. Конструкция обеспечивает автоматическое отключение при утечке тока выше 300 мА, что снижает риск возникновения пожара. Электромеханическая схема гарантирует работу даже при отсутствии напряжения в сети. Примечание: этот УЗО не защищает от прямого прикосновения к фазному проводу — для этого нужен УЗО с чувствительностью 30 мА.

Преимущества

• Электромеханическая конструкция — не зависит от наличия напряжения в сети, работает при любых условиях;
• Высокая отключающая способность (6 кА) — подходит для промышленных объектов с мощными нагрузками;
• Индикация состояния — окно показывает, находится ли контакт в положении «вкл» или «выкл»;
• Широкий диапазон температур — можно устанавливать в холодных помещениях;
• Совместимость с сериями других аппаратов CHINT — легко формировать единые щитовые решения.

Ограничения применения

• Не предназначен для защиты от прямого удара током — для этого используйте УЗО с 30 мА;
• Тип AC не реагирует на постоянные или импульсные утечки — не подходит для оборудования с выпрямителями (например, ИБП, светодиодные драйверы, компьютеры);
• IP20 — нельзя устанавливать во влажных или запылённых местах вне щита;
• Не рекомендуется для бытовых квартир — слишком высокая чувствительность (300 мА) не обеспечит достаточной защиты человека;
• Не работает в сетях с постоянным током или частотой ниже 45 Гц или выше 65 Гц.

Примеры использования

• Защита трёхфазного конвейера на пищевом производстве;
• Щитовая защита группы насосов в канализационной станции;
• Линия питания системы вентиляции в торговом центре;
• Распределительный щит на складе с многочисленными электроприборами;
• Объекты с большим количеством кабелей, где возможны изоляционные повреждения.

Практические советы

• Выбирайте УЗО NL1-63 4П 25А 300мА тип AC 6кА (DB) (R) только для защиты линий, а не отдельных приборов — он не спасёт человека от удара, но предотвратит пожар;
• Перед первым включением всегда нажимайте кнопку «Тест» — если УЗО не отключилось, оно неисправно;
• Проверяйте работоспособность хотя бы один раз в месяц — это требование нормативов;
• Не устанавливайте его перед другими УЗО с меньшей чувствительностью — будет ложное срабатывание;
• Если в цепи есть оборудование с выпрямителем (например, ЧРП, LED-драйверы), выбирайте УЗО типа A вместо AC;
• При проектировании учтите, что 4-полюсное УЗО занимает больше места в щите — планируйте свободное пространство.
