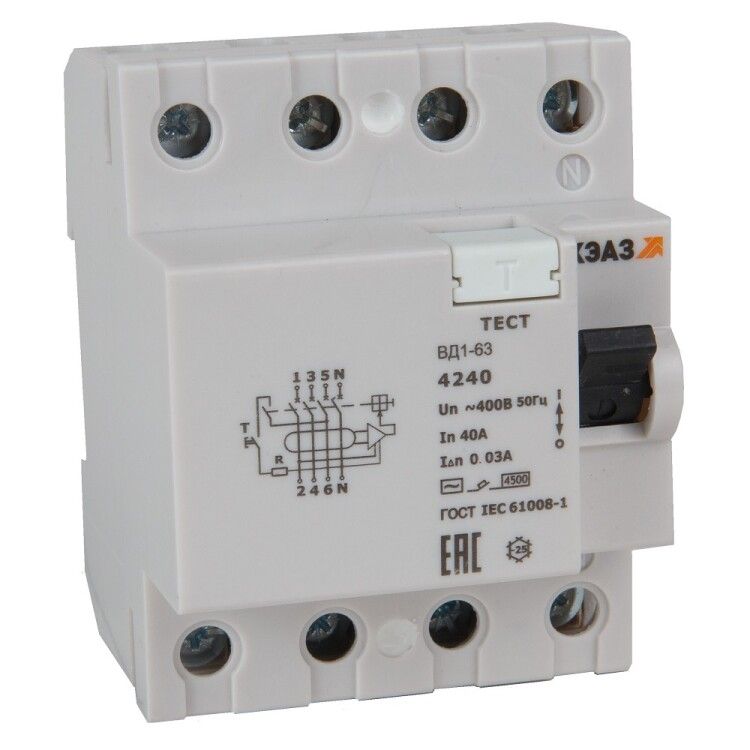

Выключатель дифференциального тока (УЗО) ВД1-63-4425-АС-УХЛ4 от КЭАЗ - четырёхполюсное устройство для защиты людей и оборудования от поражения электрическим током при утечках до 300 мА. Подходит для установки в распределительных щитах промышленных объектов и коммерческих зданий.

Назначение и область применения

УЗО ВД1-63-4425-АС-УХЛ4 защищает от поражения током при утечках в цепях переменного тока. Отличается высокой надёжностью при работе с нагрузками до 25 А. Применяется в системах TN-S и TT, где требуется защита групповых линий - например, для питания станков, насосов, конвейеров, освещения и другого оборудования с трёхфазным питанием. Устройство не предназначено для защиты от перегрузок или коротких замыканий - эти функции выполняют автоматические выключатели.

Технические характеристики

• Номинальный ток: 25 А - допустимый постоянный ток через устройство без срабатывания
• Номинальный ток утечки: 300 мА (0,3 А) - порог срабатывания при возникновении утечки
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не чувствителен к постоянному
• Номинальное напряжение: 400 В - работает в сетях 380/220 В, 50 Гц
• Количество полюсов: 4 - защищает все фазы и ноль одновременно
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при коротком замыкании
• Устойчивость к импульсному току: 4 кА - выдерживает кратковременные скачки тока, например, от молнии
• Номинальное импульсное напряжение: 4 кВ - защищён от высоковольтных импульсов
• Сечение провода: 2,5–35 мм2 - совместим с большинством силовых кабелей
• Степень защиты IP20 - защищён от прикосновений пальцев, но не от воды и пыли
• Ширина: 4 модуля (72 мм) - занимает 4 места на DIN-рейке
• Глубина монтажа: 74,3 мм - требует достаточного пространства внутри щита
• Рабочая температура: от –25 C до +55 C - подходит для неотапливаемых помещений
• Частота: 50 Гц - рассчитан на стандартную сеть России и стран СНГ
• Степень загрязнения: 3 - предназначен для условий с повышенной запылённостью, например, на заводах

Совместимость и монтаж

УЗО ВД1-63-4425-АС-УХЛ4 монтируется на стандартную DIN-рейку шириной 35 мм. Для правильного подключения необходимо соблюдать полярность: входные и выходные контакты помечены. Ноль подключается к выводу N, фазы - к L1, L2, L3. Все провода должны быть зачищены на 10–12 мм и затянуты усилием, соответствующим сечению. Монтаж возможен только после отключения напряжения. Устройство не имеет механической ручки отключения - для отключения всей цепи используется внешний автоматический выключатель.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R 51326.1. Произведено на КЭАЗ - одном из старейших предприятий в области аппаратуры защиты. Электронная схема обеспечивает быстрое срабатывание при утечке, что снижает риск травматизма. Устройство не содержит ртутных компонентов и соответствует экологическим нормам RoHS.

Преимущества

• Экономичное решение в серии «Бюджетный модуль» - оптимальное соотношение цены и надёжности
• Защита всех четырёх проводников (три фазы + ноль) исключает опасность при повреждении одного из них
• Высокая устойчивость к импульсным перенапряжениям - подходит для зон с частыми скачками напряжения
• Работает при низких температурах - можно использовать в холодных помещениях и на открытых площадках
• Подтверждённая долговечность в условиях степени загрязнения 3 - устойчив к пыли, маслу, влаге

Ограничения применения

• Не защищает от постоянного тока утечки - не применяется там, где есть выпрямители, сварочные аппараты или оборудование с DC-компонентами
• Не является автоматическим выключателем - обязательно нужен отдельный АВ для защиты от перегрузок и КЗ
• IP20 - нельзя устанавливать во влажных местах, на улице или в цехах с брызгами воды
• Требуется минимум 74,3 мм глубины в щите - не подходит для компактных корпусов
• Не рекомендуется для жилых квартир - 300 мА слишком большой порог; для дома лучше 30 мА

Примеры использования

• Щитовая на производстве: защита группы трёхфазных станков с металлообработкой
• Освещение и вентиляция в складском комплексе с высокой запылённостью
• Питание насосной станции на открытом воздухе (при наличии защитного кожуха)
• Оборудование в пищевой промышленности, где есть риск утечек из-за влажности и химических веществ

Практические советы

• Выбирая УЗО, проверьте, чтобы номинальный ток (25 А) был равен или больше тока автомата перед ним
• Используйте тестовую кнопку «T» ежемесячно - она имитирует утечку и проверяет работоспособность
• При установке в щит с несколькими УЗО - используйте координацию по времени, чтобы избежать ложных срабатываний
• Не подключайте ноль от этого УЗО к нулевой шине других УЗО - нарушится работа дифференциальной защиты
• Для длительной работы в условиях +50 C и выше - обеспечьте хорошую вентиляцию вокруг устройства
