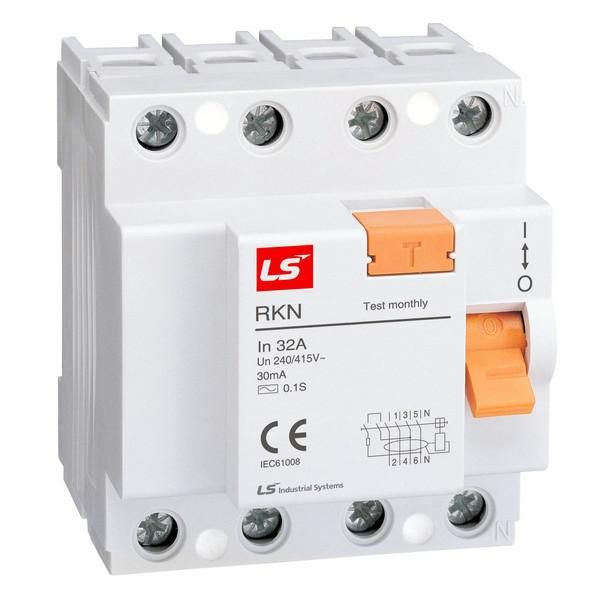

Дифференциальный выключатель нагрузки (УЗО) RKN 3P+N 32A 30mA AC-TYPE NEW ROGY (RUSSIA) - 062400408B LSIS

Выключатель дифференциального тока (УЗО) 3P+N/4P 32A 30mA AC-TYPE/A RKN от LS Electric - устройство для автоматического отключения электроцепи при утечке тока, защищающее людей от поражения электричеством и оборудование от повреждений. Артикул 062400408b предназначен для установки на DIN-рейку в распределительных щитах жилых, коммерческих и промышленных объектах.

Назначение и область применения

УЗО 3P+N/4P 32A 30mA AC-TYPE/A RKN обеспечивает защиту от поражения электрическим током при утечках через человека или поврежденную изоляцию. Подходит для защиты групповых цепей с однофазной и трехфазной нагрузкой, где есть риск возникновения переменного или импульсного постоянного тока утечки - например, в помещениях с высокой влажностью, на производствах с частотными преобразователями, сварочным оборудованием или компьютерной техникой.

Технические характеристики

• Номинальный ток: 32 А - допустимый длительный ток нагрузки без перегрева.
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам, достаточная для защиты жизни человека.
• Количество полюсов: 4 (3 фазы + N) - позволяет отключать все проводники одновременно, включая ноль.
• Тип тока утечки: A - реагирует на переменный ток и импульсный постоянный ток утечки (например, от современных источников питания).
• Номинальное напряжение: 230/415 В - совместим с сетями 230 В (фаза–ноль) и 415 В (трехфазная система).
• Отключающая способность: 6 кА - способен безопасно отключить цепь при коротком замыкании с током до 6000 А.
• Частота: 50 Гц - оптимизирован для стандартных сетей РФ и стран СНГ.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от воды и пыли.
• Ширина: 4 модуля - занимает 72 мм по стандарту DIN.
• Глубина монтажа: 73,5 мм - требует соответствующего места внутри шкафа.
• Максимальное сечение кабеля: 35 мм2 - поддерживает мощные медные провода.
• Коммутационная износостойкость: 6000 циклов - долгий срок службы при частых срабатываниях.
• Кратковременная задержка отключения: Да - снижает ложные срабатывания при кратковременных скачках тока утечки.
• Диапазон температур: от –5 до +40 C - работает в условиях типичных помещений, не рекомендован для холодных или жарких мест вне зданий.

Совместимость и монтаж

УЗО 3P+N/4P 32A 30mA AC-TYPE/A RKN монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются верхние и нижние зажимы - вход и выход помечены. Нулевой проводник подключается к выводу N, который обязательно должен проходить через УЗО. Все четыре полюса должны быть подключены; игнорирование нуля делает защиту некорректной. Кабели сечением до 35 мм2 затягиваются гайками без инструментов - достаточно отвертки. Установка возможна только в закрытом щите с защитой от внешнего воздействия.

Безопасность и стандарты

УЗО соответствует требованиям международных стандартов IEC 61009-1 и ГОСТ Р 51326.1. Применяет технологию дифференциальной защиты, которая не зависит от сети напряжения - работает даже при аварийном падении напряжения. Отключение происходит быстрее 0,3 секунды при достижении порога 30 мА. Серия RKN сертифицирована для использования в системах TN-S и TT.

Преимущества

• Защита от двух видов опасных токов утечки - переменного и импульсного постоянного (тип A), что важно для оборудования с электроникой.
• Функция кратковременной задержки снижает количество ложных срабатываний при запуске двигателей или работе ИБП.
• Четыре полюса обеспечивают полное отключение всех проводников, исключая риск сохранения потенциала на ноле.
• Высокая механическая прочность (6000 циклов) гарантирует надежность при частом использовании.
• Компактная форма (4 модуля) экономит место в щитке.

Ограничения применения

• Не применяется в открытых или влажных наружных установках - степень защиты IP20 не предусматривает защиту от влаги.
• Не подходит для цепей с постоянным током выше 6 мА - не реагирует на чисто постоянные утечки.
• Не используется в системах IT (с изолированной нейтралью) - требует наличия заземления.
• Работает только при температуре выше –5 C - в неотапливаемых помещениях зимой может не функционировать.
• Не является автоматическим выключателем - требуется параллельная установка автомата для защиты от перегрузок и КЗ.

Примеры использования

• Щитовая квартиры - защита группы розеток в ванной комнате и кухне.
• Производственный участок - питание станков с ЧПУ, инверторов, насосов с частотными регуляторами.
• Офисное здание - группа серверов, ЭВМ, оргтехники с источниками бесперебойного питания.
• Объекты с повышенной влажностью - бассейны, прачечные, теплицы - при условии герметизации щита.

Практические советы

• Проверяйте соответствие сечения кабеля - использование проводов больше 35 мм2 может вызвать нагрев и отказ контактов.
• Перед первым включением нажмите кнопку «T» (тест) - устройство должно отключиться. Если нет - проверьте подключение или замените УЗО.
• Не используйте этот УЗО как основной автомат - он не защищает от перегрузки. Обязательно сочетайте с автоматическим выключателем на 32 А.
• При монтаже в многоквартирном доме - убедитесь, что ноль после УЗО не соединяется с нулем других групп.
• Для сложных систем с несколькими уровнями защиты - выбирайте селективные УЗО (S-типа), чтобы избежать массового отключения.
