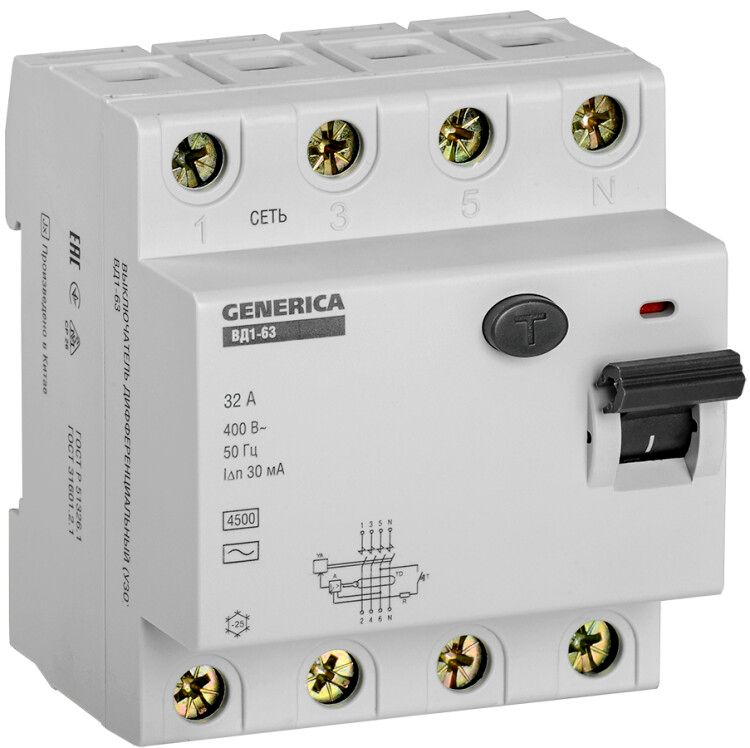

Выключатель дифференциальный (УЗО) ВД1-63 4п 32А 30мА тип AC GENERICA | MDV15-4-032-030 IEK

Выключатель дифференциального тока (УЗО) ВД1-63 4 полюса 32 А 30 мА тип AC от GENERICA - устройство для защиты людей от поражения электрическим током при утечках в сетях переменного тока. Подходит для установки в распределительных щитах с DIN-рейкой, особенно там, где требуется одновременная коммутация всех фаз и нуля.

Назначение и область применения

УЗО ВД1-63 предназначено исключительно для защиты от утечек тока через тело человека или изоляцию оборудования. Это не автоматический выключатель - он не защищает от перегрузок и коротких замыканий. Его задача - отключить питание при обнаружении дифференциального тока более 30 мА, что соответствует безопасному пределу для человеческого организма.

Используется в системах TN-S, TN-C-S, TT с заземлением. Применяется в жилых домах, офисах, производственных помещениях, на объектах с электрооборудованием: станках, насосах, конвейерах, освещении, группах розеток. Особенно актуален для помещений с повышенной опасностью - ванных комнат, кухонь, мастерских, бассейнов.

Технические характеристики

• Тип тока утечки: AC - реагирует только на синусоидальные переменные токи утечки (стандартный бытовой и промышленный тип).
• Номинальный ток: 32 А - максимальный постоянный ток, который УЗО может проводить без повреждений.
• Дифференциальный ток срабатывания: 30 мА - чувствительность, достаточная для защиты жизни человека.
• Номинальное напряжение: 400 В - рассчитано на трёхфазную сеть 380/220 В.
• Количество полюсов: 4 - коммутируются все три фазы и нулевой проводник (PEN/PN).
• Отключающая способность при КЗ: 4,5 кА - способность выдерживать кратковременные токи короткого замыкания до этого значения (без выхода из строя).
• Устойчивость к импульсному току: 0,25 кА - выдерживает кратковременные скачки тока, например, от грозовых разрядов или запуска двигателей.
• Частота: 50 Гц - совместим с сетями России и стран СНГ.
• Монтаж: 4 модуля DIN, глубина 75 мм - требует места в щите по стандартным правилам.
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от пыли и влаги; устанавливается только внутри закрытых щитов.
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима высокая влажность, но без конденсата.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярном тестировании.

Совместимость и монтаж

УЗО ВД1-63 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место - 4 модуля (около 72 мм по ширине). Глубина устройства 75 мм - проверьте наличие места в щите, особенно если установлены другие компактные аппараты.

Подключение: входные провода - сверху, выходные - снизу. Все четыре полюса должны быть подключены: L1, L2, L3, N. Ноль обязательно проходит через УЗО - без него устройство не будет работать. Не допускается соединение нуля после УЗО с заземлением или другими нулями вне этой цепи.

Электронный тип - зависит от наличия напряжения питания. Без напряжения в сети УЗО не сможет сработать даже при наличии утечки. Поэтому не рекомендуется использовать в сетях с частыми отключениями или на участках с автономными источниками без стабильного напряжения.

Безопасность и стандарты

УЗО ВД1-63 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R 51326.1. Произведено в соответствии с международными нормами безопасности для устройств защитного отключения. Сертифицировано для применения в РФ и странах ЕАЭС.

Преимущества

• Чёткая реакция на утечки 30 мА - обеспечивает надёжную защиту жизни.
• 4-полюсная конструкция - позволяет полностью отключить все фазы и ноль, исключая риск остаточного потенциала.
• Высокая механическая прочность корпуса - устойчив к внешним воздействиям в щитовой.
• Наличие кнопки «Тест» - позволяет ежемесячно проверять работоспособность без специнструментов.
• Совместимость с продукцией IEK и других производителей - легко заменяется аналогичными изделиями серии ВД1-63.

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток 50 Гц.
• Не защищает от перегрузок и коротких замыканий - необходимо сочетать с автоматическим выключателем (например, ВА47-29 или ВА63).
• Не подходит для открытых площадок, улиц, сырых мест - степень защиты IP20 требует герметичного щита.
• Электронный тип не работает при отсутствии напряжения - не годится для резервных систем без стабилизированного питания.
• Не рекомендуется для цепей с большим количеством импульсных нагрузок (частотные преобразователи, LED-драйверы) - возможны ложные срабатывания.

Примеры использования

• Защита группы розеток в кухне или ванной комнате квартиры.
• Щитовая на этаже многоквартирного дома - один УЗО на несколько квартир (при согласовании с проектом).
• Цепь питания станка с металлообработкой - предотвращает удар током при пробое изоляции.
• Освещение в подвале или гараже - снижает риск поражения при контакте с влажными поверхностями.

Практические советы

• Выбирая УЗО ВД1-63, убедитесь, что номинальный ток автомата перед ним равен или меньше 32 А - иначе возможна перегрузка.
• Проверяйте работу кнопкой «Тест» хотя бы раз в месяц - это обязательное правило по ПУЭ.
• Не используйте УЗО без автоматического выключателя - они выполняют разные функции. Комбинируйте с ВА47-29 32 А или аналогом.
• При монтаже в щитке с несколькими УЗО - делайте селективность: верхний УЗО имеет задержку (тип S), нижний - обычный (тип AC).
• Обязательно помечайте провода: L1–L3, N. Перепутанный ноль - основная причина отказа работы УЗО.
• Артикул mdv15-4-032-030 - точный идентификатор для заказа запасного элемента. Совместим с сериями ВД1-63 от GENERICA и IEK.
