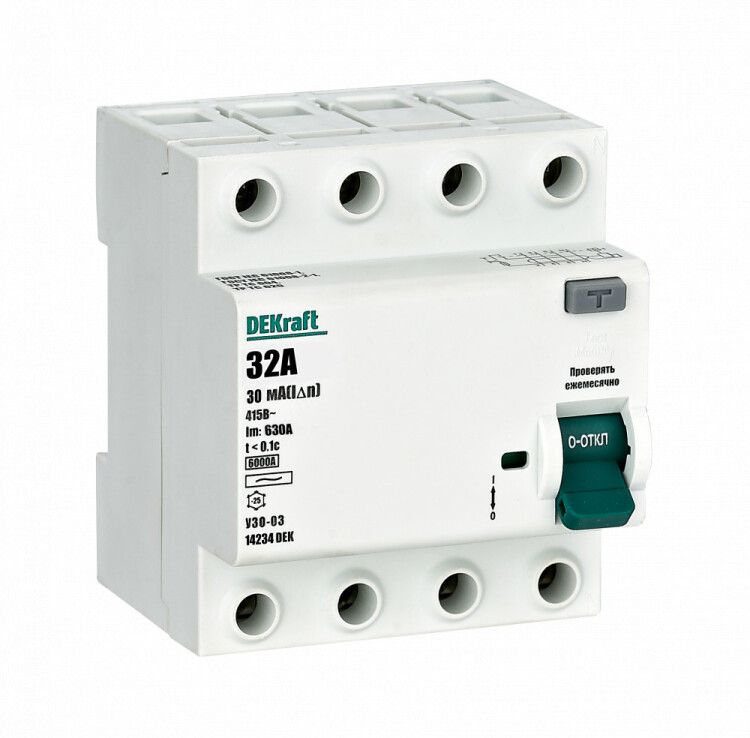

Выключатель дифференциальный (УЗО) УЗО-03 4п 32А 30мА тип AC 6кА | 14234DEK DEKraft APC

Выключатель дифференциального тока (УЗО) 4 полюса 32 А 30 мА тип AC 6 кА УЗО-03 от DEKraft - это электромеханическое устройство для защиты людей и оборудования от поражения током и пожаров, вызванных утечками тока в четырёхпроводных сетях переменного тока до 400 В. УЗО-03 рассчитано на монтаж на DIN-рейку и подходит для промышленных и коммерческих объектов.

Назначение и область применения

УЗО-03 защищает электрические цепи от опасных утечек тока, которые могут возникнуть при повреждении изоляции, контакте человека с токоведущими частями или старении проводки. Особенно важно применение этого устройства там, где есть повышенная опасность поражения током - в помещениях с высокой влажностью, на производствах, в системах освещения, насосных станциях, конвейерах и других объектах с трёхфазным питанием.

Используется совместно с автоматическими выключателями в щитах распределения. Применяется в сетях с напряжением до 400 В, частотой 50/60 Гц, в том числе в системах TN-S и TT.

Технические характеристики

• Тип устройства: Устройство защитного отключения (УЗО), электромеханическое - работает без внешнего питания.
• Количество полюсов: 4 - защищает все фазы и ноль одновременно.
• Номинальный ток: 32 А - максимальный постоянный ток, который устройство может пропускать без срабатывания.
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам; при превышении этого значения УЗО отключается за время менее 0,3 секунды.
• Номинальная отключающая способность: 6 кА - способность безопасно отключить цепь при коротком замыкании с током до 6000 А.
• Номинальное напряжение: 400 В - рабочее напряжение сети.
• Напряжение изоляции: 500 В - максимальное напряжение, которое выдерживает изоляция между токоведущими частями.
• Импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (например, от грозовых разрядов).
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира.
• Ширина модуля: 4 модуля (72 мм) - занимает 4 места на DIN-рейке.
• Глубина монтажа: 75,5 мм - требует достаточного свободного пространства внутри щита.
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и от предметов более 12,5 мм, но не от воды и пыли.
• Степень загрязнения: 2 - предназначено для установки в помещениях с нормальным уровнем запыления и отсутствием проводящей пыли.
• Способ монтажа: на DIN-рейку типа TS35.

Совместимость и монтаж

УЗО-03 устанавливается на стандартную DIN-рейку. Для правильной работы необходимо соблюдать порядок подключения: входные кабели - сверху, выходные - снизу. Нулевой провод обязательно проходит через устройство, так как оно контролирует баланс тока между всеми фазами и нулём.

Обязательно сочетание с автоматическим выключателем: номинальный ток автомата должен быть **выше** на одну ступень, чем у УЗО. Например:

• Автомат на 16 А - УЗО на 20 А (не подходит для УЗО-03 32 А);
• Автомат на 25 А - УЗО на 32 А - правильная пара для УЗО-03.

Не допускается установка УЗО без предварительной защиты от КЗ - это может привести к выходу устройства из строя.

Безопасность и стандарты

УЗО-03 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R 51326.1, что гарантирует соответствие европейским и российским нормам безопасности. Электромеханическая конструкция обеспечивает надёжное срабатывание даже при отсутствии напряжения в сети - важное преимущество перед электронными аналогами.

Тип дифференциального расцепителя AC - реагирует только на переменный ток утечки. Не защищает от постоянного тока утечки (например, от выпрямителей или импульсных блоков питания). Для таких случаев требуется УЗО типа A или B.

Преимущества

• Электромеханическая схема - работает без внешнего питания, надёжнее в условиях перебоев с электроснабжением.
• Защита всех четырёх проводов - исключает риск утечки через ноль, особенно актуально в трёхфазных системах.
• Высокая отключающая способность (6 кА) - подходит для промышленных щитов с большой мощностью нагрузки.
• Работоспособность при низких температурах - можно использовать в неотапливаемых помещениях, на открытых площадках (при условии герметичности корпуса щита).
• Стандартная ширина 4 модуля - легко интегрируется в существующие щитовые решения.

Ограничения применения

• Не предназначен для защиты от постоянного тока утечки - не подходит для цепей с преобразователями частоты, LED-драйверами, ИБП, зарядными устройствами EV.
• IP20 - нельзя устанавливать во влажных местах без дополнительной защиты (коробки, герметизации).
• Не является автоматическим выключателем - не защищает от перегрузок и коротких замыканий, требует обязательного парного автомата.
• Не рекомендуется для однофазных бытовых цепей - избыточен по числу полюсов, экономически невыгоден.

Примеры использования

• Щит управления конвейерной линией с трёхфазным двигателем и нулевым проводом.
• Распределительный щит торгового центра, где установлены группы розеток, освещения и HVAC-систем.
• Производственный участок с металлообрабатывающими станками, где возможны пробои изоляции на корпус.
• Подземный паркинг с насосами и световой сигнализацией - защита от утечек в условиях повышенной влажности.

Практические советы

• Перед монтажом проверьте целостность изоляции кабелей - УЗО будет срабатывать на любую утечку, включая слабые, но опасные.
• При установке в щите оставьте минимум 80–100 мм свободного пространства за УЗО-03 для удобства обслуживания и теплоотвода.
• Проверяйте работоспособность кнопкой “T” (Test) один раз в месяц - это не замена регламентному тестированию, но снижает риск отказа.
• Не используйте УЗО-03 вместо дифавтомата - он не заменяет функцию автоматического выключателя.
• При использовании в системе IT (изолированная нейтраль) УЗО неэффективно - выбирайте другие методы контроля утечек.
