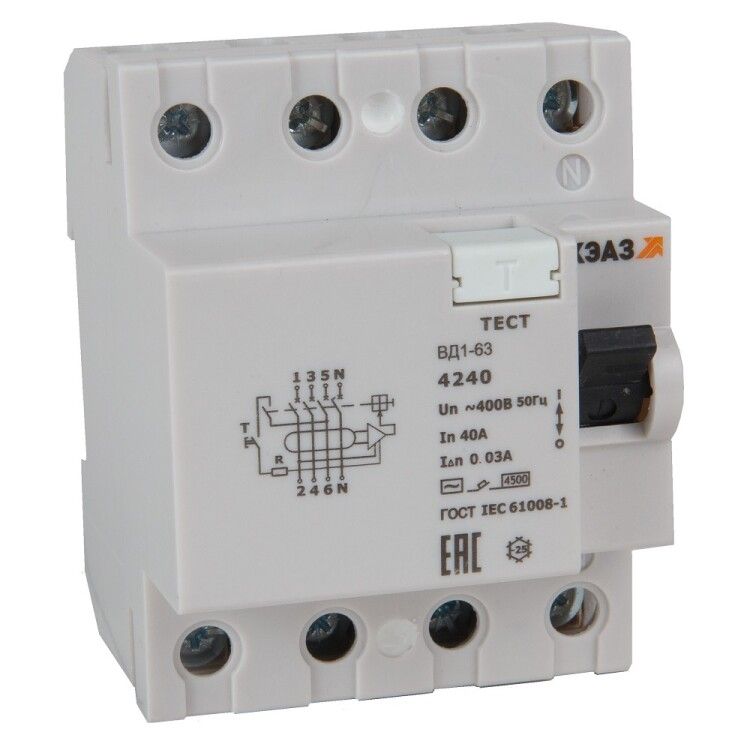

Выключатель дифференциальный (УЗО) ВД1-63-4232-АС-УХЛ4 (4P, 32, 30mA) электронное| 318480 | КЭАЗ

Выключатель дифференциального тока (УЗО) 4-полюсный 32А 30мА ВД1-63-4232-АС-УХЛ4 электронное - это устройство для защиты людей и оборудования от поражения электрическим током при утечках в четырёхпроводных сетях 400 В. Произведённое КЭАЗ, изделие относится к бюджетной серии ВД1-63 и предназначено для установки на DIN-рейку в распределительных щитах.

Назначение и область применения

УЗО 4-полюсное ВД1-63-4232-АС-УХЛ4 защищает от поражения током при утечке более 30 мА. Подходит для защиты групповых цепей в трёхфазных сетях 400 В с нулевым проводником - например, в промышленных щитах, на объектах с оборудованием типа насосов, компрессоров, конвейеров, станков. Устройство реагирует только на переменный ток утечки (класс AC), что делает его подходящим для большинства бытовых и промышленных нагрузок, кроме тех, где есть постоянный ток утечки (например, от сварочных аппаратов или ИБП).

Технические характеристики

• Номинальный ток: 32 А - допустимый длительный ток через устройство без перегрева;
• Номинальный ток утечки: 30 мА - чувствительность срабатывания; безопасный порог для защиты человека;
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не сработает на постоянный или пульсирующий;
• Номинальное напряжение: 400 В - работает в трёхфазных сетях с нулём (380–400 В);
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно;
• Способ монтажа: DIN-рейка 35 мм - совместим со всеми стандартными щитами;
• Ширина: 4 модуля (72 мм) - занимает место в щите как четыре обычных автоматических выключателя;
• Сечение провода: 2,5–35 мм2 - позволяет подключить медные жилы от малой до крупной мощности;
• Степень защиты IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги - требует установки внутри закрытого щита;
• Рабочий диапазон температур: -25…+55 C - подходит для неотапливаемых помещений, включая производственные зоны;
• Импульсная устойчивость: 4 кА - выдерживает кратковременные скачки тока, например, от запуска двигателей;
• Номинальное импульсное напряжение: 4 кВ - соответствует требованиям к перенапряжению в сетях IT/TT;
• Частота: 50 Гц - рассчитано на стандартную российскую сеть;
• Номинальная отключающая способность: 0 кА - не является автоматическим выключателем, не защищает от КЗ! Для этого требуется отдельный автомат;
• Степень загрязнения 3 - предназначен для условий с высокой запылённостью, например, на заводах или в мастерских.

Совместимость и монтаж

УЗО ВД1-63-4232-АС-УХЛ4 устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж глубиной 74,3 мм требует достаточного места в щите - проверьте свободный объём перед установкой. Все полюса (L1, L2, L3, N) должны быть правильно подключены: фазы - на верхние клеммы, ноль - на специальную клемму с маркировкой N. Нельзя использовать устройство в однофазных сетях без подключения всех фаз - это нарушит работу дифференциальной защиты. Обязательно соблюдайте полярность нулевого провода: он не должен проходить через другие устройства, такие как автоматы или предохранители, до входа в УЗО.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51326.1-99 и IEC 61009-1 для устройств защитного отключения. Применяет электронную схему управления - обеспечивает точное срабатывание при утечке, но зависит от наличия питания. При отключении всей сети (например, при аварии) УЗО не будет работать, пока не восстановится питание. Не имеет механической функции отключения при потере напряжения - отличается от типов A или B, которые могут работать даже без питания.

Преимущества

• Надёжное срабатывание при утечке 30 мА - защищает жизнь человека;
• Поддержка 4-полюсного исполнения - идеально для трёхфазных систем с общим нулём;
• Устойчивость к импульсным токам до 4 кА - снижает риск ложных срабатываний при пуске оборудования;
• Совместимость с сериями ВД1-63 других устройств - можно комбинировать с автоматами этой же серии;
• Цена ниже аналогичных решений от зарубежных брендов - оптимальный вариант для массового внедрения.

Ограничения применения

• Не защищает от короткого замыкания - обязательно используйте вместе с автоматическим выключателем на 32 А;
• Работает только с переменным током утечки (AC) - не подходит для цепей с постоянным током (например, солнечные батареи, ИБП, сварочные аппараты);
• Не работает при отсутствии напряжения - при отключении электроснабжения защита временно недоступна;
• IP20 - нельзя устанавливать во влажных помещениях, на улице или в открытых щитах;
• Не рекомендуется для защиты одного потребителя - лучше применять как групповое УЗО после автомата.

Примеры использования

• Защита группы трёхфазных станков в цеху с общим нулевым проводом;
• Щитовая защита для системы освещения и розеток в производственном корпусе;
• Объекты с электродвигателями: насосы, вентиляторы, конвейеры;
• Распределительные щиты в логистических терминалах, складах, ремонтных мастерских.

Практические советы

• Выбирая УЗО, всегда проверяйте, что рядом установлен автоматический выключатель на 32 А - без него УЗО не защитит от КЗ;
• При монтаже не путайте ноль: он должен идти только через УЗО, никуда больше;
• Проверяйте правильность подключения фаз и нуля перед первым включением - неверная схема вызывает ложные срабатывания;
• Тестируйте устройство кнопкой “T” ежемесячно - это гарантирует сохранение работоспособности;
• Если в вашей системе есть оборудование с постоянным током утечки (например, ИБП), выбирайте УЗО типа A или B вместо AC;
• Для щитов с ограниченным местом учтите, что 4-полюсное УЗО занимает 4 модуля - планируйте размещение остальных элементов соответственно.
