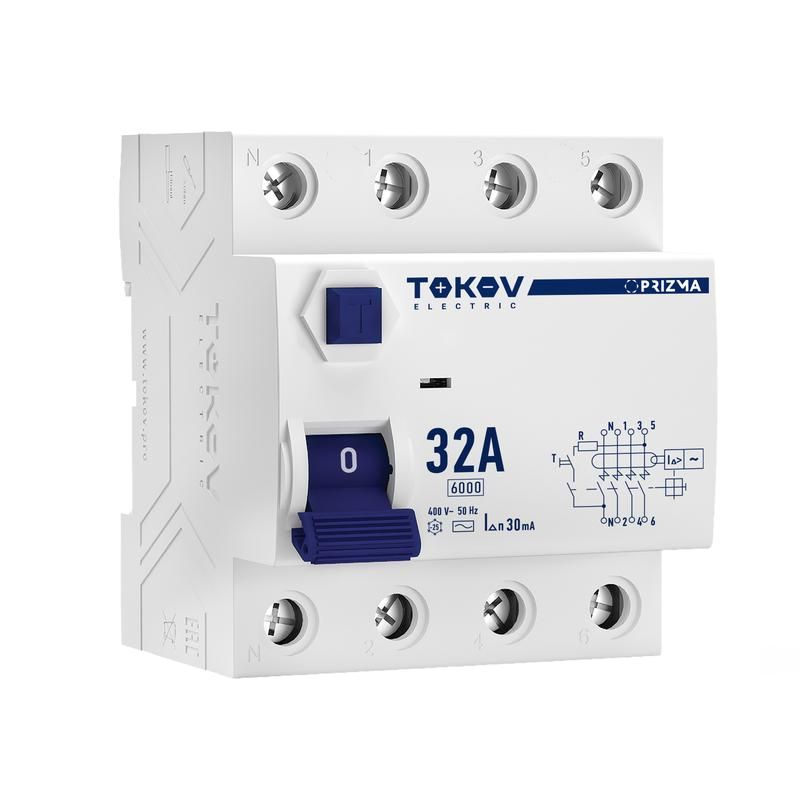

Выключатель дифференциального тока (УЗО) PRIZMA 4п 32А 30мА AC 6кА TOKOV ELECTRIC TKE-PZ60-RCDM-4-32-30-AC

Выключатель дифференциального тока (УЗО) TOKOV ELECTRIC tke-pz60-rcdm-4-32-30-ac предназначен для защиты людей и оборудования от поражения электрическим током при утечках на землю. Устройство работает в трёхфазных сетях с нулевым проводником и подходит для установки в щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Этот УЗО защищает от опасных утечек тока величиной 30 мА - уровня, достаточного для предотвращения летальных поражений человека. Он используется в цепях с переменным током (AC), где возможны утечки через изоляцию, повреждённые кабели или неисправную технику. Подходит для групповой защиты розеточных контуров, освещения, бытовых и промышленных устройств, таких как насосы, компрессоры, станки и конвейеры.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузку до этого значения без перегрева
• Тип чувствительности: AC - реагирует только на переменный ток утечки (например, от бытовой техники)
• Номинальный ток утечки: 30 мА - срабатывает при превышении этой величины
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети 380–400 В
• Отключающая способность: 6 кА - способен безопасно отключить цепь даже при коротком замыкании с током до 6000 А
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Максимальное сечение провода: 1–16 мм2 (моножила), 1–10 мм2 (многожила)
• Ширина: 4 модуля (72 мм) - занимает 4 места на DIN-рейке
• Глубина монтажа: 50 мм - требуется свободное пространство за щитом
• Рабочий температурный диапазон: –25…+50 C - подходит для помещений с нормальным микроклиматом
• Частота: 50 Гц - совместим с сетями России и стран СНГ

Совместимость и монтаж

УЗО TOKOV ELECTRIC tke-pz60-rcdm-4-32-30-ac монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы сверху и снизу - вход и выход фаз A, B, C и N. Ноль обязательно подключается к соответствующему контакту, иначе устройство не будет работать. Кабели должны быть зачищены на 9–10 мм, плотно затянуты - слабый контакт вызывает нагрев. Монтаж допускается только после отключения питания и проверки отсутствия напряжения.

Безопатность и стандарты

Устройство соответствует требованиям международного стандарта IEC/EN 61009-1 для автоматических выключателей дифференциального тока. Применяет технологию дифференциального трансформатора и механический расцепитель - не требует внешнего питания. Сертифицирован для использования в электроустановках до 1000 В переменного тока.

Преимущества

• Надёжное срабатывание при малых утечках - обеспечивает высокую степень безопасности
• Фиксация в положении “выкл” при срабатывании - позволяет легко определить причину отключения
• Индикация состояния: рычаг имеет чёткое положение “ON/OFF”, что удобно при обслуживании
• Компактная форма - экономит место в щите благодаря ширине всего 4 модуля
• Поддержка как моножилы, так и многожильных проводов - универсальность для разных условий монтажа

Ограничения применения

• Не реагирует на постоянный ток утечки - не подходит для систем с выпрямителями, LED-драйверами или солнечными батареями
• IP20 не защищает от влаги - нельзя использовать во влажных помещениях без корпуса
• Не является автоматическим выключателем - не защищает от перегрузок и коротких замыканий; необходимо сочетать с автоматом
• Требуется правильное подключение нуля - неверная коммутация делает устройство бесполезным
• Не рекомендован для установки вне помещений или в условиях с температурой ниже –25 C

Примеры использования

• Защита группы розеток на кухне или в ванной комнате
• Щитовая защита для станков с металлообработкой
• Обеспечение безопасности в офисных помещениях с большим количеством компьютерной техники
• Цепи освещения в торговых залах, где есть риск повреждения кабеля
• Автоматические системы управления с использованием 380 В переменного тока

Практические советы

• Выбирайте УЗО с номиналом тока выше, чем у автомата перед ним - например, если автомат 25 А, то УЗО 32 А - это правильно
• Проверяйте целостность изоляции проводов перед подключением - повреждённая изоляция часто становится причиной ложных срабатываний
• После монтажа всегда нажимайте кнопку “Тест” - она имитирует утечку и проверяет исправность устройства
• Не используйте удлинители или переходники между УЗО и оборудованием - они нарушают контроль утечки
• При установке в щит с несколькими УЗО - соблюдайте координацию по времени срабатывания, чтобы избежать ложных отключений
• Убедитесь, что глубина шкафа минимум 50 мм - иначе устройство не поместится
