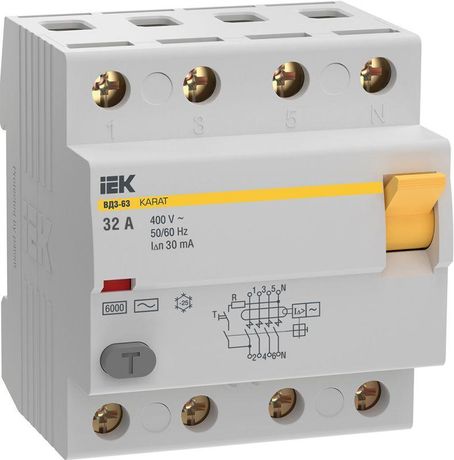

Выключатель дифференциальный (УЗО) ВД3-63 4P 32А 30мА 6кА тип АС KARAT | MDV20-4-032-030 IEK

Выключатель дифференциального тока (УЗО) ВД3-63 от IEK - устройство для защиты людей и оборудования от поражения электрическим током при утечке тока в цепях до 400 В. Монтируется на DIN-рейку, работает без внешнего питания и подходит для установки в щитах жилых, коммерческих и промышленных зданий.

Назначение и область применения

Выключатель дифференциального тока ВД3-63 защищает от поражения электрическим током при утечке тока через человека или поврежденную изоляцию. Он реагирует только на переменный ток утечки (тип AC) и не обеспечивает защиту от перегрузок или коротких замыканий - эти задачи решаются совместно с автоматическим выключателем.

Подходит для использования в:

• распределительных щитах квартир и домов;
• промышленных объектах с трёхфазными нагрузками (станки, насосы, конвейеры);
• строительных площадках и временных электроустановках;
• объектах с высокими требованиями к безопасности - больницы, детские учреждения, бассейны.

Технические характеристики

• Номинальное напряжение: 400 В (рабочее), 415 В (изоляционное)
• Номинальный ток: 32 А
• Количество полюсов: 4 (трёхфазный + N)
• Номинальный ток утечки: 30 мА - чувствительность для защиты жизни человека
• Тип тока утечки: AC - реагирует только на синусоидальный переменный ток утечки
• Отключающая способность при КЗ: 6 кА - не предназначено для отключения КЗ, но выдерживает кратковременные импульсы до этого значения
• Частота: 50/60 Гц
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: на DIN-рейку шириной 17,5 мм
• Модульная ширина: 4 модуля (72 мм)
• Макс. сечение кабеля: 50 мм2 - позволяет подключить мощные провода
• Рабочий диапазон температур: от -25C до +45C
• Срок службы: 15 лет

Совместимость и монтаж

Выключатель дифференциального тока ВД3-63 устанавливается на стандартную DIN-рейку в распределительном щите. Для работы требуется параллельное подключение с автоматическим выключателем, который будет защищать от перегрузок и коротких замыканий.

Подключение выполняется согласно схеме на корпусе: входные фазы L1–L3 и нейтраль N - сверху, выходные - снизу. Нейтраль обязательно проходит через УЗО, иначе защита не сработает.

Не допускается использование без защитного автомата! УЗО не отключает токи перегрузки - это опасно!

Безопасность и стандарты

Выключатель дифференциального тока ВД3-63 соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Электромеханическая конструкция гарантирует работу даже при отсутствии напряжения в сети - важное преимущество для аварийных ситуаций.

Преимущества

• Электромеханический принцип действия - надёжная работа без зависимости от сетевого напряжения
• Высокая точность срабатывания при 30 мА - оптимально для защиты людей
• Широкий диапазон рабочих температур - подходит для холодных помещений и улиц
• Совместим с кабелями до 50 мм2 - удобен для мощных потребителей
• Серия KARAT от IEK - проверенная надёжность в условиях промышленной эксплуатации

Ограничения применения

• Не защищает от постоянного тока утечки (например, от импульсных БП или светодиодных светильников с выпрямителем)
• Не отключает токи перегрузки и короткого замыкания - требует обязательного сочетания с автоматом
• IP20 - нельзя использовать во влажных помещениях без дополнительной защиты (щит должен иметь степень защиты не ниже IP30)
• Только тип AC - не подходит для цепей с высоким уровнем пульсаций (например, с частотными преобразователями)

Примеры использования

• Защита группы розеток в кухне или ванной комнате - предотвращает удар током при пробое бытовой техники
• Щит на производстве: три фазы + N для станка с металлическим корпусом - исключает риск при контакте с корпусом
• Временный щит на стройплощадке - безопасное питание инструментов при возможных повреждениях кабелей
• Общий ввод в многоквартирный дом - при условии, что каждый этаж имеет собственный автомат и УЗО

Практические советы

• Выбирая УЗО, всегда проверяйте, чтобы рядом был установлен автомат на 32 А - иначе при перегрузке сработает только рубильник, а не защита
• При монтаже используйте клеммы с усилием, указанным в документации - перетяжка может повредить медные жилы
• Перед первым запуском нажмите кнопку «Тест» - если УЗО не отключилось, он неисправен
• Проверяйте работоспособность один раз в месяц - кнопка тестирования продлевает срок службы системы
• Для цепей с частотными преобразователями или LED-освещением выбирайте УЗО типа A или B - ВД3-63 здесь не подойдёт
