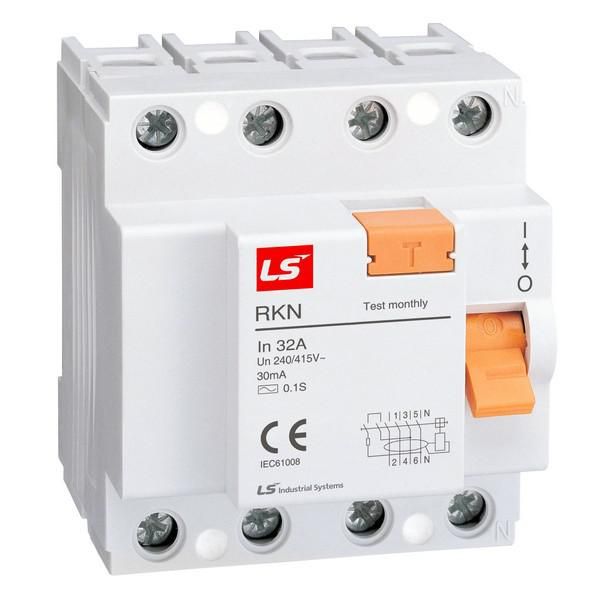

Дифференциальный выключатель нагрузки (УЗО) RKN 3P+N 63A 300mA AC-TYPE NEW ROGY (RUSSIA) - 062400488B LSIS

Выключатель дифференциального тока (УЗО) 3P+N/4P 63A 30mA/300mA AC-TYPE/тип A RKN, ГСИ - устройство для автоматического отключения электроцепи при утечке тока, защищающее людей от поражения электричеством и оборудование от повреждений. Применяется в распределительных щитах промышленных объектов, где требуется надёжная защита от переменного и импульсного тока утечки. Бренд LS Electric, артикул 062400488b.

Назначение и область применения

УЗО 3P+N/4P 63A 30mA/300mA AC-TYPE/тип A RKN, ГСИ используется для защиты трёхфазных сетей с нулевым проводником. Обеспечивает отключение при возникновении опасной утечки тока - как переменного (AC), так и пульсирующего постоянного (тип A). Подходит для установки на предприятиях, в цехах, на производственных линиях, в системах управления оборудованием, где используются частотные преобразователи, сварочные аппараты, насосы, компрессоры и другая техника, генерирующая импульсные помехи.

Технические характеристики

• Номинальный ток: 63 А - максимальный длительно допустимый ток через устройство.
• Дифференциальный ток срабатывания: 300 мА - порог утечки, при котором УЗО отключает цепь. Выбран для защиты оборудования, а не человека (в отличие от 30 мА, используемых в бытовых условиях).
• Количество полюсов: 3P+N - три фазных и один нулевой полюс, все контролируются одновременно.
• Тип тока утечки: Type A - реагирует на переменный ток утечки и пульсирующий постоянный (например, от выпрямителей и инверторов).
• Номинальное напряжение: 230/415 В - работает в однофазных (230 В) и трёхфазных (415 В) сетях.
• Предельная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Частота: 50 Гц - совместим с сетями России и стран СНГ.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита.
• Рабочий температурный диапазон: от -5C до +40C - не предназначен для открытого монтажа на улице или в необогреваемых помещениях зимой.
• Коммутационная износостойкость: 6000 циклов - количество операций включения/выключения, которые устройство выдержит без потери работоспособности.
• Способ монтажа: на DIN-рейку шириной 35 мм.
• Количество модулей: 4 - занимает 4 стандартных модуля на рейке.
• Максимальное сечение кабеля: 35 мм2 - позволяет подключить мощные медные жилы.
• Глубина монтажа: 73,5 мм - важно учитывать при проектировании глубины шкафа.
• Кратковременная задержка отключения: да - имеет выдержку времени перед отключением, что исключает ложные срабатывания при кратковременных импульсах утечки (например, при запуске двигателя).

Совместимость и монтаж

УЗО 3P+N/4P 63A 30mA/300mA AC-TYPE/тип A RKN, ГСИ совместимо со всеми стандартными DIN-рейками 35 мм. Монтаж выполняется в распределительном щите с достаточным свободным местом - учтите глубину 73,5 мм. Ноль (N) обязательно подключается к соответствующему зажиму, иначе устройство не будет работать. Кабели сечением до 35 мм2 затягиваются без предварительной опрессовки, но рекомендуется использовать наконечники для многожильных проводов. Установка возможна только после отключения питания и проверки отсутствия напряжения.

Безопасность и стандарты

УЗО соответствует требованиям международных стандартов IEC 61009-1 и ГОСТ Р 51326.1. Сертифицировано для использования в промышленных электросетях. Отличается повышенной отказоустойчивостью благодаря механической прочности корпуса и внутренней схеме с выдержкой времени. Не содержит элементов, чувствительных к перегрузкам по напряжению - работает только при правильном подключении фаз и ноля.

Преимущества

• Защита от двух типов утечек - переменной и пульсирующей постоянной - делает его универсальным для современного промоборудования.
• Задержка отключения снижает число ложных срабатываний при пуске двигателей и других индуктивных нагрузок.
• Высокая коммутационная износостойкость (6000 циклов) обеспечивает долгую службу даже при частых операциях включения/отключения.
• Поддержка нулевого провода в составе устройства гарантирует равномерную работу всех полюсов и точное сравнение токов.

Ограничения применения

• Не применяется для защиты отдельных бытовых розеток - дифток 300 мА недостаточно для безопасности человека.
• Не подходит для установки вне закрытого щита - степень защиты IP20 не защищает от влаги и пыли.
• Не работает при отсутствии нулевого провода - обязательное условие подключения N.
• Не рассчитан на работу при температурах ниже -5C - в холодных цехах нужен обогрев или теплоизоляция щита.
• Не является автоматическим выключателем - не защищает от перегрузок и коротких замыканий; необходимо сочетание с автоматом (АВ) на 63 А.

Примеры использования

• Щит управления конвейерной линией с частотными преобразователями.
• Распределительный щит цеха с несколькими сварочными аппаратами.
• Электроустановка насосной станции с трехфазными двигателями.
• Автоматизация производства с использованием PLC и сервоприводов.

Практические советы

• Выбирая УЗО, всегда проверяйте, что номинальный ток (63 А) выше суммарного потребления подключённых нагрузок.
• Для комплексной защиты параллельно установите автоматический выключатель на 63 А - УЗО не защищает от перегрузок.
• При монтаже соблюдайте полярность: L1–L3 и N должны быть подключены точно к указанным клеммам.
• Проверьте функцию тестовой кнопки перед вводом в эксплуатацию - она имитирует утечку тока для проверки исправности.
• Если в сети есть много импульсных нагрузок, выбирать УЗО типа A - правильно. Для чисто переменных нагрузок хватило бы типа AC, но здесь он уже встроен.
• Не забывайте про место под монтаж: 4 модуля + 73,5 мм глубины - планируйте щит заранее.
