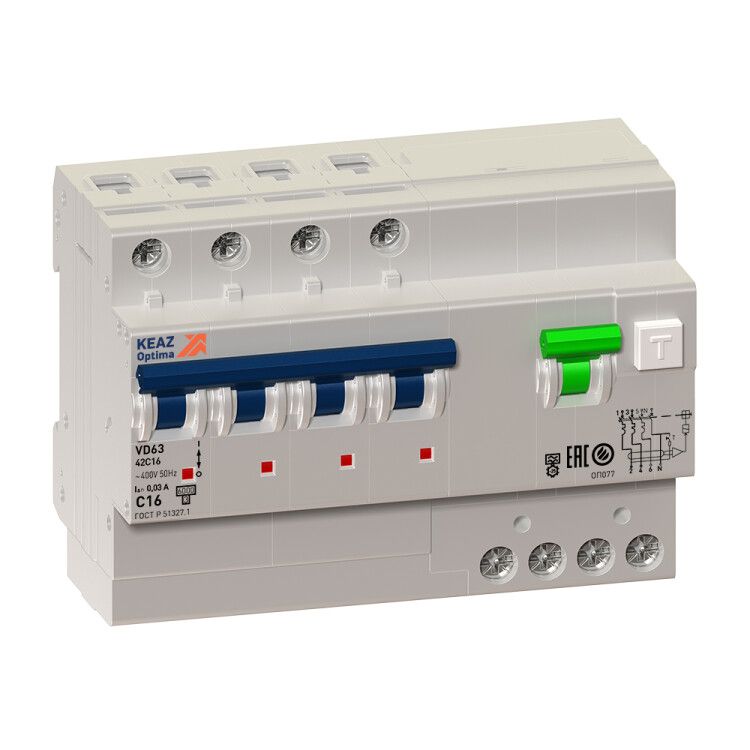

Выключатель автоматический дифференциального тока с защитой от сверхтоков OptiDin VD63-42C63-A-УХЛ4 4п 63А C 30мА тип A | 103482 КЭАЗ

Автоматический выключатель дифференциального тока КЭАЗ Optima с артикулом 103482 - четырёхполюсное устройство для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока. Подходит для установки в распределительных щитах коммерческих и промышленных объектов.

Назначение и область применения

Выключатель автоматический дифференциального тока КЭАЗ Optima 103482 защищает от опасного тока утечки, который может возникнуть при повреждении изоляции, контакте человека с токоведущими частями или замыкании фазы на корпус. Номинальный дифференциальный ток 30 мА обеспечивает высокую чувствительность - устройства такого типа применяются там, где важна безопасность людей: офисы, магазины, цеха, медицинские учреждения, жилые дома.

Защита реализуется одновременно по двум направлениям: от сверхтоков (короткое замыкание, перегрузка) и от утечек тока. Это делает его полноценной заменой паре устройств - обычному автомату и УЗО.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который устройство может длительно пропускать без срабатывания.
• Дифференциальный ток: 30 мА - порог срабатывания при утечке тока; при достижении этого значения автомат отключается за время менее 0,3 секунды.
• Тип по току утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от выпрямителей, частотных преобразователей, современной бытовой техники).
• Номинальная отключающая способность: 6 кА - способность безопасно отключить цепь при коротком замыкании с током до 6000 А.
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током: освещение, насосы, компрессоры, малые двигатели.
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 380/220 В.
• Количество полюсов: 4 - защищает все три фазы и нейтраль (нейтраль коммутируется - отключается полностью при срабатывании).
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов, но не от воды. Применяется внутри щита.
• Климатическое исполнение: УХЛ4 - работает при температуре от –40 C до +55 C, подходит для неотапливаемых помещений, складов, производственных площадок.
• Количество модулей DIN: 7 - занимает семь стандартных модулей ширины на DIN-рейке.
• Частота: 50 Гц - предназначено для сетей с промышленной частотой.
• Класс токоограничения: 3 - обеспечивает самое быстрое ограничение тока короткого замыкания среди классов, снижая тепловое воздействие на провода и оборудование.
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода до указанного сечения.
• Глубина монтажа: 5,5 мм - минимальный зазор между лицевой панелью щита и механизмом автомата, что важно при плотном расположении устройств.

Совместимость и монтаж

Выключатель автоматический дифференциального тока КЭАЗ Optima 103482 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место в щите - 7 модулей. Монтаж выполняется с помощью фиксатора на задней части корпуса: устройство просто защёлкивается на рейке.

Подключение проводов осуществляется на верхние и нижние клеммы: вход - сверху, выход - снизу. Все четыре полюса имеют клеммы для фаз L1–L3 и N. Нейтральный проводник коммутируется - он также отключается при срабатывании, что соответствует требованиям безопасности по ГОСТ Р 51327.1.

Не допускается установка в условиях повышенной влажности вне щита, а также в местах с механическими ударными нагрузками.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51327.1-2010 и техническим условиям ТУ3422-046-05758109-2008. Соответствие этим нормам гарантирует надёжность срабатывания, долговечность и соответствие европейским и российским стандартам безопасности.

Класс токоограничения 3 и наличие коммутируемого нейтраля обеспечивают выполнение требований ПУЭ к защите от поражения током в помещениях с риском для жизни.

Преимущества

• Объединяет функции автомата и УЗО в одном корпусе - экономит место в щите.
• Тип A - совместим с современной техникой (ИБП, инверторы, ЭПРА, варочные поверхности), которые создают пульсирующие утечки.
• Коммутируемый нейтраль - исключает сохранение потенциала на нулевом проводе после отключения, повышает безопасность при обслуживании.
• Климатическое исполнение УХЛ4 - можно использовать в холодных и сырых помещениях без дополнительного обогрева.
• Класс 3 токоограничения - минимизирует риск повреждения кабелей и оборудования при КЗ.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 не защищает от влаги и пыли.
• Не рекомендуется применять в цепях с постоянным током - работает только с переменным током (AC).
• Не подходит для мощных двигателей с высоким пусковым током (>5…7×Iн); для них лучше выбрать тип D.
• Не используется в системах TN-C - требует наличия отдельного PE и N проводников (TN-S, TN-C-S).
• Не следует устанавливать рядом с источниками сильных электромагнитных помех - возможны ложные срабатывания.

Примеры использования

• Щитовая на этаже офисного здания - защита групп розеток и компьютеров.
• Распределительный щит производственного участка - защита станков с частотными преобразователями.
• Щит в торговом центре - обеспечение безопасности в зонах с водой (зоны мойки, кафе).
• Склад с оборудованием на базе инверторов - защита от утечек, вызываемых работой погрузчиков и зарядных устройств.

Практические советы

• При проектировании щита учитывайте, что этот автомат занимает 7 модулей - планируйте место для других устройств.
• Проверьте сечение кабелей перед подключением: максимум 25 мм2. Более толстые провода не войдут в клеммы.
• После монтажа обязательно протестируйте устройство кнопкой “T” - она имитирует утечку тока и проверяет работоспособность.
• Не используйте в качестве единственной защиты на всей квартире - лучше применять селективную схему: главный автомат 100 мА и группы по 30 мА.
• При использовании в холодных помещениях (например, на складе) убедитесь, что температура не опускается ниже –40 C - иначе возможно изменение характеристик срабатывания.
