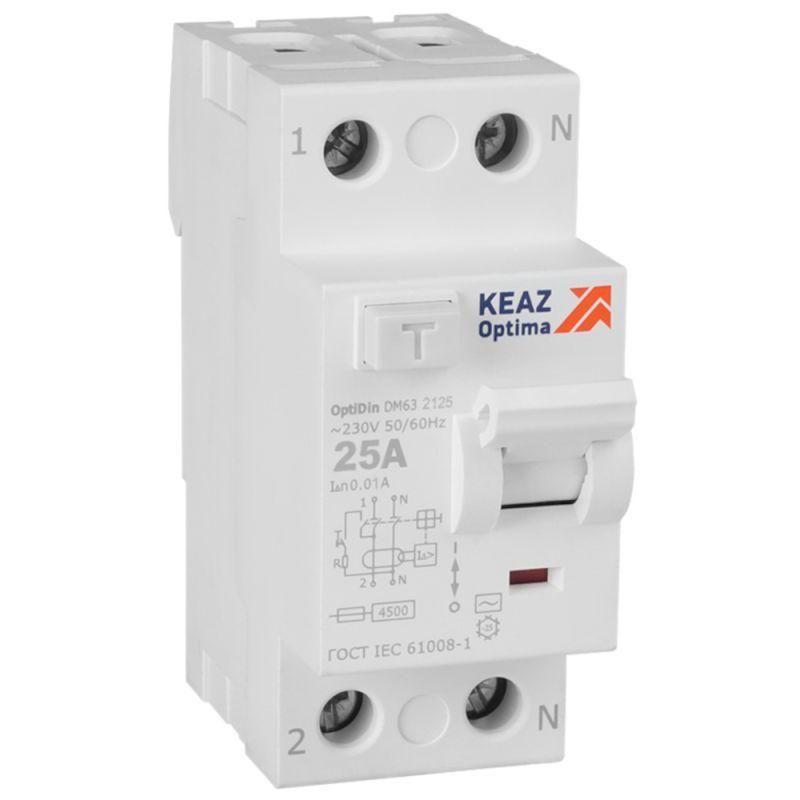

Выключатель дифференциального тока (УЗО) без защиты от сверхтоков 2П 25А 10мА AС 4,5кА OptiDin DM63-2125-AC-4,5-УХЛ4 - 343882 КЭАЗ

Выключатель дифференциального тока (УЗО) КЭАЗ Optima 343882 - двухполюсное устройство защиты от утечек тока, предназначенное для обеспечения безопасности людей и оборудования в бытовых и промышленных сетях переменного тока. Номинальный ток 25 А и чувствительность 10 мА делают его подходящим для защиты групп розеток, ванных комнат, кухонь и других зон повышенной опасности.

Назначение и область применения

УЗО КЭАЗ Optima 343882 срабатывает при возникновении утечки тока через изоляцию или человека, предотвращая поражение электрическим током. Подходит для установки в распределительных щитках жилых домов, офисов, производственных помещений и объектов с высокой влажностью. Особенно эффективен там, где используются электроприборы с металлическими корпусами - стиральные машины, бойлеры, микроволновки, насосы.

Технические характеристики

• Число полюсов: 2
• Номинальный ток (I_n): 25 А
• Номинальный отключающий дифференциальный ток (I_Δn): 10 мА
• Тип дифференциального тока: AC - реагирует на синусоидальную утечку переменного тока
• Номинальное напряжение: 230 В переменного тока
• Кратковременная выдерживаемая токовая нагрузка (короткое замыкание): 4,5 кА
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Климатическое исполнение: УХЛ4 - предназначено для работы в условиях умеренного и холодного климата, в закрытых помещениях с контролируемой температурой и влажностью

Совместимость и монтаж

УЗО КЭАЗ Optima 343882 монтируется на DIN-рейку шириной 35 мм, как стандартные автоматические выключатели. Для правильной работы требуется подключение фазного и нулевого проводов на соответствующие клеммы - вход сверху, выход снизу. Обязательно соблюдать полярность: ноль не должен проходить через другие устройства до УЗО. Не допускается параллельное соединение с другими УЗО без согласования с проектом. Монтаж выполняется только после отключения питания и проверки отсутствия напряжения.

Безопечность и стандарты

Устройство соответствует требованиям ГОСТ Р 51326.1–99 и IEC 61009-1. Сертифицировано для использования в системах TN-S и TN-C-S. Тестовая кнопка «T» позволяет ежемесячно проверять работоспособность без отключения сети - нажатие имитирует утечку тока, и УЗО должно отключить цепь.

Преимущества

• Высокая точность срабатывания при 10 мА - минимальная утечка вызывает отключение, что повышает безопасность
• Механизм с двойной защитой: от перегрузки/короткого замыкания (не является АВ, но защищён от токов КЗ до 4,5 кА)
• Индикация состояния: рычаг в положении «ON» - включен, «OFF» - отключен, при срабатывании рычаг переходит в среднее положение
• Работает в условиях колебаний напряжения +-10%, что важно для регионов с нестабильной сетью

Ограничения применения

• Не защищает от постоянного тока (DC) - не подходит для систем с солнечными панелями или преобразователями постоянного тока
• Тип AC не реагирует на пульсирующие токи утечки (например, от современных ЭПРА или ИБП) - для таких случаев нужен тип A
• Не рассчитан на открытые площадки, улицы, сырые помещения без дополнительной защиты корпуса
• Не следует использовать как основной автоматический выключатель - он не имеет функции тепловой и электромагнитной защиты от перегрузок, только от утечек

Примеры использования

• Защита группы розеток в ванной комнате - предотвращает удар током при использовании фена или бритвы
• Подключение к бойлеру мощностью до 5,75 кВт (230 В × 25 А)
• Щиток на этаже многоквартирного дома - один УЗО на несколько розеточных контуров
• Производственные участки с оборудованием на 230 В: шлифовальные станки, компрессоры, насосы

Практические советы

• Выбирая УЗО, убедитесь, что номинальный ток 25 А соответствует сечению кабеля и защищаемому контуру - не используйте на линии с током выше 25 А
• При установке в старый щиток проверьте, есть ли место для УЗО - оно занимает два модуля (36 мм)
• Обязательно протестируйте устройство кнопкой «T» сразу после монтажа и каждый месяц
• Если УЗО часто срабатывает - проверьте изоляцию проводки, наличие повреждённых приборов или неправильное подключение нуля
• Для максимальной надёжности рекомендуется комбинировать с автоматическим выключателем на 25 А - так будет комплексная защита
