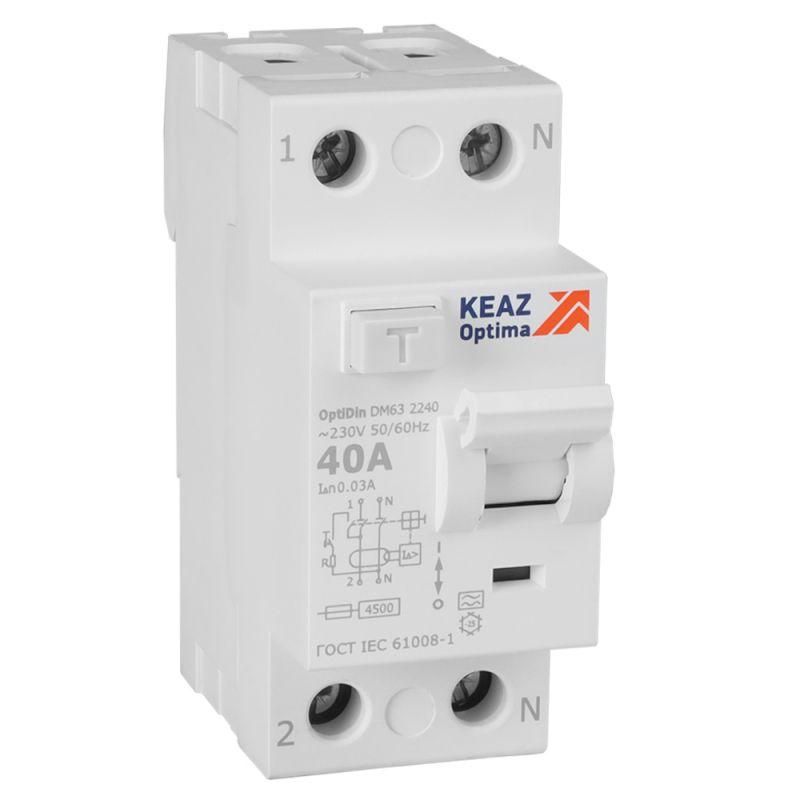

Выключатель дифференциального тока (УЗО) без защиты от сверхтоков 2П 40А 30мА A 4,5кА OptiDin DM63-2240-A-4,5-УХЛ4 - 343913 КЭАЗ

Выключатель дифференциального тока (УЗО) КЭАЗ Optima 343913 - двухполюсное устройство защиты от утечек тока, предназначенное для обеспечения безопасности людей и оборудования в бытовых и промышленных сетях с напряжением 230 В. Номинальный ток 40 А и чувствительность 30 мА делают его подходящим для групповых цепей, где важна надёжная защита от поражения электричеством.

Назначение и область применения

УЗО КЭАЗ Optima 343913 защищает от поражения электрическим током при утечках через человека или повреждённую изоляцию. Подходит для установки в распределительных щитах жилых домов, офисов, мастерских и производственных помещений. Особенно эффективен там, где используются устройства с импульсными нагрузками - стиральные машины, компьютеры, сварочные аппараты, частотные преобразователи.

Технические характеристики

• Число полюсов: 2
• Номинальный ток (I_n): 40 А
• Номинальный отключающий дифференциальный ток (I_Δn): 30 мА
• Тип реакции на дифференциальный ток: A - реагирует на переменный и импульсный постоянный ток утечки
• Номинальное напряжение: 230 В переменного тока
• Категория отключения: 4,5 кА - способен выдерживать и отключить ток короткого замыкания до этой величины
• Степень защиты: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата, в закрытых помещениях с возможностью повышенной влажности

Совместимость и монтаж

УЗО КЭАЗ Optima 343913 монтируется на DIN-рейку шириной 35 мм. Для подключения используются зажимы на входе и выходе - провода сечением до 25 мм2. Обязательно соблюдать полярность: фаза и ноль должны быть подключены строго к соответствующим клеммам. Устройство не требует внешнего питания - работает за счёт энергии сети. После срабатывания необходимо вручную перевести рычаг в положение «ВКЛ».

Безопатность и стандарты

УЗО соответствует требованиям ГОСТ Р 51326.1–2018 и IEC 61009-1. Применяет принцип сравнения токов в фазном и нулевом проводах - при разбалансе более 30 мА автоматически отключает цепь. Это предотвращает опасные последствия при касании токоведущих частей или пробое изоляции.

Преимущества

• Тип «A» обеспечивает защиту не только от переменного, но и от пульсирующего постоянного тока - актуально для современной техники с выпрямителями
• Работоспособность при температуре от −25C до +40C позволяет использовать в неотапливаемых помещениях
• Механизм сброса с фиксацией - исключает случайное включение после аварийного отключения
• Индикация состояния: рычаг вниз - отключено, вверх - включено

Ограничения применения

• Не предназначено для защиты от перегрузок и коротких замыканий - требуется обязательная установка автомата с нужным номиналом перед УЗО
• Не рекомендуется применять в сетях с высоким уровнем помех (например, рядом с мощными инверторами без фильтров) - возможны ложные срабатывания
• Не подходит для цепей с постоянным током выше допустимого уровня - только для переменного тока 230 В
• Не следует использовать в открытых наружных установках - класс защиты УХЛ4 не гарантирует герметичность при прямом воздействии осадков

Примеры использования

• Защита группы розеток в ванной комнате - основная задача УЗО с 30 мА
• Щитовая на производстве: питание станков с ЧПУ, которые генерируют импульсные утечки
• Автомобильные сервисы: зарядные устройства, компрессоры, светильники с драйверами
• Жилые дома: отдельная группа для кухни, где используется микроволновка, кофеварка, блендер

Практические советы

• Перед установкой проверьте соответствие сечения проводов - максимальное сечение 25 мм2, меньшие значения допустимы
• Обязательно протестируйте УЗО кнопкой «T» сразу после монтажа - это проверяет работоспособность механизма
• Не соединяйте несколько УЗО параллельно - это нарушает селективность и может вызвать ложные отключения
• При использовании в системе TN-C-S обязательно выполните переход на TN-S перед УЗО - иначе защита будет некорректной
• Для долгой службы избегайте установки рядом с источниками тепла - нагрев снижает срок службы электромеханических элементов
