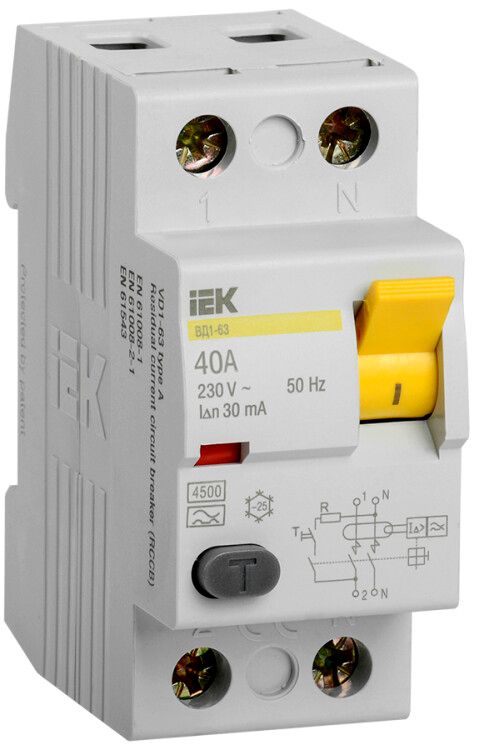

Выключатель дифференциальный (УЗО) ВД1-63 2п 40А 30мА тип A | MDV11-2-040-030 IEK

Выключатель дифференциального тока (УЗО) 2 полюса 40 А 30 мА тип A ВД1-63 от IEK - устройство для защиты людей от поражения электрическим током в бытовых и промышленных сетях. Он реагирует на опасные утечки тока даже от современных электронных приборов, таких как стиральные машины и компьютеры, и монтируется на DIN-рейку в щитах. Артикул mdv11-2-040-030 соответствует сериям KARAT.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2 полюса 40 А 30 мА тип A ВД1-63 защищает людей от поражения электрическим током при контакте с повреждённой изоляцией или токоведущими частями. Подходит для установки в жилых домах, офисах, мастерских и на производстве там, где используются устройства с выпрямителями - стиральные машины, LED-освещение, телевизоры, ПК и другая электроника. УЗО не заменяет автоматический выключатель: оно работает только против утечек тока, а не при перегрузках или КЗ.

Технические характеристики

• Номинальный ток: 40 А - максимальный рабочий ток нагрузки, который устройство может проводить постоянно;
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам; при превышении этого значения УЗО отключится за время менее 0,3 секунды;
• Тип тока утечки: A - реагирует на переменный ток и пульсирующий постоянный ток (например, от импульсных блоков питания);
• Напряжение: 230 В - предназначено для однофазных цепей 230/400 В;
• Отключающая способность при КЗ: 4,5 кА - способность выдерживать и отключать ток короткого замыкания до этой величины;
• Устойчивость к импульсным токам: 0,25 кА - выдерживает кратковременные броски тока без выхода из строя;
• Род тока: AC - работает только с переменным током 50 Гц;
• Количество полюсов: 2 - размыкает фазу и ноль одновременно;
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и влаги - требует установки внутри закрытого щита;
• Ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке;
• Глубина монтажа: 74 мм - требуется свободное пространство за щитом;
• Срок службы: 15 лет - при соблюдении условий эксплуатации;
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с температурой от −25C до +40C и повышенной влажностью;
• Способ монтажа: DIN-рейка - стандартный крепёж для распределительных щитов.

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2 полюса 40 А 30 мА тип A ВД1-63 совместим со всеми щитами, оснащёнными DIN-рейкой типа TS35. Монтаж выполняется путём защёлкивания на рейку - никаких болтов или креплений не требуется. Для правильной работы необходимо подключение: входные клеммы - к сети, выходные - к защищаемой нагрузке. Ноль и фаза должны проходить через УЗО полностью - нельзя использовать отдельную нулевую шину после него. Обязательно проверьте соответствие сечения провода: для 40 А рекомендуются медные провода сечением не менее 6 мм2.

Безопасность и стандарты

УЗО ВД1-63 тип A соответствует требованиям ГОСТ 50326 и ГОСТ 50807. Это означает, что устройство функционально не зависит от внешнего источника питания - будет работать даже при отключении напряжения в сети, если утечка возникла во время отключения. Соответствие стандартам гарантирует надёжность срабатывания при угрозе жизни человека.

Преимущества

• Реакция на пульсирующий постоянный ток - единственный тип УЗО, подходящий для современной электроники;
• Высокая отключающая способность (4,5 кА) обеспечивает безопасность при аварийных режимах;
• Долгий срок службы (15 лет) снижает затраты на обслуживание;
• Компактная двухмодульная конструкция экономит место в щите;
• Производитель IEK - известный российский бренд с широкой сетью сервиса и запчастей.

Ограничения применения

• Не применяется в трёхфазных системах - нужен 4-полюсный аналог;
• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматическим выключателем;
• Не допускается установка вне закрытого щита - IP20 не защищает от влаги и пыли;
• Не подходит для цепей с постоянным током - только переменный (AC) 50 Гц;
• Не рекомендуется для использования в условиях температуры ниже −25C или выше +40C.

Примеры использования

• Защита розеток в кухне - для стиральной машинки, микроволновки, кофемашины;
• Щит в гараже - для инвертерных сварочных аппаратов и зарядных устройств;
• Офисный щит - для групп розеток, к которым подключены ПК, принтеры, мониторы;
• Жилые дома - в качестве вторичной защиты на этажных щитах перед группой розеток.

Практические советы

• Выбирая УЗО, всегда проверяйте, чтобы номинальный ток (40 А) был равен или больше тока автомата, установленного перед ним - иначе возможны ложные срабатывания;
• После установки нажмите кнопку «Тест» - она имитирует утечку и проверяет работоспособность;
• Не используйте УЗО без предварительного автомата - он необходим для защиты самого УЗО от перегрузок;
• При установке в старый щит убедитесь, что глубина (74 мм) позволяет закрыть крышку без давления на корпус;
• Для помещений с высокой влажностью (ванная, баня) лучше применять УЗО с IP44 и током срабатывания 10 мА - этот вариант (30 мА, IP20) не подходит.
