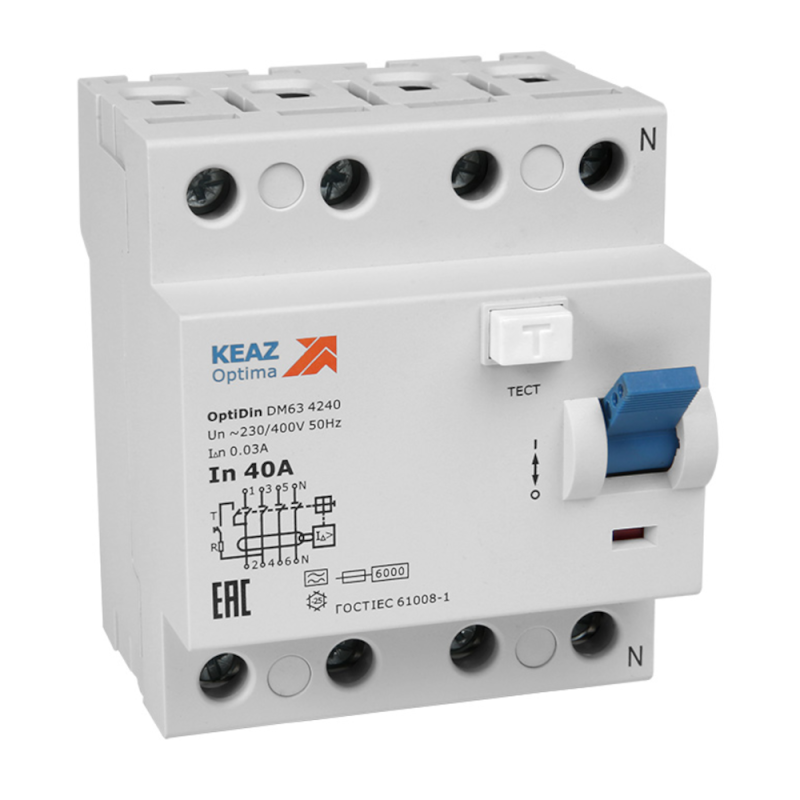

Выключатель дифференциального тока (УЗО) без защиты от сверхтоков OptiDin DМ63-43100-AС-УХЛ4 (4P, 100, 100mA) - 254232 КЭАЗ

Выключатель дифференциального тока (УЗО) КЭАЗ DM63-43100-AC-УХЛ4 предназначен для защиты людей от поражения электрическим током при утечках в цепях переменного тока. Устройство не защищает от перегрузок и коротких замыканий - его используют совместно с автоматическими выключателями. Подходит для установки в распределительных щитах промышленных объектов, торговых центров и объектов с мощным оборудованием.

Назначение и область применения

Выключатель дифференциального тока КЭАЗ DM63-43100-AC-УХЛ4 реагирует только на переменный ток утечки (тип AC) и отключает питание при достижении значения 100 мА. Он не защищает от перегрузок или коротких замыканий - эти функции должны обеспечиваться отдельными автоматическими выключателями. Применяется там, где требуется высокий уровень защиты от поражения током, особенно в условиях повышенной опасности: бассейны, кухни, производственные участки с влажностью, насосные станции, системы вентиляции и кондиционирования.

Технические характеристики

• Номинальный ток: 100 А - способен работать длительно с нагрузкой до этого значения;
• Номинальный дифференциальный ток утечки: 100 мА - чувствительность выбрана для защиты жизни человека, но не для точечной защиты оборудования;
• Тип тока утечки: AC - реагирует только на синусоидальные переменные токи утечки, не срабатывает на постоянные или импульсные;
• Рабочее напряжение: 400 В - рассчитан на трёхфазную сеть 380–400 В;
• Количество полюсов: 4 - отключает все фазы и ноль одновременно, подходит для систем TN-S и TT;
• Импульсная устойчивость: 4 кА - выдерживает кратковременные скачки тока без повреждений;
• Частота: 50/60 Гц - работает в сетях России и большинства стран мира;
• Ширина по модулям: 4 - занимает 4 стандартных модуля на DIN-рейке (72 мм);
• Степень защиты IP20 - защищён от доступа пальцев, но не от пыли и влаги; требует установки внутри закрытых щитов.

Совместимость и монтаж

Выключатель дифференциального тока КЭАЗ DM63-43100-AC-УХЛ4 монтируется на стандартную DIN-рейку шириной 35 мм. Для правильного подключения необходимо соблюдать полярность: входные провода - сверху, выходные - снизу. Все четыре полюса (L1, L2, L3, N) должны быть подключены. Нулевой провод не должен проходить через другие устройства защиты после УЗО - иначе возможны ложные срабатывания. Установка допускается только в сухих помещениях с температурой от -40C до +40C, согласно классу исполнения УХЛ4.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51326.1-99 и МЭК 61009-1. Сертифицировано для работы в условиях умеренного климата (класс исполнения УХЛ4). Отключение происходит менее чем за 0,3 секунды при достижении тока утечки 100 мА. Обеспечивает защиту по принципу “остаточного тока” - то есть сравнивает токи во всех фазах и нуле, и отключает при дисбалансе.

Преимущества

• Надёжное срабатывание при утечках даже при слабых токах - 100 мА достаточен для предотвращения летальных исходов;
• 4-полюсная конструкция гарантирует полное отключение ноля, что важно для безопасности в системах TT;
• Высокая импульсная прочность (4 кА) снижает риск отказа при коммутационных помехах;
• Произведено на КЭАЗ - один из старейших и проверенных производителей аппаратов защиты в РФ;
• Фиксированная механическая блокировка - предотвращает случайное включение после срабатывания.

Ограничения применения

• Не применяется в цепях с постоянным током утечки - не сработает на выпрямители, частотные преобразователи, LED-драйверы;
• Не защищает от перегрузок и коротких замыканий - обязательно нужен автоматический выключатель на 100 А перед этим УЗО;
• IP20 не позволяет использовать вне щита - нельзя устанавливать на улице, в сырых зонах без корпуса;
• Не рекомендован для бытовых квартир с маломощной нагрузкой - слишком большой номинал, лучше подходят 25–40 А;
• Тип AC не подходит для современных устройств с импульсными источниками питания - для них нужны типы A или B.

Примеры использования

• Защита группы мощных станков на производстве (ток 80–90 А) с возможностью аварийного отключения при пробое изоляции;
• Щитовая группа для насосной станции в канализационном коллекторе - где возможна утечка через влажную среду;
• Общий ввод в торговую площадь с несколькими контурами - как основной УЗО перед групповыми автоматами;
• Система освещения и вентиляции в холодильных камерах - где высокая влажность и риск повреждения кабелей.

Практические советы

• Выбирая УЗО, всегда проверяйте, чтобы автоматический выключатель перед ним имел такой же или меньший номинал - иначе он не успеет сработать первым при перегрузке;
• При использовании нескольких УЗО в одной цепи - делайте селективность: верхний УЗО должен иметь задержку (например, S-тип), нижние - обычные;
• Перед запуском протестируйте кнопкой “T” - она имитирует утечку и должна вызвать отключение;
• Не используйте этот УЗО в качестве единственной защиты - он не спасёт от перегрева проводов или возгорания из-за КЗ;
• При монтаже в щите с большим числом проводов - следите, чтобы ноль не был соединён с заземлением после УЗО - это вызовет ложные срабатывания.
