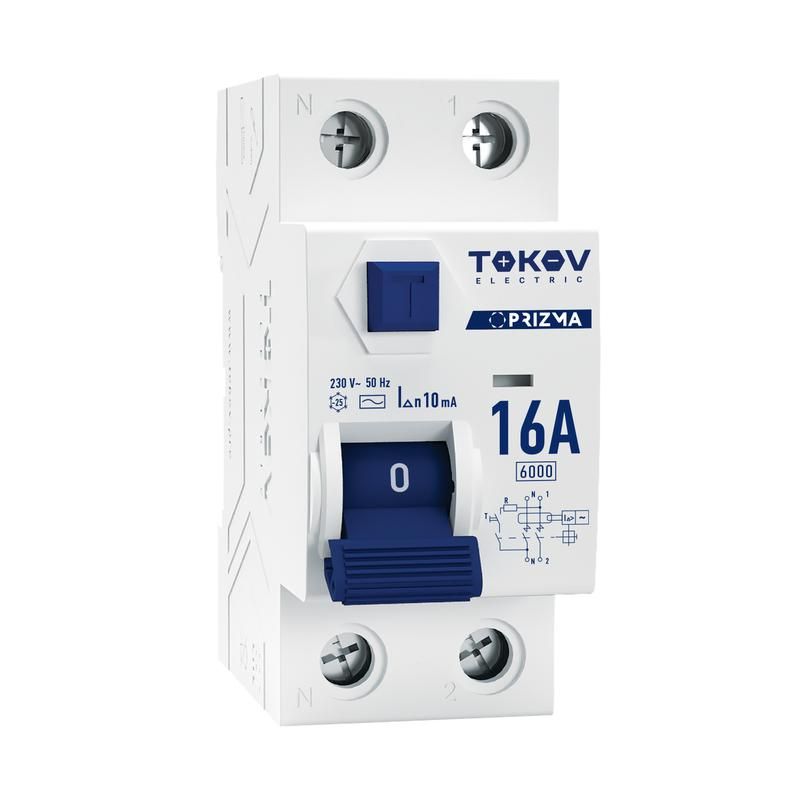

Выключатель дифференциального тока (УЗО) 2п (1P+N) 16А 10мА тип AC 6кА PRIZMA TOKOV Electric TKE-PZ60-RCDM-2-16-10-AC

Выключатель дифференциального тока (УЗО) TOKOV ELECTRIC tke-pz60-rcdm-2-16-10-ac предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых и промышленных сетях. Устройство реагирует на малые токи утечки и отключает цепь за доли секунды.

Назначение и область применения

Этот двухполюсный УЗО используется в однофазных электросетях 230 В для защиты групповых линий, где есть риск утечки тока - например, на кухне, в ванной, в гараже или на производстве с влажными условиями. Он контролирует баланс между фазным и нулевым проводниками и отключает питание при обнаружении утечки свыше 10 мА. Подходит для установки в щитках жилых домов, офисов, мастерских и объектов с повышенной опасностью поражения током.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 3,5 кВт при 230 В
• Номинальный ток утечки: 10 мА - чувствителен к слабым утечкам, безопасен для человека
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартный для бытовой сети)
• Номинальное напряжение: 230 В - совместим с сетями России и Европы
• Отключающая способность: 6 кА - способен отключить цепь даже при КЗ с высоким током
• Изоляционное напряжение: 400 В - обеспечивает надёжную изоляцию внутри устройства
• Импульсное напряжение: 6 кВ - устойчив к кратковременным перенапряжениям (например, от молнии)
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли; требует установки в закрытом щите
• Сечение провода: 1–16 мм2 (монолитный), 1–10 мм2 (гибкий) - подходит для большинства медных кабелей
• Монтаж: DIN-рейка 35 мм - стандартный способ крепления в электрощитах
• Глубина установки: 50 мм - требуется место в щите для свободного монтажа
• Ширина: 2 модуля - занимает два места на DIN-рейке
• Рабочая температура: –25…+50 C - работает в холодных и жарких помещениях
• Частота: 50 Гц - оптимизирован для российской сети

Совместимость и монтаж

УЗО TOKOV ELECTRIC tke-pz60-rcdm-2-16-10-ac монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы на входе и выходе: фаза (L) и ноль (N) должны быть подключены строго согласно маркировке. Ноль обязательно проходит через устройство - нельзя использовать обходной ноль. Монтаж возможен только в сухих, закрытых щитах. Не допускается установка вне корпуса или в условиях постоянной влажности. Сечения проводов не должны выходить за указанные пределы - слишком толстый провод не войдёт в зажим, слишком тонкий может плохо контактировать.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61009-1 и IEC 61009-2-1. Отключение происходит при достижении тока утечки 10 мА +-5 мА, что соответствует нормам безопасности для защиты жизни человека. Автоматическое тестирование кнопкой «Т» позволяет проверять работоспособность без внешних приборов. Применение этого УЗО повышает соответствие проекта требованиям ПУЭ (Правила устройства электроустановок).

Преимущества

• Высокая точность срабатывания - 10 мА минимизирует ложные срабатывания, сохраняя защиту
• Надёжная механическая конструкция - устойчив к вибрациям и частому включению/выключению
• Ярко выраженная индикация состояния - рычаг показывает положение «вкл./выкл.» и факт срабатывания
• Поддержка гибких и монолитных проводов - удобен при использовании различных типов кабеля
• Компактность - всего 2 модуля, экономит место в щите

Ограничения применения

• Не подходит для цепей с постоянным током утечки (DC) - например, солнечные системы, ИБП, зарядки EV
• Не защищает от перегрузок и коротких замыканий - необходимо сочетать с автоматическим выключателем
• Не имеет защиты от перенапряжений - для этой функции нужен отдельный УЗИП
• IP20 не допускает установку во влажных местах без герметичного корпуса
• Не рекомендован для цепей с высокими помехами (частотные преобразователи, мощные двигатели) - возможны ложные срабатывания

Примеры использования

• Защита розеток в ванной комнате - предотвращает удар током при работе с феном или бойлером
• Линия питания кухонной техники - микроволновка, кофе-машина, посудомойка
• Освещение и розетки в гараже - особенно при наличии металлических поверхностей и сырости
• Оборудование в цехах с ручным управлением - шлифовальные машины, сварочные аппараты
• Щитовые группы в квартире - вместо одного общего УЗО можно применить несколько по зонам

Практические советы

• Выбирая УЗО, всегда проверяйте, чтобы номинальный ток (16 А) был равен или выше автомата перед ним - иначе он будет срабатывать раньше, чем надо
• При монтаже используйте только качественные провода с подходящим сечением - плохой контакт вызывает нагрев и отказ
• Проверяйте работу кнопкой «Т» хотя бы раз в месяц - это гарантирует исправность
• Если УЗО часто срабатывает - ищите причину: старая изоляция, поврежденный кабель, неисправный прибор
• Для систем с несколькими УЗО применяйте селективные (S-тип) устройства на входе, чтобы избежать массового отключения
• Не забывайте, что этот УЗО не заменяет автомат - он работает только с утечкой, а не с перегрузкой
