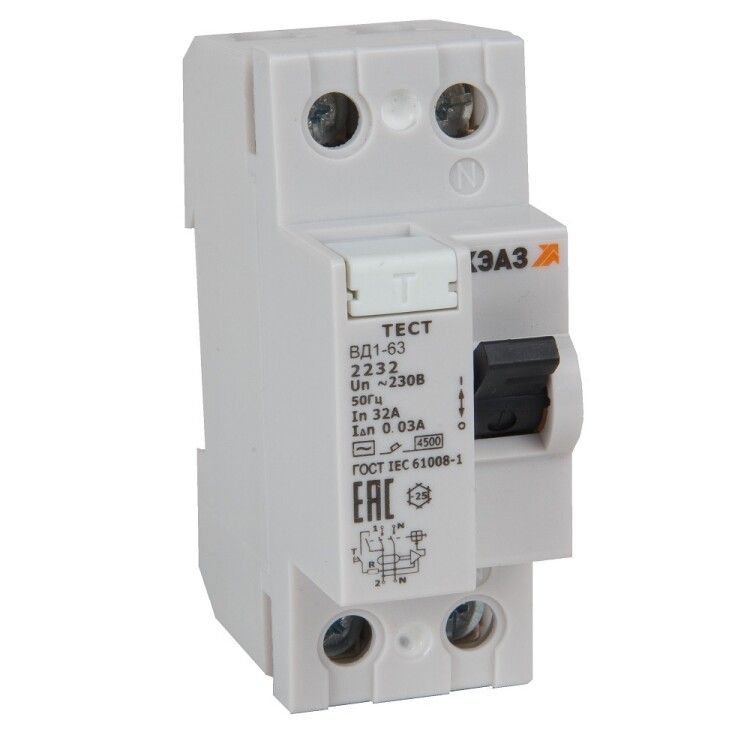

Выключатель дифференциальный (УЗО) ВД1-63-2316-АС-УХЛ4 (2P, 16, 100mA) электронное| 318464 | КЭАЗ

Выключатель дифференциального тока (УЗО) 2P 16А 100мА ВД1-63-2316-АС-УХЛ4 электронное - двухполюсное устройство защитного отключения от КЭАЗ, предназначенное для предотвращения поражения электрическим током при утечках до 100 мА. Подходит для установки в распределительных щитах жилых и промышленных объектов.

Назначение и область применения

УЗО 2P 16А 100мА ВД1-63-2316-АС-УХЛ4 электронное защищает людей от поражения электрическим током при утечках через корпус оборудования или повреждённую изоляцию. Отличается высокой надёжностью при работе в условиях повышенной влажности и перепадов температур. Применяется в бытовых и промышленных сетях переменного тока 230 В, особенно там, где есть риск контакта с землёй - например, в ванных комнатах, кухнях, на производстве с металлообработкой, насосными станциями и оборудованием с открытой проводкой.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который устройство может пропускать без срабатывания;
• Номинальный ток утечки: 100 мА - порог, при котором УЗО отключает цепь; подходит для групповой защиты нескольких потребителей;
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не срабатывает на постоянный или импульсный;
• Номинальное напряжение: 230 В - рассчитано на однофазную сеть 220–240 В;
• Количество полюсов: 2 - отключает одновременно фазу и ноль;
• Номинальное напряжение изоляции: 230 В - соответствует классической сети 230 В;
• Номинальная отключающая способность: 0 кА - не предназначено для защиты от коротких замыканий, требует обязательной установки совместно с автоматическим выключателем;
• Устойчивость к импульсному току: 4 кА - выдерживает кратковременные скачки тока, например, от молнии или запуска мощных двигателей;
• Номинальное импульсное напряжение: 4 кВ - обеспечивает защиту от высоковольтных импульсов в сети;
• Степень защиты IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли;
• Сечение провода: 2,5 – 35 мм2 - позволяет подключить медные провода любого распространённого сечения;
• Ширина: 2 модуля - занимает два места на DIN-рейке;
• Глубина монтажа: 74,3 мм - требуется свободное пространство внутри щита;
• Рабочий диапазон температур: -25…+55 C - работает в холодных и жарких помещениях, включая неотапливаемые щитовые;
• Степень загрязнения: 3 - допускает наличие проводящей пыли и временной конденсации;
• Частота: 50 Гц - только для сетей России и стран СНГ.

Совместимость и монтаж

УЗО 2P 16А 100мА ВД1-63-2316-АС-УХЛ4 электронное монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной работы необходимо соблюдать полярность: входные клеммы помечены L и N, выходные - соответственно. Обязательно используйте отдельный автоматический выключатель на 16 А перед этим УЗО - само устройство не защищает от перегрузок и коротких замыканий. Подключение проводов осуществляется с помощью винтовых зажимов. Максимальное сечение - 35 мм2, минимальное - 2,5 мм2. Не рекомендуется использовать многожильные провода без наконечников - возможен плохой контакт.

Безопасность и стандарты

УЗО 2P 16А 100мА ВД1-63-2316-АС-УХЛ4 электронное соответствует требованиям ГОСТ Р 51326.1-99 и IEC 61009-1. Произведено на КЭАЗ - заводе с сертифицированной системой качества. Наличие метки УХЛ4 указывает на исполнение для умеренного и холодного климата - изделие устойчиво к перепадам температур и влажности, что важно для установки в неотапливаемых щитах.

Преимущества

• Электронная схема - обеспечивает стабильную работу даже при колебаниях напряжения;
• Надёжное механическое отключение - при срабатывании рычаг остаётся в положении “выкл”;
• Индикация состояния - видимый визуальный сигнал при срабатывании;
• Подходит для бюджетных решений - часть серии “Бюджетный модуль”, сохраняет функциональность при сниженной стоимости;
• Не требует внешнего питания - работает от энергии самой сети.

Ограничения применения

• Не защищает от коротких замыканий и перегрузок - обязательно нужен автоматический выключатель;
• Работает только с переменным током утечки (AC); не сработает при постоянном токе утечки - не подходит для систем с выпрямителями, ИБП, светодиодными драйверами;
• IP20 - нельзя устанавливать во влажных местах без бокса или крышки;
• Нулевой провод после УЗО не должен соединяться с другими нулями вне этого устройства - иначе будет ложное срабатывание;
• Не рекомендован для защиты одного единственного прибора - оптимален для группы розеток или освещения.

Примеры использования

• Защита всей группы розеток в ванной комнате;
• Обеспечение безопасности на участке с водяными насосами, стиральными машинами, бойлерами;
• Щитовая на производстве с металлообрабатывающими станками;
• Автоматизация вентиляционных систем в неотапливаемых помещениях;
• Дополнительная защита в старых домах с изношенной проводкой.

Практические советы

• Выбирая УЗО, проверьте, чтобы автомат перед ним был на тот же ток - 16 А. Это исключит перегрузку и гарантирует координацию защиты;
• После установки нажмите кнопку “T” (тест) - УЗО должно отключиться. Если нет - проверьте подключение или замените устройство;
• Не устанавливайте несколько УЗО на одну линию без согласования - это вызовет селективные отказы;
• Если в помещении много электроники (компьютеры, зарядки, LED-освещение), рассмотрите УЗО типа A - они чувствительнее к пульсирующему току;
• При монтаже в щит с ограниченной глубиной - учтите, что УЗО 2P 16А 100мА ВД1-63-2316-АС-УХЛ4 электронное требует минимум 74,3 мм свободного пространства назад.
